做桌面级FDM3D打印机结构选型的时候,Nema17规格的步进电机几乎是绕不开的核心执行部件,这次针对Kingroon KP3S Pro机型做的适配结构,完全围绕XYZ三个运动轴的实际负载、安装空间、传动匹配来做的细节落地。先从实际应用场景说,桌面级消费级3D打印机的成型尺寸普遍在200mm级区间,XYZ三个轴的运动负载差异很明显:X轴带着挤出头组件做横向往复运动,负载包含热端、散热风扇、挤出机构的整体重量,运动过程中需要频繁加减速,对电机的保持扭矩、低速响应要求很高;Y轴带着成型平台做前后进给,负载是打印平台、玻璃面板加上打印过程中逐渐增加的模型重量,运动惯量比X轴更大,启动和停止的顿挫控制直接影响首层打印的附着力;Z轴带着X轴组件或者平台做垂直升降,运动速度慢,但是需要克服重力负载保持位置,断电状态下不能出现溜板掉层的问题。

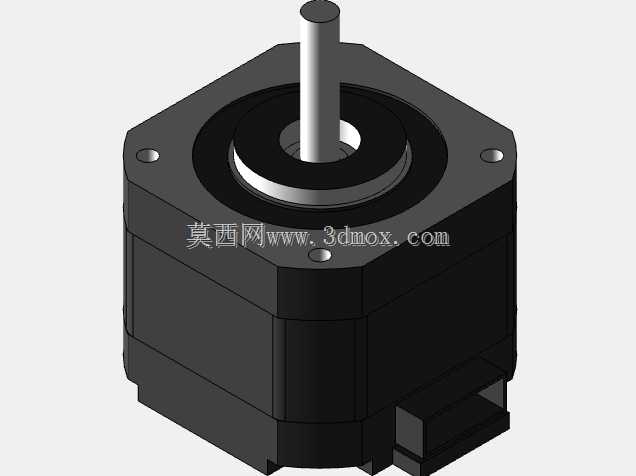

这个电机的结构设计首先卡准了Nema17的标准安装边界,安装法兰的外形是42mm见方的方形结构,四个安装孔的中心距严格按照31mm的行业通用标准做,孔位适配M3螺丝的沉头安装,沉孔深度刚好让螺丝头不突出法兰平面,避免安装后和相邻的同步轮、轴承座产生运动干涉。输出轴的直径做的是5mm的标准尺寸,轴端的D型切边位置和长度匹配常用的GT2同步轮、T8丝杆联轴器的夹持范围,不需要额外做轴的二次加工就能直接装配件,轴的伸出长度控制在22mm,既够穿过电机安装座的壁厚装同步轮,又不会因为轴伸太长导致高速运动时出现径向跳动,影响传动精度。
电机本体的外形尺寸做了适配KP3S机型安装腔的优化,机身长度选的是40mm规格,对应的保持扭矩刚好覆盖三个轴的负载需求,不会因为扭矩选太大导致机身过长,顶到机身框架的钣金内壁,也不会因为扭矩选太小,高速打印时出现丢步错层的问题。机身尾部的出线座位置做了侧向偏移的细节处理,刚好避开打印机框架上的走线槽凸起,电机线引出后可以直接顺着线槽走到主板驱动位置,不会出现线材弯折半径太小、长期运动磨破线皮的隐患。
设计过程中特意核对了三个轴的安装配合细节:X轴的电机安装座是和X轴滑车的铝挤型材直接连接的,电机法兰的定位止口做了0.1mm的间隙配合,装上去之后电机输出轴和光轴导轨的平行度可以靠安装座的加工精度直接保证,不需要反复调整皮带张紧的时候带偏电机角度;Y轴的电机安装位在机身底座的后侧,电机尾部预留了5mm的散热间隙,配合机身底部的散热风扇,长时间连续打印的时候电机外壳温度能控制在合理区间,不会因为过热导致扭矩衰减;Z轴的电机是和T8丝杆直接通过联轴器连接的,电机输出轴和丝杆的同轴度靠安装座的定位孔保证,联轴器选用的是5mm转8mm的标准弹性联轴器,能抵消少量的安装同轴度误差,避免Z轴上下运动的时候出现卡顿、层纹不均的问题。
从实际使用的角度看,这个结构的设计完全贴合桌面级3D打印机的装配逻辑,所有的安装尺寸都和通用配件兼容,不管是做原厂替换件,还是做同规格机型的改装升级,都不需要额外改孔位、做转接件。电机本体的外壳做了方形的防滑筋结构,装到安装座里之后不会因为长期往复运动出现转动移位,接线端的引脚定义和常用的A4988、TMC2209驱动板完全匹配,接线的时候只要按线序插上就能用,不需要调整驱动的细分或者电流参数。另外在设计的时候也考虑了日常维护的便利性,电机的固定螺丝都是从外侧安装的,后期拆换电机的时候不需要拆整个轴的传动组件,只要松掉同步轮顶丝、拧下四个安装螺丝就能直接把电机抽出来,维护效率比很多集成度太高的结构高很多。
很多新手做3D打印机结构设计的时候容易忽略电机安装的边界细节,比如电机线的出线方向、安装螺丝的沉头深度、轴伸长度和同步轮的匹配度,这些细节看起来不起眼,实际装配的时候很容易出现干涉、装不上、运动异响的问题,这个结构在设计阶段就把这些装配环节的问题全部规避掉了,所有配合尺寸都留了合理的公差,不管是3D打印的安装座还是机加工的金属安装座,都能顺利装配,不会出现过紧装不上或者过松定位不准的问题。针对KP3S Pro机型的结构特点,这个电机的重量也做了匹配,X轴用的电机重量控制在280g左右,不会因为电机太重增加X轴的运动惯量,导致高速打印的时候出现振纹,Y轴和Z轴的电机因为负载稍大,选的是同安装尺寸下扭矩稍大的规格,重量差异在运动负载的冗余范围内,不会影响整机的运动性能。
