NEMA17混合式步进电机结构三维建模

项目分类:通用机械零部件 发布时间:2024-05-24 ID:751558
  • NEMA17混合式步进电机结构三维建模

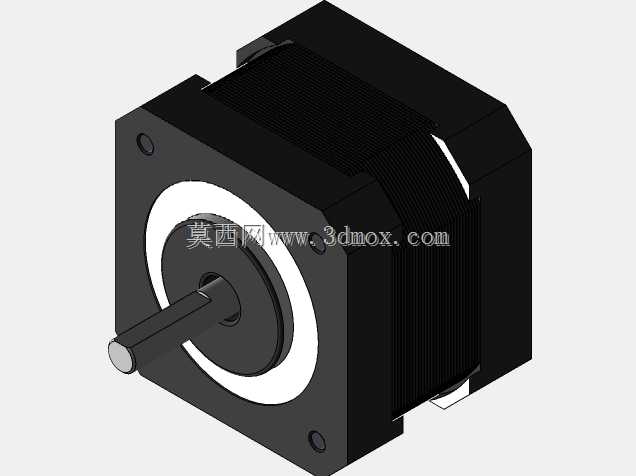

  在桌面级3D打印机、小型数控雕刻机、自动化点胶工位这类对开环定位精度有稳定要求的轻载自动化场景里,NEMA17规格步进电机是应用占比极高的执行元件,做这类设备的结构设计时,电机的三维模型精度直接决定了安装位的干涉校验、传动链路同轴度调整的效率,很多新手设计师容易忽略电机本体的安装边界细节,导致打样后出现端盖与安装板凸台干涉、出线口空间不足扯线、输出轴与联轴器配合长度不够这类低级问题。这个模型完整还原了NEMA17步进电机的实际结构特征,从前端盖的安装孔位分布来看,严格遵循NEMA17标准的42mm见方安装面尺寸,四个安装孔的中心距为31mm,采用M3螺纹孔设计,孔位的沉台深度也做了还原,能直接对应安装板上的通孔与定位凸台设计,

  不用再反复核对样本上的二维尺寸。输出轴部分还原了标准D型轴结构,轴径5mm,D切面的位置与长度都和量产实物一致,设计联轴器选型、同步轮安装位的时候,可以直接在装配体里测量轴伸长度,预留合适的紧定螺钉避让空间,避免出现同步轮蹭到电机端盖的问题。电机本体的叠片厚度部分,模型还原了定子铁芯叠压后的层叠纹理特征,机身外壳的方形倒角、后端盖的出线口位置都做了写实处理,做设备布线设计的时候,可以直接根据出线口的位置规划拖链的走向,预留足够的线缆弯曲半径,避免长期运动过程中线缆被端盖棱角磨破。从设计思路上看,这类标准件建模不需要做过度的特征简化,很多工程师为了减少装配体文件大小,会把电机的出线口、端盖沉孔、轴上D切面这些细节删掉,

  看似提升了软件运行速度,实际做干涉检查的时候很容易漏掉关键的碰撞点,比如有些设备的电机安装位旁边会布置限位开关、光电传感器,要是模型把电机端盖的凸起厚度做薄了,实际装配时就会出现传感器被电机端盖顶住的情况,不得不返工修改安装板。这个模型保留了所有和安装相关的关键特征,同时对内部不参与装配的定子绕组、转子磁钢部分做了适度简化,既保证了装配校验的准确性,也不会让文件过于臃肿,适合在中型装配体里直接调用。在实际选型适配的时候,NEMA17步进电机通常适配0.6Nm到1.2Nm区间的扭矩输出,对应的机身长度一般在34mm到48mm之间,这个模型的机身长度对应常规40mm长度的通用款,能覆盖大部分轻载传动场景的选型需求,

  做结构设计时如果需要换不同扭矩的同规格电机,只需要调整机身叠片部分的长度参数,安装孔位、输出轴、端盖尺寸都可以通用,不用重新绘制整个电机模型。另外模型还原了前端盖的轴承位凸台特征,很多人设计电机安装板的时候会在板上做沉孔来容纳这个凸台,要是模型里漏掉这个凸台的尺寸,沉孔深度或者直径做小了,电机就无法贴平安装面,运行时会产生振动噪音,甚至影响输出轴的同轴度,导致同步带传动出现跳齿、联轴器过早磨损的问题。做小型自动化设备的结构设计时,这类标准动力元件的模型精度往往决定了整个项目的打样成功率,不需要追求极致的内部细节还原,但所有和外部装配、空间干涉相关的尺寸特征必须准确,这个模型刚好卡在实用的平衡点上,既没有多余的内部特征拖慢装配体运行速度,也没有遗漏任何安装校验需要用到的外部结构细节,不管是做单轴的传动模组设计,还是整台小型设备的整机布局,都可以直接调入装配体使用,不用再对着二维样本反复核对尺寸、补画特征,能节省不少标准件建模的时间,也能减少因为尺寸核对失误带来的加工返工风险。
