30mm规格直流散热轴流风扇结构设计

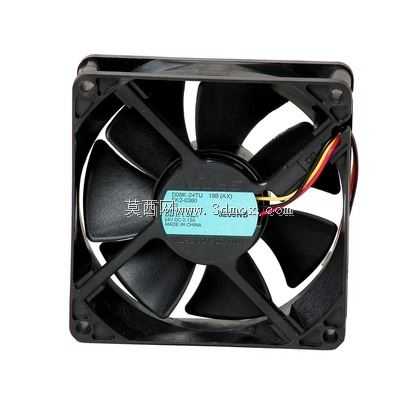

　　这款30mm规格的轴流散热风扇，是紧凑型电子设备风冷散热方案里的核心适配部件，在实际工程应用中，这类小尺寸风扇的适配场景覆盖极广，从桌面级3D打印机的控制板散热、小型CNC设备的驱动模块降温，到嵌入式工控主板、紧凑型电源模块、车载电子控制单元的主动风冷，甚至小型网络交换机、便携检测仪器的内部散热回路，都能看到同规格产品的应用。不同于大尺寸工业风机的大风量低转速取向，小尺寸轴流风扇的设计核心是在有限的安装空间内，平衡风压、风量与运行噪音，同时兼顾安装兼容性与长期运行的可靠性。从结构设计层面来看，这款风扇采用标准方形外框设计，外框四角预留了标准安装孔位，安装孔的中心距、孔径都匹配行业通用的30mm风扇安装规范，

　　不需要额外定制安装支架就能直接适配绝大多数预留该尺寸风扇位的设备壳体，安装边界完全符合紧凑型电子设备的内部空间预留要求，外框厚度也采用同规格产品的通用尺寸，不会出现安装后突出壳体或者与内部PCB板元件干涉的问题。扇叶部分采用七叶后掠式设计，这种叶型的设计思路是在有限的扇叶旋转直径内，通过优化叶片的掠角与曲率分布，提升相同转速下的风压输出，毕竟小尺寸风扇的旋转直径受限，要在紧凑空间内实现足够的空气穿透能力，就需要通过叶型优化来弥补尺寸短板，同时后掠叶型也能有效降低叶片切割空气产生的湍流噪音，避免设备运行时风扇产生尖锐的风噪影响使用体验。风扇中心的轮毂部分集成了驱动电路与轴承安装位，采用滚珠轴承结构的配置，

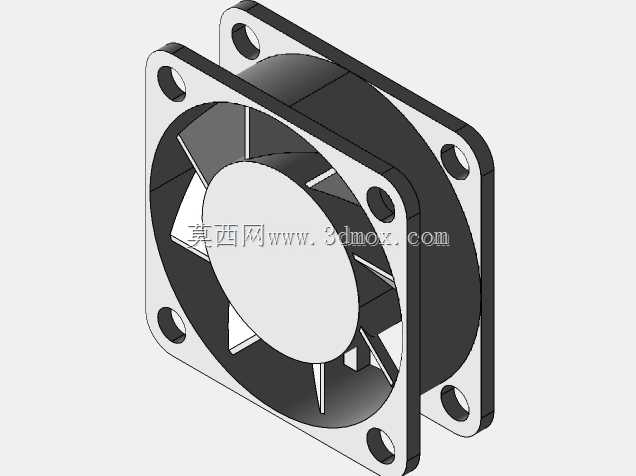

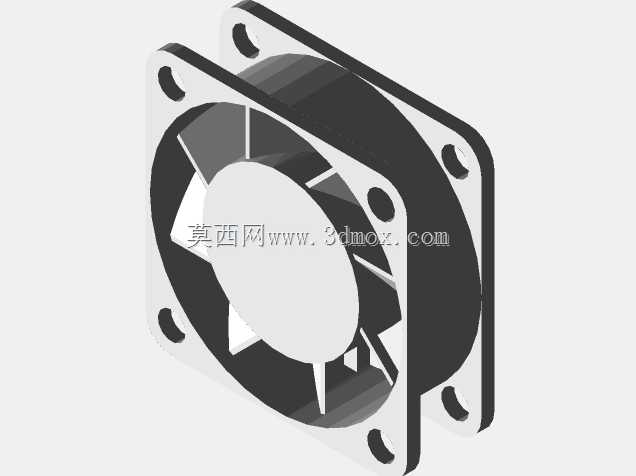

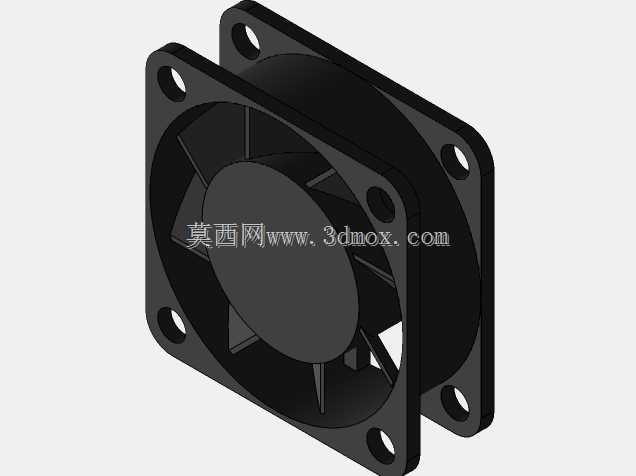

　　相比含油轴承拥有更长的使用寿命，能够适应设备长期连续运行的散热需求，不会因为长时间高温运行出现轴承磨损、转速下降甚至停转的问题，轮毂侧面引出的三线供电线，除了基础的供电正负极之外，还预留了转速检测信号线，能够接入设备的主控系统实现风扇转速的实时监测，方便设备做温控调速逻辑，根据核心元件的实时温度调整风扇转速，在散热需求与功耗、噪音之间做动态平衡。在实际做设备结构设计时，这类小风扇的选型往往是结构工程师在布局阶段就要确定的部件，因为它的安装位会直接影响PCB板的元件布局、通风风道的走向，甚至壳体上通风孔的开孔位置与开孔率，这款风扇的三维模型完整还原了外框、扇叶、轮毂、出线端的所有结构细节，导入装配环境后可以直接用来做干涉检查，

　　验证安装位周边的电容、接线端子、结构筋位是否会和风扇本体产生冲突，也可以用来模拟风道的走向，辅助优化壳体进风出风的位置设计，避免出现风道短路、热风在设备内部循环无法排出的问题。很多新手工程师在做紧凑型设备设计时，往往会忽略风扇出线端的空间预留，导致装配时线材被挤压在风扇与壳体之间，要么磨破线材绝缘层带来安全隐患，要么顶住风扇导致扇叶转动卡滞，这个模型完整还原了出线端的线材长度与走向，在装配阶段就能提前预留出线材的走线空间，设计对应的压线结构或者走线槽，避免后期打样试装才发现干涉问题，浪费打样成本与项目周期。另外这款风扇的外框边缘做了微小的倒角处理，在自动装配生产线中，这种倒角能够起到导向作用，方便机械手将风扇精准放入安装位，不会因为边缘直角的卡滞导致装配不良，这也是量产导向的结构设计中很细节的考量，对应到三维模型中，这些倒角细节的还原也能让工程师在做装配公差分析时更贴近实际生产的情况，不会因为模型省略工艺细节导致公差计算出现偏差。
