eMTB电助力山地车HTD5M同步带轮设计

　　在户外骑行装备的传动系统迭代中，电助力山地车的动力传递可靠性一直是结构设计的核心考量点，尤其是非链条传动的皮带驱动方案，对带轮的齿形精度、安装适配性、轮体强度都提出了区别于传统工业带轮的特殊要求。这款适配eMTB驱动端的同步带轮，针对市面上常见的蓝色塑料驱动轮易磨损、啮合精度不足、安装适配性差的痛点做了结构优化，完全围绕山地骑行的复杂工况完成结构设计。

　　从实际使用场景来看，电助力山地车的驱动轮需要同时承受电机输出的瞬时大扭矩、越野路面颠簸带来的径向冲击、泥水沙尘环境下的长期磨损，传统的廉价塑料轮体在连续大扭矩输出下容易出现齿根断裂、带齿跳齿的问题，一旦在越野路段出现传动失效，会直接导致骑行中断甚至带来安全风险。这款带轮采用HTD5M圆弧齿形设计，齿廓曲线完全匹配同步带的齿形啮合轨迹，啮合过程中带齿与轮齿的接触面积更大，应力分布更均匀，不会出现梯形齿常见的应力集中在齿顶的问题，能有效降低长时间大负载下的齿面磨损速率，72齿的齿数设计匹配20mm的节圆相关尺寸，能在保证传动比的前提下，让皮带的弯曲应力控制在合理区间，延长同步带的使用寿命。

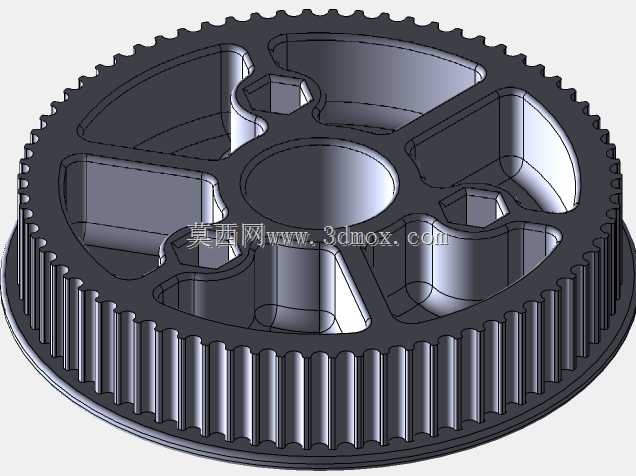

　　轮体的结构设计上没有采用冗余的厚重实体结构，而是做了辐条式的镂空减重设计，在保证轮体整体扭转强度、径向抗冲击能力的前提下，尽可能降低轮体自身的转动惯量，减少电机启动和变速过程中的动力损耗，对于电助力车型来说，更低的转动惯量意味着更顺畅的动力响应，也能在同等电池容量下提升续航表现。轮体中心的安装结构完全适配60mm规格的M6内六角螺钉安装，安装边界尺寸经过反复校核，能直接替换市面上常见的同规格蓝色塑料驱动轮，不需要对车架的安装位做额外的打磨、扩孔修改，维修替换的适配性极强，不管是整车厂的量产装配，还是骑行爱好者的后期改装升级，都能直接完成装调。

　　设计过程中重点考量了安装位的公差配合，安装孔的位置度公差严格控制在机械传动的合理范围内，保证轮体安装后与电机输出轴的同轴度，避免高速转动时出现轮体偏摆，导致同步带单边磨损、传动异响的问题。轮齿的加工精度参考工业级同步带轮的精度要求，齿向公差、齿距累积公差都做了严格约束，保证皮带在整个轮齿宽度上的受力均匀，不会出现局部负载过大导致的皮带早期损坏。轮体的8x2的带槽宽度尺寸，适配对应宽度的HTD5M同步带，安装后皮带不会出现轴向窜动，即使在颠簸路面骑行时，皮带也能稳定保持在轮槽的啮合位置，不需要额外增加复杂的挡带限位结构，简化了整个传动系统的结构复杂度。

　　从实际选型适配的角度来说，这款带轮的尺寸边界完全兼容现有多数中置电机电助力山地车的驱动端安装空间，轮体外缘直径、安装孔分布圆直径、轮体总厚度都经过实际装车验证，不会出现与车架后叉、电机端盖的运动干涉问题。不同于工业场景下的同步带轮只需要考虑静态传动参数，这款带轮在设计时还考虑了户外使用的泥水排出需求，镂空的辐条结构在轮体转动时能借助离心力将附着在轮体上的泥水、沙尘甩出，避免异物卡入带齿啮合区域导致的皮带磨损加剧，这一点是很多廉价塑料轮没有考虑到的细节，很多一体无镂空的塑料轮在泥泞路段骑行后，泥沙会堆积在轮齿槽内，导致皮带啮合不良，出现跳齿、异响的问题，而镂空结构能很好地解决这个痛点。

　　在结构强度校核阶段，针对山地车常见的冲击载荷做了模拟验证，轮体的齿根厚度、辐条截面尺寸都经过受力优化，在承受瞬时三倍额定扭矩的冲击载荷时，不会出现塑性变形或者断裂问题，完全满足越野骑行的强度要求。相比传统的链条传动，皮带传动本身具备免维护、无油污、运转静音的优势，而一款精度达标、结构可靠的驱动带轮，是把这些优势真正落地的核心部件，很多皮带传动车型出现的皮带易断、跳齿问题，本质上都是带轮的齿形精度不足、安装适配性差导致的，这款带轮的设计从实际骑行的痛点出发，没有做多余的装饰性结构，每一处结构设计都围绕实际使用中的可靠性、适配性、维护便捷性展开，不管是用于整车的原厂配套，还是作为改装替换件，都能很好地满足使用需求。
