5mm转8mm孔径铝制绕线式挠性联轴器

　　做小型自动化设备轴系匹配的时候，经常会遇到驱动端和负载端轴径不一致、同时存在微小同轴度偏差的工况，这时候选刚性联轴器很容易因为别劲导致轴承过早磨损，甚至出现轴断裂的问题，这款适配5mm到8mm轴径的铝制挠性联轴器，就是针对这类轻载传动场景设计的连接构件。从实际应用场景来看，这类联轴器常出现在桌面级3D打印机的进给轴传动、小型雕刻机的步进电机输出端连接、实验室小型输送装置的动力传递、电子设备组装工位的微型传送带驱动环节，也会用在小型编码器、测速传感器和驱动轴的连接场景里，这些场景的共同特点是传递扭矩不大，但对传动的平顺性有要求，同时安装时很难保证两轴完全对中，需要连接构件具备一定的偏差补偿能力。

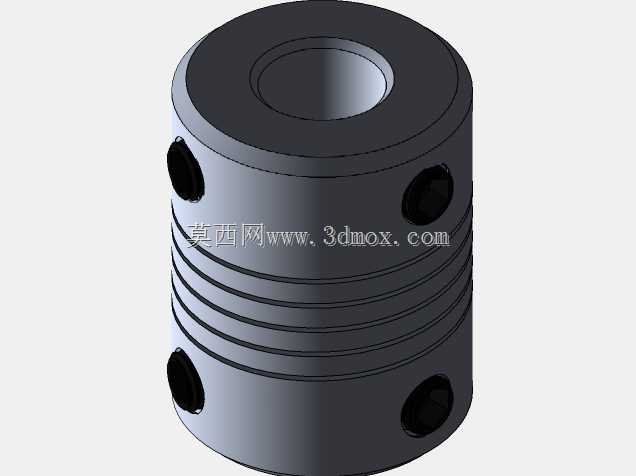

　　从功能特性上看，这款联轴器主体采用铝合金加工，整体重量轻，转动惯量低，非常适合高速启停的小型伺服、步进电机传动场景，不会因为自身惯量过大给电机带来额外的负载。柱体表面加工的多道环形绕线槽是核心的挠性补偿结构，这些均匀分布的环槽可以让联轴器在径向、角向、轴向存在微小偏差时，通过槽位的微小弹性变形吸收安装误差，避免两轴之间的附加应力传递到两端的支撑轴承上，相比梅花式联轴器，这种一体绕线的结构没有装配间隙，传动的回差更小，正反转切换时的空程量可以控制在很小的范围内，适合对传动定位精度有一定要求的场合。固定方式采用的是四个径向顶丝锁紧结构，分别对应两端的轴伸位置，每侧两个顶丝呈90度分布，相比单顶丝固定，这种结构锁紧更可靠，在正反转频繁切换的工况下不容易出现轴和联轴器之间的打滑窜动，安装时不需要额外加工键槽，直接将两端轴插入对应孔位后拧紧顶丝即可完成固定，对安装空间的要求很低，不需要预留轴向的锁紧操作空间。

　　设计思路上，这款联轴器走的是一体加工成型的路线，没有多余的装配零件，不存在组合式联轴器的装配误差和零件松动风险，整体外圆做了精车处理，转动时的动平衡表现更好，高速运转时不会出现明显的抖动。选材上用铝合金而不是钢材，一方面是控制整体重量，降低轴系的负载，另一方面铝合金的自身阻尼特性可以吸收一部分传动过程中的微小振动，减少振动向两端设备的传递。两端的内孔分别加工为5mm和8mm的标准公差，适配市面上绝大多数小型步进电机、微型直流电机的输出轴径，以及常见的8mm直径传动光轴、滚珠丝杆轴端，不需要用户再对内孔进行二次加工。

　　从安装边界尺寸来看，这款联轴器整体为圆柱外形，外径尺寸适配小型安装空间，不会和周边的机架、走线槽产生干涉，轴向长度可以覆盖常规小型传动场景的轴伸插入深度要求，两端的内孔深度足够保证轴的插入长度，避免因为轴插入过浅导致的锁紧力不足、轴头变形问题。安装时需要注意，两轴的径向偏差不能超过绕线结构的补偿极限，角向偏差也要控制在允许范围内，过大的偏差会加速绕线槽位置的疲劳损坏，顶丝锁紧时要采用对角交替拧紧的方式，避免单侧顶丝过力导致轴被顶偏，影响传动同轴度。在实际选型时，要核算传动场景的峰值扭矩，确保联轴器的额定扭矩大于实际传递的最大扭矩，避免过载导致绕线部位变形或者顶丝打滑，这类铝制挠性联轴器不适合大扭矩、重载冲击的传动场景，仅适用于轻载、高精度要求的小型传动轴系。日常维护时不需要额外加注润滑脂，一体结构没有需要定期维护的摩擦副，只需要定期检查顶丝是否因为长期振动出现松动即可，整体可靠性很高，在小型自动化设备的轴系设计中是非常常用的标准连接部件。
