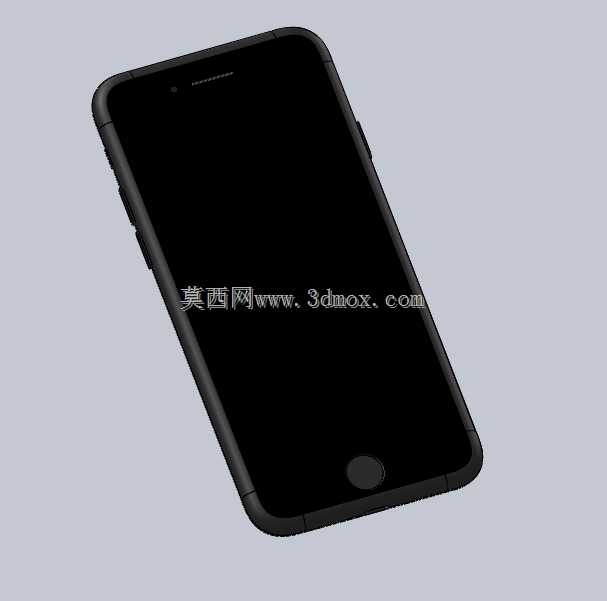

iPhone7智能手机外观结构三维数模

　　这款手持通讯终端的三维数模完整还原了第七代iPhone的整机外观结构与装配边界，建模过程中严格参照量产机型的实测尺寸进行特征搭建，整机外轮廓的圆角过渡、侧边按键的凸台高度、背部摄像头模组的凸起量都做了1:1的特征还原，没有做简化处理。从结构设计的实际应用场景来看，这类消费电子整机数模主要用于配套配件的开发验证，比如手机保护壳的结构设计、车载支架的夹持位匹配、无线充电模组的线圈对位校准、贴膜治具的定位基准搭建，都需要精准的整机外轮廓数模作为设计输入，避免开模后出现装配干涉、贴合间隙超差的问题。数模中完整保留了机身侧边的音量键、电源键、静音拨片的结构特征，每个按键的按压行程预留空间、侧边倒角的曲率都和量产机型一致，底部的扬声器开孔、

　　Lightning接口槽位、麦克风开孔的位置度公差控制在0.1mm以内，能够直接作为配件设计的装配基准使用。背部的天线注塑带分界、苹果logo的凹陷深度、单摄像头与闪光灯的相对位置都做了精准还原，摄像头模组的金属保护圈凸台高度、镜片的下沉深度都有明确的特征体现，设计这类结构的时候，需要重点考虑手持状态下的握持手感，整机侧边的弧面过渡从背部到中框的曲率是连续变化的，数模中用G2连续的曲面做了过渡处理，没有出现曲面折痕，能够直接用于后续的曲面分析、壁厚验证工作。从安装边界的维度来看，整机的长宽厚尺寸完全匹配量产机型的实测值，所有外凸特征的最大轮廓都做了包络处理，在设计保护套类配件的时候，可以直接基于这个数模做偏置生成内腔，

　　不需要额外测量实物尺寸，中框的侧边按键位置预留了对应的避让槽位基准，能够直接导出按键位置的二维图用于模具加工的定位参考。建模过程中对机身的所有拆件分界都做了清晰的特征区分，中框与后盖的拼接缝位置、屏幕与中框的配合台阶都有明确的边线，能够用于结构教学中的拆件案例演示，也可以作为消费电子外观设计的参考基准，帮助设计人员理解量产机型的曲面处理逻辑、特征排布思路。这类手持通讯设备的结构设计，核心是在有限的内部空间里平衡元器件堆叠与握持手感，外轮廓的每一处曲率变化都经过了大量的人机工程验证，数模中保留的所有外观特征，都可以作为同类产品设计的参考依据，比如摄像头凸起的过渡斜角、天线带的排布位置、按键的按压力臂设计，

　　都能给后续的手持终端结构设计提供可参照的实物基准。在做配套外设的结构验证时，只需要将外设数模与该整机数模做装配干涉检查，就能提前发现夹持位干涉、开孔对位不准、贴合间隙过大等问题，大幅减少实物打样的迭代次数，缩短配件产品的开发周期。数模中的所有曲面都做了收敛处理，没有碎面、破面问题，能够直接导入各类三维软件做后续的编辑、分析工作，不需要额外做几何修复。
