树莓派用迷你USB无线网卡结构设计

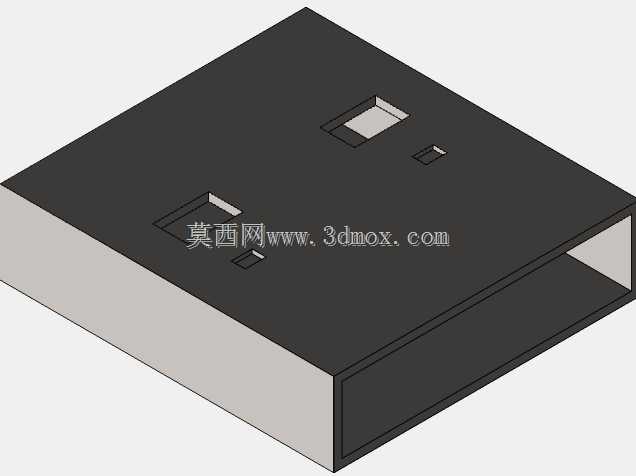

　　做嵌入式开发的同行多半都遇到过树莓派有线组网的局限，尤其是部署在移动点位、临时采集场景下，拖着网线不仅布线麻烦，设备移位的时候还容易扯坏接口，这款迷你USB无线适配器的结构设计，就是专门针对这类小型嵌入式设备的无线扩展需求做的优化。先从安装边界说起，整个适配器采用标准USB Type-A公头作为连接接口，公头部分的尺寸完全遵循USB-IF规范的公差要求，金属外壳厚度控制在0.3mm，插入主机USB端口后，外露的主体部分长度不到20mm，宽度与标准USB接口齐平，厚度仅8mm，哪怕是树莓派相邻两个USB口同时插设备，也不会出现互相干涉的情况，不像很多大体积的USB网卡，插上之后会挡住旁边的接口，浪费有限的扩展资源。

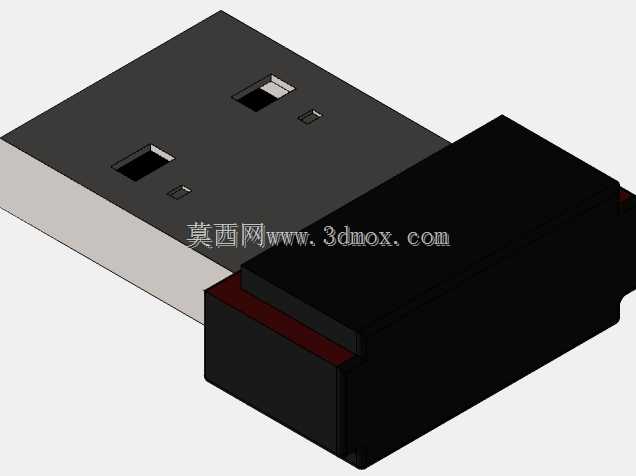

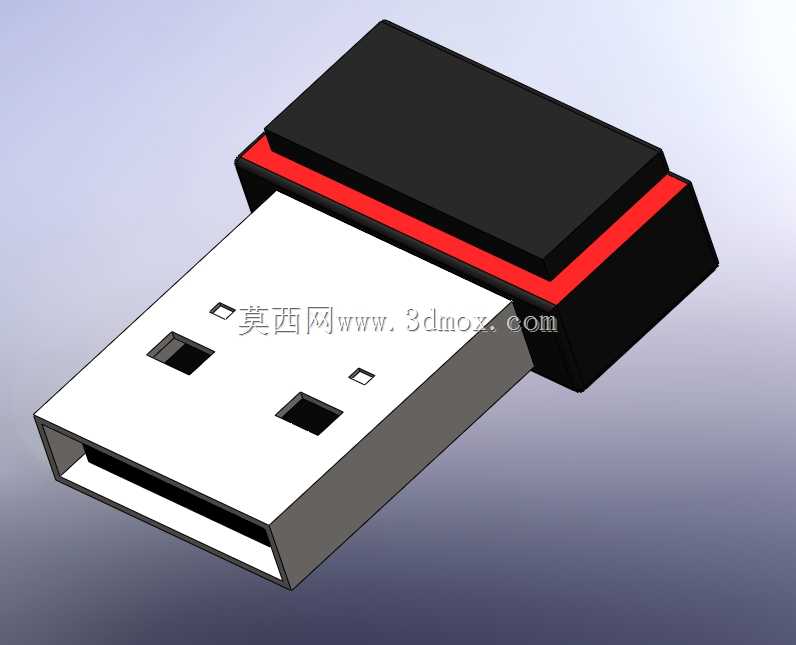

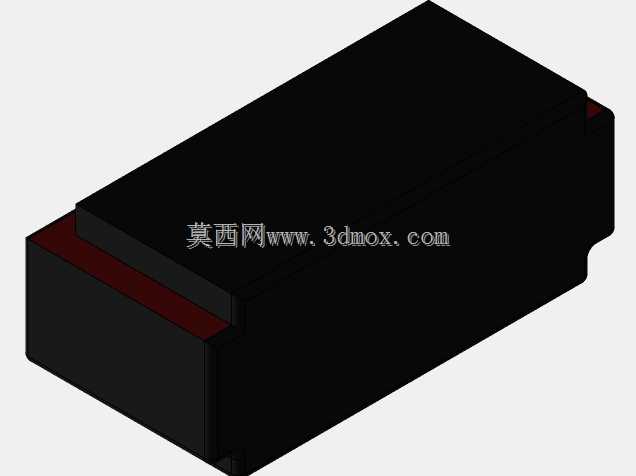

　　外形设计上没有做多余的弧度或者装饰结构，主体部分采用方正的切角设计，黑色的上盖与白色的USB基座之间做了一圈红色的装饰槽，一方面是上下盖装配的定位止口，另一方面也能在插拔的时候给手指提供明确的受力边界，插拔的时候手指捏在红圈位置，刚好能避开金属接头部分，不会因为手滑导致施力方向歪掉，损坏主机的USB母座。内部结构的排布也做了紧凑化处理，PCB板采用双层板设计，射频天线部分布置在适配器最外端的黑色上盖内部，远离USB接口的金属屏蔽层，避免金属结构对2.4G无线信号造成衰减，天线的净空区严格按照射频设计要求留足了3mm的无铜区域，保证信号发射接收的灵敏度。

　　实际使用场景里，这类迷你USB网卡除了给树莓派这类单板计算机做无线扩展，还能用到台式机后置USB口的无线升级、工业触控屏的无线组网、小型嵌入式网关的通讯扩展上，因为整体外露体积小，插在设备上不会突出太多，在设备搬运、安装进机柜的时候不会因为碰撞导致适配器断裂，相比那种带天线的大体积网卡，抗磕碰的能力要强很多。设计的时候特意考虑了长期插在设备上的使用场景，外壳采用ABS+PC混合材质，表面做细磨砂处理，长期使用不会留明显的指纹或者划痕，上下盖采用卡扣加超声波焊接的装配方式，没有外露的螺丝缝隙，日常使用中灰尘、飞溅的液体不容易进到壳体内部，能适应车间、户外临时部署这类相对复杂的使用环境。

　　从结构可靠性角度看，USB公头与内部PCB的连接部分做了加厚的焊盘处理，公头金属外壳与白色塑胶基座之间增加了两个定位卡点，插入USB母座的时候，受力会通过金属外壳传递到整个适配器的壳体上，不会直接拉扯PCB上的焊盘，避免长期插拔之后出现焊盘脱落、接口松动的问题。壳体内部的PCB与上下盖之间预留了0.2mm的间隙，填充了导热胶，一方面能把芯片工作产生的热量均匀传导到外壳上散出去，另一方面也能在设备受到震动的时候固定PCB，避免元件虚焊。很多人用这类迷你网卡的时候会担心散热问题，实际这个尺寸的网卡工作功耗不到1W，只要壳体的导热路径做顺畅，长期满负载工作的时候外壳温度也不会超过45度，完全不会出现因为过热导致的掉速、断连问题。

　　在做三维建模的时候，整个适配器的装配公差留的是0.1mm，上下盖的卡扣配合深度做了0.8mm，既保证装配的时候能顺利扣合，又不会因为卡扣太松导致壳体开裂。USB公头的尺寸公差严格按照通用串行总线规范的要求做，金属部分的宽度、厚度公差控制在0.05mm以内，保证插在不同厂家生产的USB母座上都能顺畅插拔，不会出现过紧插不进去或者过松接触不良的问题。红色装饰圈的部分做了0.3mm的凸起，既可以作为视觉区分，也能在插拔的时候给手指提供摩擦力，哪怕手上有少量汗渍也能顺利把适配器拔下来，不会因为打滑捏不住。
