卷闸式百叶通风遮挡结构三维设计

　　在工业厂房侧墙通风、设备柜体散热防护、户外机柜防雨遮挡这类场景里，这类卷合式百叶结构的应用频次一直不低，和传统固定式百叶不同，它可以根据实际工况需求调整叶片的展开程度，在完全闭合时能阻挡外界雨水、粉尘进入防护区域，完全展开时可以最大化通风换热效率，半开状态还能调整通风量的大小，适配不同季节、不同工况下的通风防护需求。

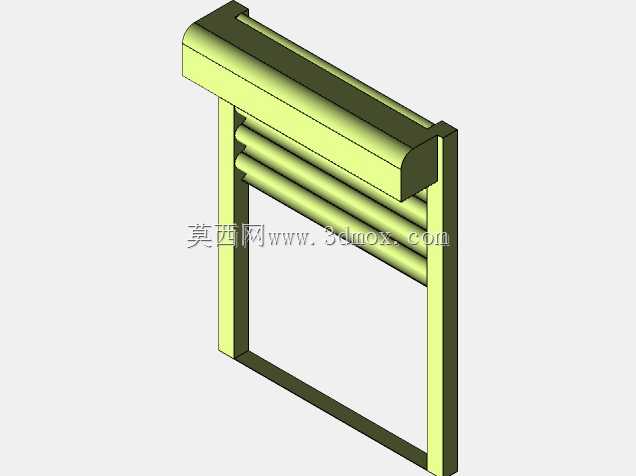

　　从结构设计逻辑来看，这套结构核心分为两侧导向边框、顶部卷收容纳仓、多组平行排布的弧形叶片三个部分，两侧导向边框采用槽型截面设计，槽体内壁预留叶片端部的滑动间隙，既可以约束叶片的运动轨迹，避免卷收、展开过程中叶片出现偏摆卡滞，也能在叶片闭合后填充侧边缝隙，减少漏风、进尘的问题。顶部的卷收仓采用圆弧过渡的外罩设计，内部预留足够的卷收回转空间，叶片完全卷起后可以全部收纳在仓体内，不会突出窗体平面影响外部空间通行或者设备安装。叶片采用圆弧辊压成型的截面，相比传统平板叶片，弧形截面的抗风载能力更强，在户外使用时遇到强风天气不容易出现叶片变形、缝隙变大的问题，同时相邻叶片在闭合状态下会形成叠压搭接的结构，搭接量控制在单叶片宽度的15%左右，既不会因为搭接量过大导致卷收时叶片堆叠厚度超标，也不会因为搭接量过小出现闭合后缝隙过大、防雨防尘失效的问题。

　　做结构建模的时候，需要重点控制几个安装边界尺寸：首先是两侧导向边框的安装孔位间距，要匹配常规窗体、柜体的预留安装尺寸，边框外侧设置沉头安装孔，安装后螺栓头不会突出边框表面，避免影响叶片滑动；其次是顶部卷收仓的外伸尺寸，要保证卷收状态下最外侧叶片和安装基面的距离不超过仓体厚度，不会和外部的防护网、走线槽等周边构件产生干涉；再者是叶片展开后的总高度，要覆盖整个通风开口的范围，底部叶片落下后要和下边框的密封胶条完全贴合，阻断底部的进水进尘通道。

　　实际应用中，这类结构可以适配多种驱动方式，小尺寸的柜体用款可以搭配手动拉绳结构实现卷收展开，大尺寸的厂房通风用款可以搭配管状电机实现电动控制，甚至可以接入温感、风感传感器，根据环境温度、风力大小自动调整叶片开合度，不需要人工频繁操作。设计时还要考虑运动部件的磨损问题，叶片端部和导向槽接触的位置可以预留耐磨衬垫的安装位，长期往复滑动也不会出现边框磨穿、叶片卡顿的问题；叶片表面的折弯圆角要控制在合理范围，避免应力集中导致长期使用后叶片出现疲劳断裂，尤其是在有振动的设备柜体上使用时，圆角处的应力释放设计直接影响整个结构的使用寿命。

　　和普通的平开百叶、固定百叶相比，这种卷合式结构在完全打开时的通风阻力更小，因为叶片全部收在顶部仓体内，通风开口处没有多余的构件遮挡气流，通风效率比同尺寸固定百叶高30%左右，在需要大通风量的散热场景下优势非常明显；而完全闭合时的密封性能又优于普通的可调角度百叶，因为叶片之间是整面叠压，不存在角度调节留下的缝隙，防雨等级可以满足户外露天使用的要求。建模过程中对叶片的卷绕半径做了反复校核，保证每一片叶片在卷收时的弯曲半径一致，不会出现相邻叶片干涉、卷收后直径过大无法装入顶部仓体的问题，同时导向槽的深度也做了对应调整，叶片在任意开合位置都不会从槽内脱出，即使受到侧向风压也能保持位置稳定。
