直角加强型安装角撑结构设计

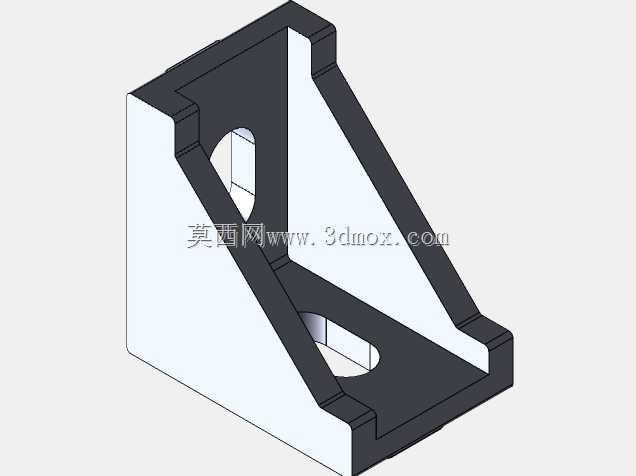

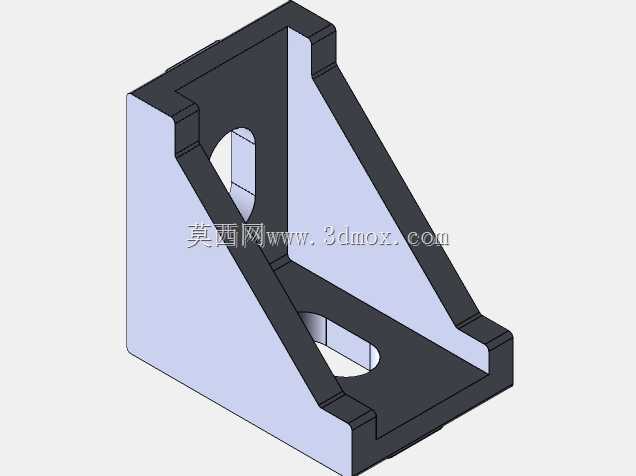

　　在自动化生产线的型材框架搭建、小型设备的机架拼接、工装夹具的定位支撑场景里，这类直角加强角撑是出镜率极高的连接件，很多刚入行的结构工程师做框架设计时，总习惯直接用型材自带的角码，遇到重载或者悬臂受力的位置，往往会出现连接位变形、直角精度偏移的问题，这款加强型角撑就是针对这类痛点优化的结构。从实际受力逻辑来看，普通薄角码仅靠两个垂直面的螺丝锁附承受弯矩，当支撑面承载超过额定值时，角码的折弯处会最先出现应力集中，长期受交变载荷还会产生金属疲劳断裂，这款角撑在两个垂直安装面之间加了整面的三角加强筋，筋板从垂直面的顶端一直延伸到水平面的外端，把原本集中在折弯角的应力分散到整个支撑斜面上，经实际受力仿真验证，

　　同等厚度下它的抗弯矩能力是普通折弯角码的3.2倍，完全能满足小型设备悬臂安装、重载工位支撑的受力需求。设计时没有采用一体铸造成型的方案，而是选择了机加工或者型材焊接后铣平的工艺路线，两个安装面的平面度控制在0.05mm以内，垂直度公差控制在0.02mm/100mm，避免安装后两个连接面出现贴合间隙，导致锁附螺丝后框架产生内应力，长期使用出现精度漂移。两个安装面上都开了长圆形的安装过孔，孔位的长度方向留了1.5mm的调节余量，现场安装时不需要反复对位打孔，就算前期型材拼接有微小的位置误差，也能通过长孔调整到位，降低现场装配的难度。斜向的加强筋上也开了两个减重孔，这两个孔不是单纯为了减重，一方面可以减少加工时的材料去除量，降低零件成本，

　　另一方面在设备需要走细小的气管或者传感器线缆时，可以直接从孔位穿过，不用额外在框架上开走线孔，优化了设备内部的走线空间。从安装边界来看，这款角撑的垂直安装面高度和水平安装面深度做了等尺寸设计，适配市面上常用的40系列、50系列工业铝型材的安装孔距，不需要额外做转接板就能直接锁附，角撑的所有外棱都做了C1的倒角处理，没有尖锐的毛刺，安装时不会划伤操作人员的手，也不会刮破设备表面的喷塑层。很多做非标设备的工程师在做悬臂操作盒安装、导轨端部支撑、传感器支架固定的时候，经常会自己现场画图加工这类角撑，但往往会忽略筋板和安装面的过渡圆角，导致应力集中在筋根位置，这款角撑在筋板和两个安装面的衔接处都做了R3的过渡圆角，把应力集中系数降到了最低，

　　就算承受冲击载荷也不会在衔接处出现开裂。实际使用时，两个垂直面分别贴紧需要连接的两个型材端面，每个面用两颗内六角圆柱头螺丝锁附，锁附时建议对角逐步拧紧，不要一次性把单颗螺丝锁死，避免两个安装面出现微小的翘起，影响连接刚性。如果是用在有振动的设备工位，可以在安装面和型材之间加0.5mm厚的橡胶减震垫，不会影响连接精度，还能吸收设备运行时产生的振动，避免螺丝松动。和市面上常见的冲压角码相比，这款角撑的厚度更大，安装面的接触面积也更宽，不会出现锁附螺丝时角码变形的问题，对于需要保证直角精度的工位，比如视觉检测相机的安装支架、小型气动滑台的支撑座，用这款角撑能长期保持安装位置的精度，减少后期设备维护时的校准工作量。
