M3规格外螺纹塑料定距支撑螺母结构

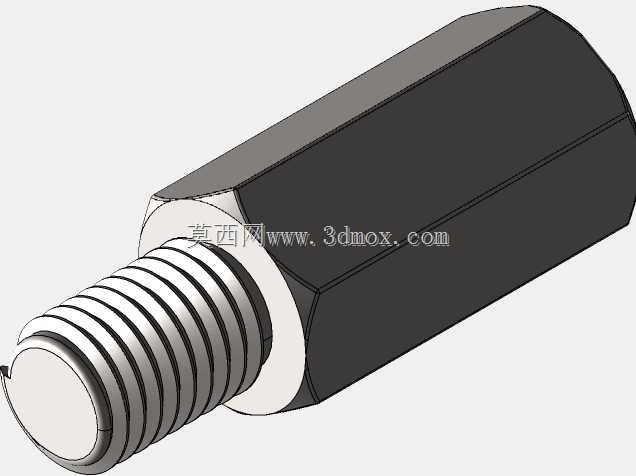

　　在各类电子设备装配、小型工装夹具搭建、3D打印非标治具组装的场景里，这类带外螺纹的塑料定距螺母是出镜率极高的小零件，很多刚入行的结构工程师容易忽略这类小紧固件的选型细节，最后往往在装配间隙、绝缘隔离、支撑高度上出问题。先从实际使用场景说起，常见的PCB板安装固定场景里，电路板和安装基板之间需要留出固定间隙走排线、避让板载贴片元件，同时还要避免金属紧固件直接接触电路板造成短路，这时候这类塑料定距螺母就比全金属的铜柱更适配，本身工程塑料材质自带绝缘属性，不需要额外加绝缘垫片就能满足安规要求，重量也比金属件轻很多，对便携类电子设备的整机重量控制很友好。再看产品本身的功能特性，这款零件一端是M3规格的外螺纹段，另一端是六角结构的柱体，

　　六角段的对边尺寸刚好适配标准M3螺母的扳手尺寸，装配的时候不需要专门定制工具，用普通的小型活动扳手或者5.5mm开口扳手就能拧紧，不需要在柱体上额外加工扳手位，注塑成型的时候就能直接带出六角结构，减少后续机加工工序。外螺纹段的长度是10mm，这个尺寸是经过实际装配验证的，拧入对应的M3螺纹孔之后，露出的支撑高度刚好能满足大部分薄型PCB板的间隙要求，不会因为螺纹拧入过深导致支撑高度不足，也不会因为螺纹过长造成安装干涉。设计思路上，这类零件优先考虑的是注塑成型的工艺可行性，六角柱体和外螺纹段的衔接处做了小尺寸的圆角过渡，避免注塑的时候出现应力集中导致的开裂，同时外螺纹采用的是标准粗牙螺纹，牙型角60度，和通用M3内螺纹的适配性很好，

　　不需要专门定制丝锥攻丝，普通的标准M3丝锥加工的内螺纹就能顺畅拧入，不会出现滑牙或者卡滞的问题。外形尺寸方面，六角段的长度和外螺纹段的长度比例经过优化，拧紧的时候扳手夹持六角段不会碰到外螺纹，不会因为扳手操作损伤螺纹牙型，柱体的外圆直径比螺纹大径大出1.2mm左右，支撑端面的接触面积足够大，压在PCB板或者薄板零件上的时候不会因为压强过大压伤工件表面，尤其是针对亚克力板、玻纤板这类脆性较大的被固定件，更大的接触端面能有效减少装配时的压裂风险。安装边界上需要注意，这类塑料螺母的拧紧扭矩不能超过0.4N·m，毕竟工程塑料的刚性比金属差，扭矩过大容易导致六角段开裂或者螺纹滑牙，适合用在受力不大的支撑、隔离、定距场景，

　　不能用在需要承受大拉力、强振动的重载连接位置。很多工程师在做轻量化设计的时候，会优先选这类塑料定距件代替金属件，除了绝缘和重量优势，塑料本身的自润滑特性也让螺纹拧入的时候更顺畅，不会像金属件那样容易出现冷焊咬死的问题，在需要经常拆装的治具、测试工装里，反复拆装的寿命也能满足使用要求，不会因为几次拆装就出现螺纹损坏的情况。另外这类零件的柱体部分是实心结构，相比空心的塑料间隔柱，支撑强度更高，承受侧向力的时候不容易弯折，在一些需要轻微侧向定位的装配场景里，实心柱体的导向性也更好，装配的时候更容易对准安装孔，不会像空心柱那样容易因为受力不均出现变形偏移。
