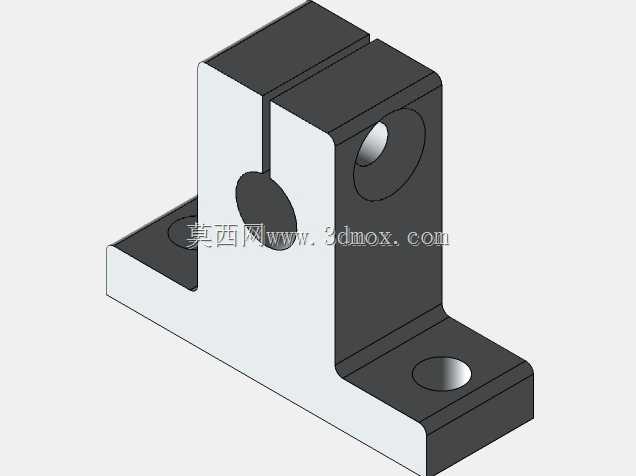

SK8立式开口型光轴支撑固定座结构

　　在非标自动化设备、3D打印传动模组、小型输送线导向机构的搭建过程中，光轴作为直线运动的核心导向载体，其支撑固定件的选型直接决定了整套运动机构的运行精度与长期稳定性，SK8杆架正是针对8mm直径光轴开发的立式开口夹紧型支撑部件，在桌面级自动化设备、小型工装夹具的导向单元中应用十分广泛。从实际安装场景来看，这类支撑座通常成对布置在光轴的两端，也可根据轴的跨度在中段增设辅助支撑，避免长光轴在滑块负载作用下出现挠曲变形，影响直线运动的平顺性。不同于卧式支撑座的安装姿态，该款立式结构的安装底面与光轴夹持孔轴线呈垂直布局，能够直接将光轴架高至安装基准面以上的指定高度，为下方的传动同步带、丝杠或者走线槽预留出充足的布置空间，

　　在空间紧凑的小型设备中能够有效压缩整体安装体积。从结构设计逻辑来看，该支撑座采用L型一体式本体结构，底部为带两个安装沉孔的水平安装翼，两个沉孔对称分布在夹持主体的两侧，安装时可通过内六角螺栓直接将座体锁紧在设备的安装基板或者铝型材台面上，沉孔设计能够让螺栓头完全没入座体内部，不会突出底面干涉安装平面度，同时对称的孔位布局能够抵消夹紧光轴时产生的侧向应力，避免座体安装后出现偏斜。上部的夹持主体开设了与8mm光轴适配的圆孔，圆孔朝向安装面的一侧开有通槽，将夹持部分分割为两个对称的夹紧臂，通槽一直延伸至接近安装底面的位置，保证夹紧臂具备足够的弹性变形量；当光轴穿入圆孔后，只需锁紧夹持侧的紧定螺钉，即可带动两个夹紧臂向内收拢，

　　将光轴牢牢抱紧，这种开口夹紧的固定方式相比顶丝直接抵紧光轴的固定形式，接触面积更大，抱紧力更均匀，不会在光轴表面留下顶丝压痕，也能避免设备运行过程中光轴出现轴向窜动或者周向转动。在尺寸边界的设计上，该支撑座的整体高度经过精准核算，能够保证光轴安装后的中心高与同规格的直线滑块、丝杠螺母座的中心高匹配，无需额外加装调整垫片即可保证传动的同轴度；夹持孔的内径按照光轴的公差带做了适配，未锁紧状态下光轴可顺畅穿入孔内，锁紧后能够实现无间隙抱紧，不会出现卡滞或者松动的情况。底部安装孔的孔距经过标准化设计，能够适配市面上主流的20系列、30系列铝型材的安装槽间距，不需要额外加工转接板即可直接固定，大幅降低现场装配的加工工作量。从加工工艺角度来看，

　　该零件采用铝制坯料经CNC铣削加工成型，整体加工过程中一次装夹完成安装底面、夹持孔、安装沉孔、夹紧槽的全部加工工序，有效保证各形位公差的精度，安装底面的平面度控制在合理范围内，夹持孔的轴线与安装底面的平行度、垂直度公差都能满足精密传动的使用要求，加工完成后表面做氧化处理，提升零件的耐磨性能与抗腐蚀能力，在车间多尘、有少量切削液飞溅的工况下也能长期使用不会锈蚀。在实际选型使用过程中，需要注意该支撑座的适用光轴直径为8mm，不可用于直径偏差过大的光轴，否则会出现抱紧力不足或者无法装配的问题；安装时需要先将座体初步固定在安装面上，待光轴与所有支撑座、滑动部件全部预装调整同轴度之后，再依次锁紧各支撑座的夹紧螺钉与安装螺栓，避免先锁紧单个支撑座导致光轴出现别劲，影响后续直线运动的顺畅度。这类支撑座除了用于固定直线光轴之外，在一些轻负载的工况下，也可用于固定导向杆、导柱甚至小型管线，作为简易的夹持固定件使用，适用场景十分灵活。
