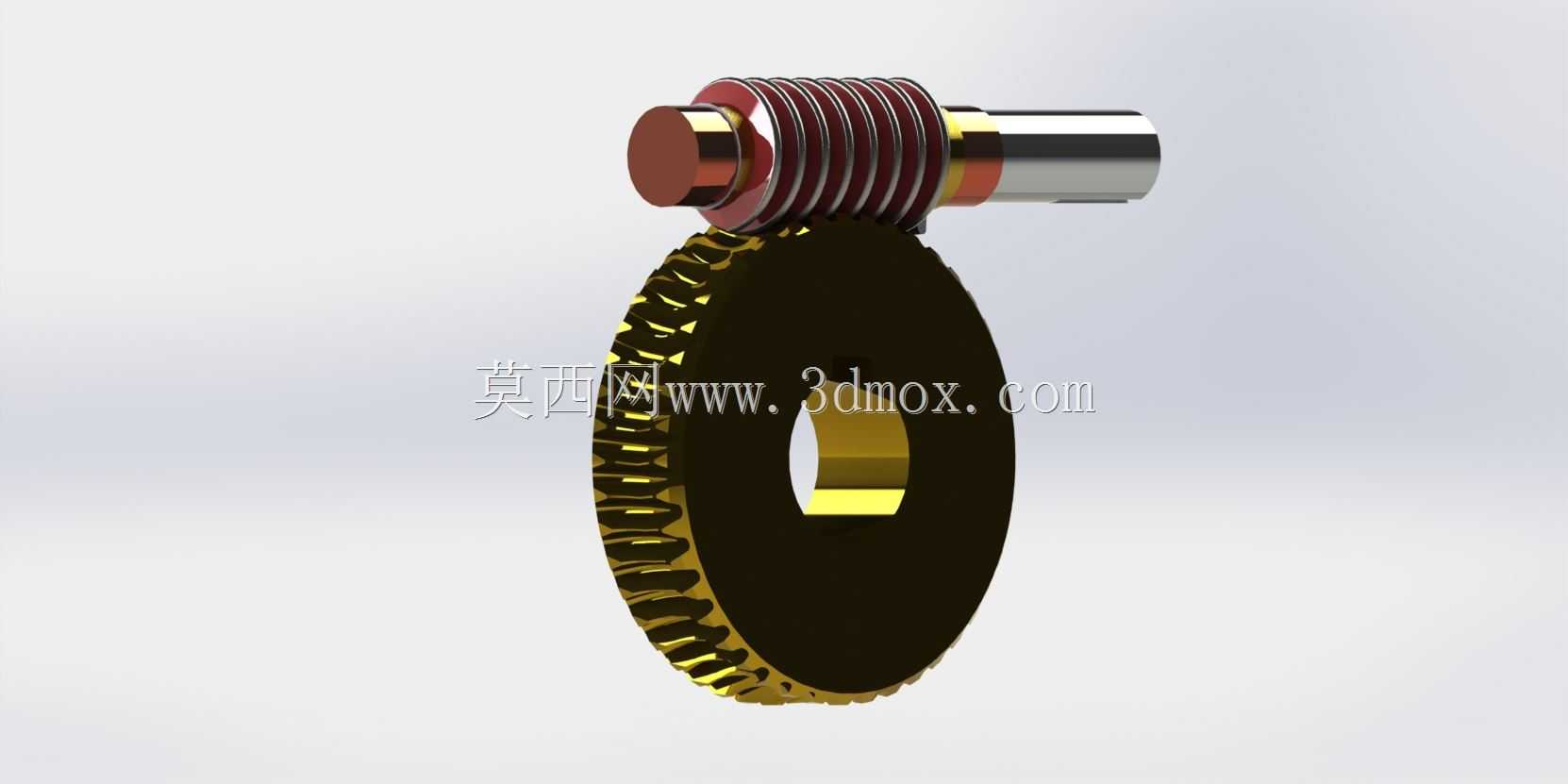

精密蜗轮蜗杆啮合传动结构设计

　　这套蜗轮蜗杆传动结构，核心应用在需要大减速比、反向自锁特性的传动场景里，常见于小型输送设备的进给机构、自动化生产线的分度转台、起重设备的低速重载传动端，还有部分精密机床的进给传动链中，区别于普通圆柱齿轮传动，它能在交错轴之间实现动力传递，常规轴交角为90度，适配很多空间布局受限的设备内部安装需求。从功能特性来看，这套啮合副的蜗杆采用单头渐开线齿形设计，传动过程中啮合齿数多，运行平稳性远优于直齿轮传动，噪音控制表现更好，同时具备反向自锁能力，也就是只能由蜗杆带动蜗轮转动，蜗轮无法反向驱动蜗杆，这一特性在起重类设备中可以直接省去额外的制动机构，避免负载下坠的风险，不过对应的传动效率会比平行轴齿轮传动稍低，

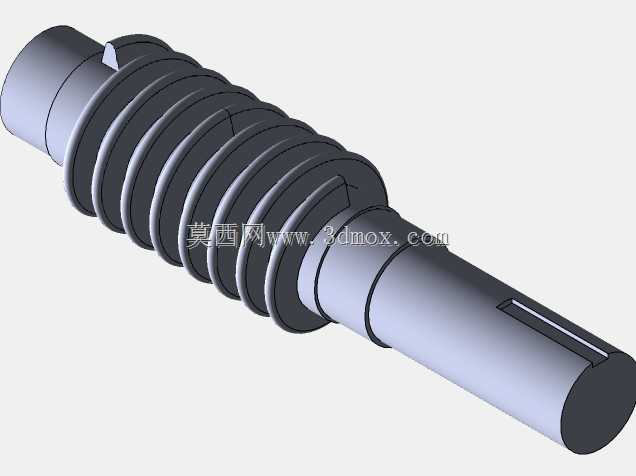

　　设计选型时需要匹配对应的功率冗余。设计思路上，建模阶段先完成蜗杆的齿形参数推导，先确定轴向模数、特性系数、导程角这些核心参数，再根据传动比要求匹配蜗轮的齿数，蜗轮的齿面是环面包络结构，建模时需要和蜗杆做啮合干涉检查，确保齿侧间隙控制在合理范围，既不能间隙过大导致传动回差超标，也不能间隙过小出现运转卡滞、齿面磨损加剧的问题。齿面的接触斑点需要沿齿高、齿长方向控制在合理占比，保证载荷均匀分布在啮合齿面上，避免局部应力集中导致齿面点蚀或者断齿。外形尺寸与安装边界方面，蜗杆部分为两端轴伸结构，一端可通过联轴器连接驱动电机，另一端可加装编码器或者制动轮，轴段上预留了轴承安装位，适配深沟球轴承或者角接触球轴承的安装尺寸，轴肩位置做了退刀槽设计，

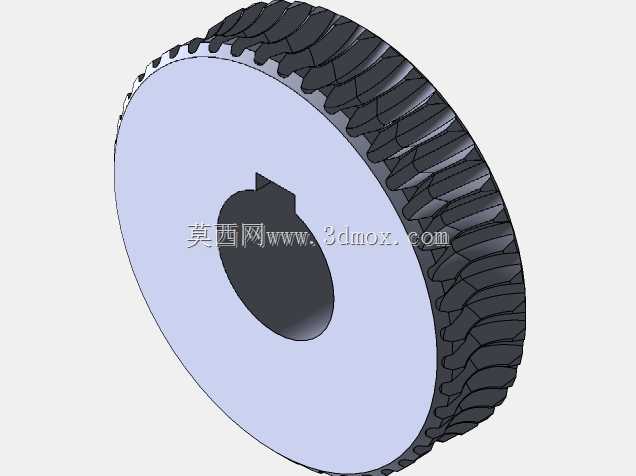

　　方便加工时的刀具退刀，也能保证轴承安装时的轴向定位精度。蜗轮为盘式结构，中心孔为通孔设计，可通过平键连接输出轴，轮毂部分做了加厚处理，保证扭矩传递时的结构强度，轮缘部分的齿宽按照啮合包角要求设计，两端做了倒角处理，避免装配时剐蹭蜗杆齿面。安装时需要严格控制蜗杆与蜗轮的中心距误差，还有两轴的轴交角误差，中心距偏差过大会导致齿侧间隙不符合设计要求，轴交角偏差会让齿面接触位置偏移，大幅降低啮合副的使用寿命。实际装配过程中，需要在啮合齿面涂抹润滑脂，因为蜗轮蜗杆传动的齿面滑动速度较高，润滑不足会快速出现齿面磨损，长期运行的工况下还需要设计对应的密封结构，避免润滑脂泄漏同时阻挡外部粉尘进入啮合区域。这套结构的建模过程中，

　　所有齿形参数都按照机械设计手册的规范推导，没有做简化处理，装配体里保留了所有的安装基准特征，方便后续做工程图导出、有限元强度校核，也可以直接导入到设备总装中做干涉检查，适配不同设备的布局调整需求。在选型适配时，需要根据设备的输入转速、输出扭矩、负载冲击情况调整模数和齿宽参数，重载工况下可以将蜗轮材质选为锡青铜，蜗杆选用淬火合金钢，降低齿面的摩擦系数，提升耐磨性能，轻载低速的场景下也可以选用尼龙材质的蜗轮，进一步降低运行噪音。
