螺旋滚珠运动演示机构结构设计

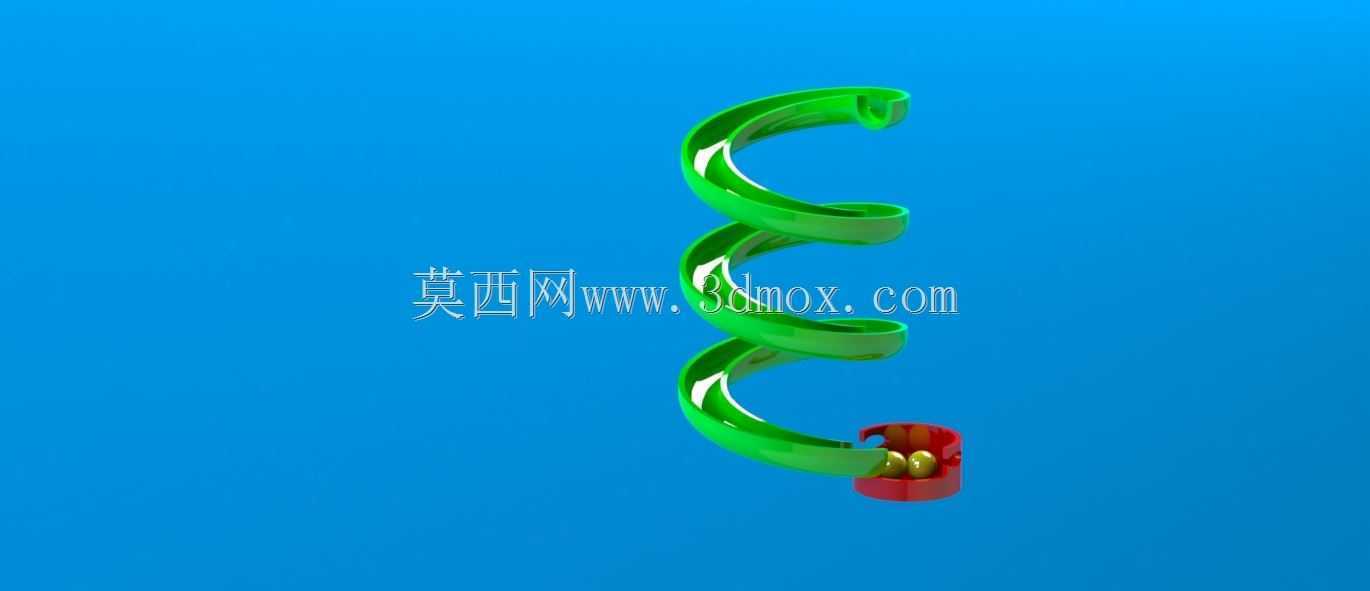

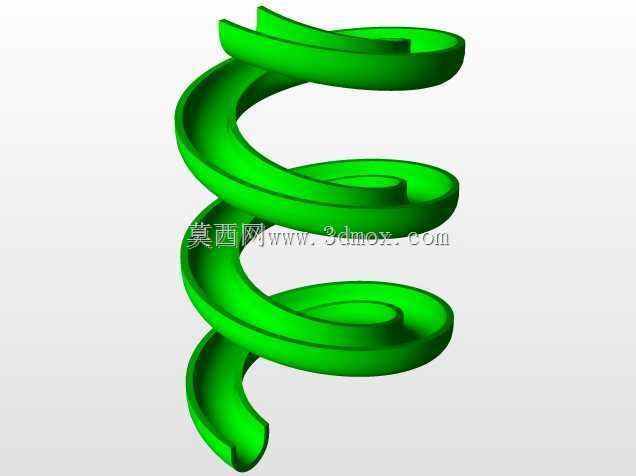

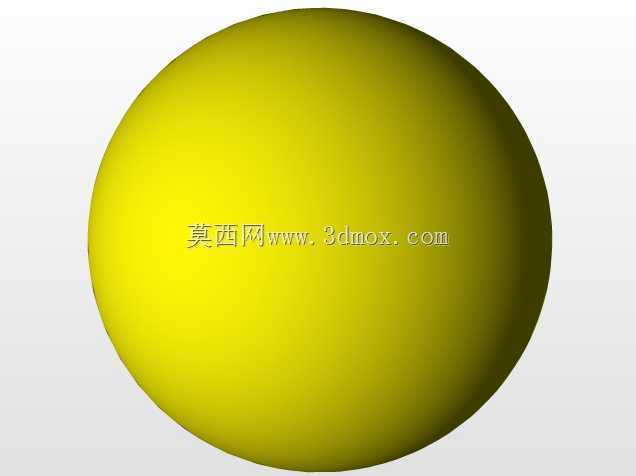

　　这套螺旋滚珠运动演示机构，核心采用三段式连续螺旋曲面轨道作为滚珠的运行载体，轨道截面采用内凹圆弧设计，圆弧半径比配套滚珠半径大0.2mm，既保证滚珠滚动过程中不会出现卡滞，也能限制滚珠的径向窜动，避免运行过程中脱轨。轨道整体采用等螺距螺旋排布，相邻螺旋段的轴向间距设置为滚珠直径的1.8倍，预留足够的滚动空间同时，让滚珠在重力作用下可以获得稳定的下滑加速度，不会因为间距过小出现相邻轨道间的干涉。轨道末端设置了带圆弧凹槽的承接座，凹槽深度为滚珠半径的三分之二，承接座两侧设置有限位挡边，当滚珠沿螺旋轨道下滑至末端时，可以精准落入承接座的凹槽内，不会弹出机构范围。

　　从实际应用场景来看，这类机构常被用于物理运动学演示教具、工业展会的动态展示装置，也可作为自动化输送线中螺旋下滑料道的原理验证模型，用来验证小尺寸球状零件在重力输送过程中的运行轨迹、速度变化以及末端定位精度。在设计这类螺旋轨道结构时，首先要确定螺旋的导程参数，导程过小会导致滚珠下滑速度过慢，甚至出现停滞，导程过大则会让滚珠下滑速度过快，末端冲击过大容易弹出，经过多次参数迭代，将导程设置为轨道外径的0.6倍时，滚珠的运行速度最为平稳，全程滚动无滑动摩擦，运行噪音也能控制在较低水平。

　　轨道的壁厚设计为3mm，采用等壁厚结构，既保证了轨道的结构刚性，在长期反复运行过程中不会出现形变，也不会因为壁厚过大增加不必要的重量。螺旋轨道的中心轴线保持垂直，安装时需要保证轴线的垂直度误差不超过0.1mm/m，否则滚珠会在运行过程中偏向轨道一侧，增大摩擦阻力，甚至出现中途停住的情况。轨道的表面粗糙度需要达到Ra1.6以下，减少滚珠滚动时的摩擦阻力，保证运行的顺畅性。末端承接座的安装位置需要和螺旋轨道的末端切线方向对齐，承接座的凹槽中心与轨道末端出口的中心偏差不超过0.5mm，保证滚珠可以精准落入凹槽。

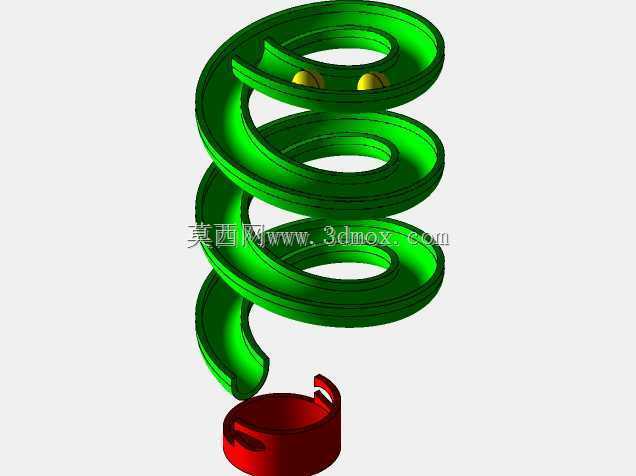

　　在功能特性上，这套机构完全依靠重力驱动，不需要额外的动力输入，滚珠放入轨道顶端入口后，会沿着螺旋轨道连续滚动下滑，经过三段螺旋轨道的导向后最终落入末端承接座，整个运动过程可以直观展示重力势能转化为动能的过程，以及螺旋导向结构对物体运动轨迹的约束作用。在建模过程中，螺旋曲面采用扫描特征生成，扫描路径为等螺距螺旋线，扫描轮廓为内凹圆弧，生成曲面后进行加厚处理得到实体轨道，各段螺旋轨道之间采用相切过渡连接，避免轨道连接处出现台阶，防止滚珠运行到连接处时出现卡顿。承接座与螺旋轨道的末端采用同轴定位，安装时通过定位销保证两者的位置精度，整体机构的底座采用平板结构，保证放置时的稳定性，不会因为滚珠滚动产生的轻微振动导致机构偏移。

　　针对球状零件的螺旋输送场景，这类结构的设计逻辑可以直接复用，只需要根据实际输送零件的直径、重量调整螺旋导程、轨道截面尺寸以及整体高度，就可以适配不同规格球状零件的重力输送需求，相比直线下滑料道，螺旋结构可以在有限的垂直空间内获得更长的输送距离，让零件的下滑速度控制在合理范围内，避免零件因为高速下滑出现磕碰损伤，同时螺旋结构的占地面积更小，在设备内部布局时可以更灵活地利用垂直空间，减少设备的整体占地面积。在实际工业应用中，这类螺旋下滑道常被用于轴承滚珠、小规格钢球、球状五金零件的加工工序间输送，不需要额外配置动力输送装置，结构简单可靠，维护成本极低，只需要定期清理轨道表面的杂物就可以保证长期稳定运行。
