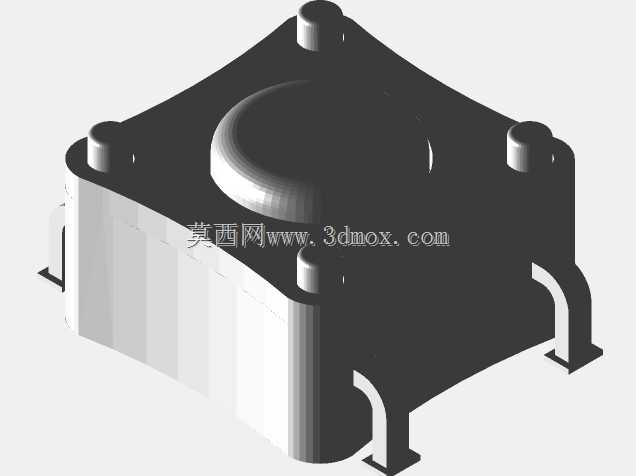

PCB组装用轻触式按钮结构设计

　　在消费电子、工业控制板卡的批量组装产线上，板载操作按钮是直接决定人机交互可靠性的核心小件，很多刚入行的结构工程师容易忽略这类小件的安装公差匹配，导致SMT过炉后出现按键卡滞、触发行程偏差的问题，这次的按钮结构就是针对PCB板直装场景做的适配设计。从实际产线应用来看，这类按钮主要用在小型工控模块、家用控制板、便携检测设备的面板操作位，不需要额外加装固定支架，直接对应PCB上预留的安装孔位做插装或者贴片固定，装配效率比带外置固定座的按键高40%左右，很适合大批量流水线组装的生产节奏。设计过程中首先敲定的是触觉反馈的行程参数，把按压触发的有效行程控制在0.3-0.5mm区间，按压力度设置在1.5-2N，

　　既不会因为力度太轻导致运输过程中误触发，也不会因为按压力度过大让终端用户操作时有生硬的阻滞感，按键帽的表面做了微弧面处理，手指接触的时候不会打滑，边缘做了0.2mm的圆角过渡，避免组装或者操作过程中刮伤操作人员的手部。安装边界的尺寸匹配是这类小件设计的核心，整个按钮的本体高度控制在6mm以内，对应PCB板上的两个固定焊盘间距做了精准的引脚定位，引脚伸出长度刚好适配1.6mm标准厚度的FR4板材，过波峰焊或者回流焊的时候不会出现引脚虚焊、本体浮高的问题，按键本体的外围尺寸留足了和周边贴片元件的安全间距，距离周边电阻、电容等元件的最小间隙控制在1mm以上，避免SMT贴装的时候出现吸嘴干涉、元件贴装偏移的问题。结构上做了分体式的卡扣配合，

　　按键帽和本体之间用内置的弹性卡扣连接，不需要额外的胶水或者紧固件固定，装配的时候直接把按键帽压入本体就能完成组装，卡扣的配合间隙控制在0.05mm，既保证按键上下活动顺畅，不会出现径向晃动的问题，也不会因为间隙过小导致温度变化的时候出现热胀卡滞的情况。内部的触发结构做了防呆设计，反向安装的时候无法卡入PCB焊盘，从源头上避免产线工人装反零件导致的批量返工问题，本体底部和PCB接触的位置做了三个均匀分布的定位凸点，贴装的时候可以卡在PCB对应的定位孔里，过炉的时候不会因为焊锡融化的张力导致本体偏移。从实际使用场景的可靠性来看，整个结构的活动部件没有外露的缝隙，日常使用过程中可以阻挡大部分的灰尘、焊锡飞溅物进入按键内部，

　　在普通工业车间的环境下不需要额外做防尘处理就能满足5万次以上的按压寿命，按键帽的顶部预留了丝印标识的平面，终端厂商可以根据自身需求印上功能标识，不需要额外开模做定制化修改。建模的时候把所有配合面的拔模角度都设置成了1.5度，不管是用ABS还是POM材质注塑生产，都能顺利脱模，不会出现顶白、拉伤的注塑缺陷，所有的棱角位置都做了最小0.1mm的倒角，避免注塑生产的时候出现应力集中导致的零件开裂问题，引脚的位置做了加厚处理，插件的时候不会因为外力导致引脚弯折变形，能适配自动插件机的上料轨道，不需要人工手动插件，能直接对接全自动化的SMT生产流程。
