可3D打印的刚性卡扣连接结构设计

　　在桌面级FDM3D打印的定制化箱体、模块化功能组件装配场景中，传统的螺丝连接需要预先植入铜螺母、预留攻丝壁厚，不仅增加打印后处理工序，小尺寸零件上的螺纹孔还容易因反复拆装出现滑牙、开裂问题；胶水粘接则属于不可逆连接，后期维护拆解时极易造成零件本体断裂，无法满足模块化设备反复拆装调试的需求，这类卡扣连接结构正是针对这类痛点开发的快装连接方案。

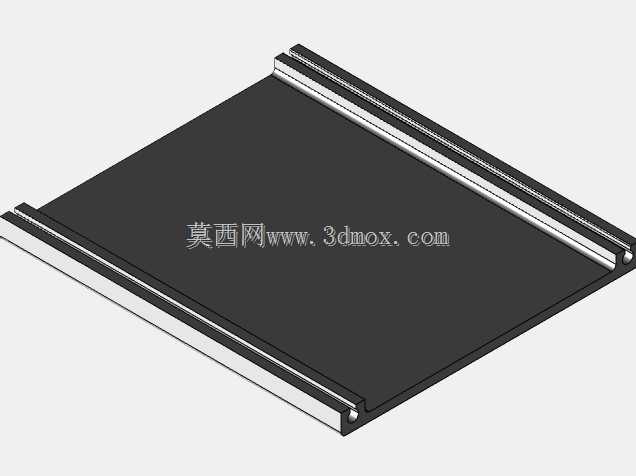

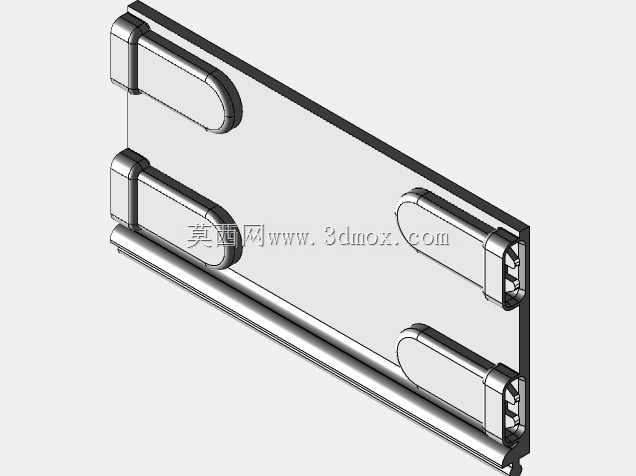

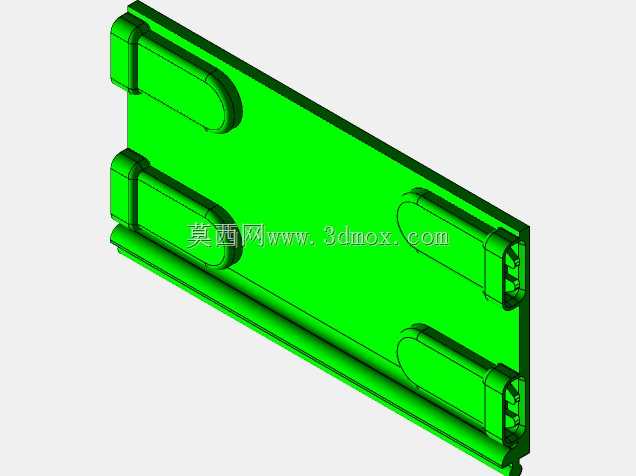

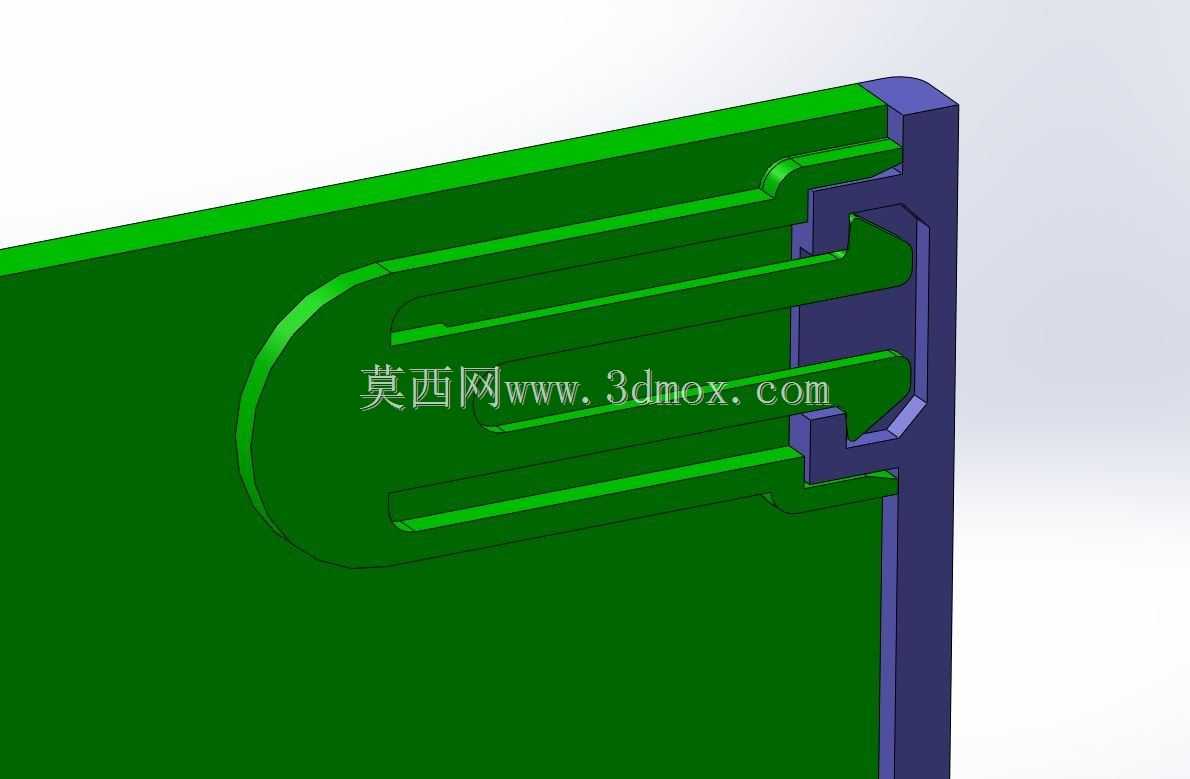

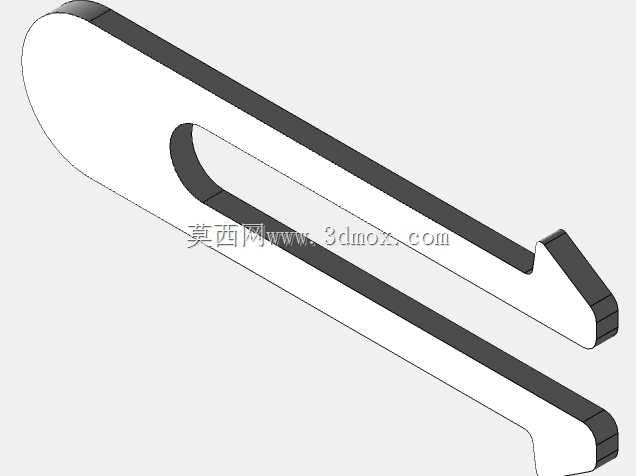

　　这套卡扣结构采用公母端一体集成的设计思路，公端为带弹性悬臂的楔形尖齿结构，母端为对应尺寸的楔形卡槽，装配时仅需沿垂直于结合面的方向施加按压力，公端悬臂产生弹性形变滑入母端卡槽，到位后悬臂回弹，尖齿与卡槽的直面完全咬合，无需额外紧固件即可实现两个零件的锁紧。设计时特意将咬合齿的受力面设置为90度直面，装配导向面设置为15度斜角，既保证装配时的顺滑导入，又能在锁紧后避免受外力时出现松脱，单个卡扣即可独立抵抗X、Y、Z三个平移方向的拉扯力，同时约束绕卡扣插入轴的旋转自由度。

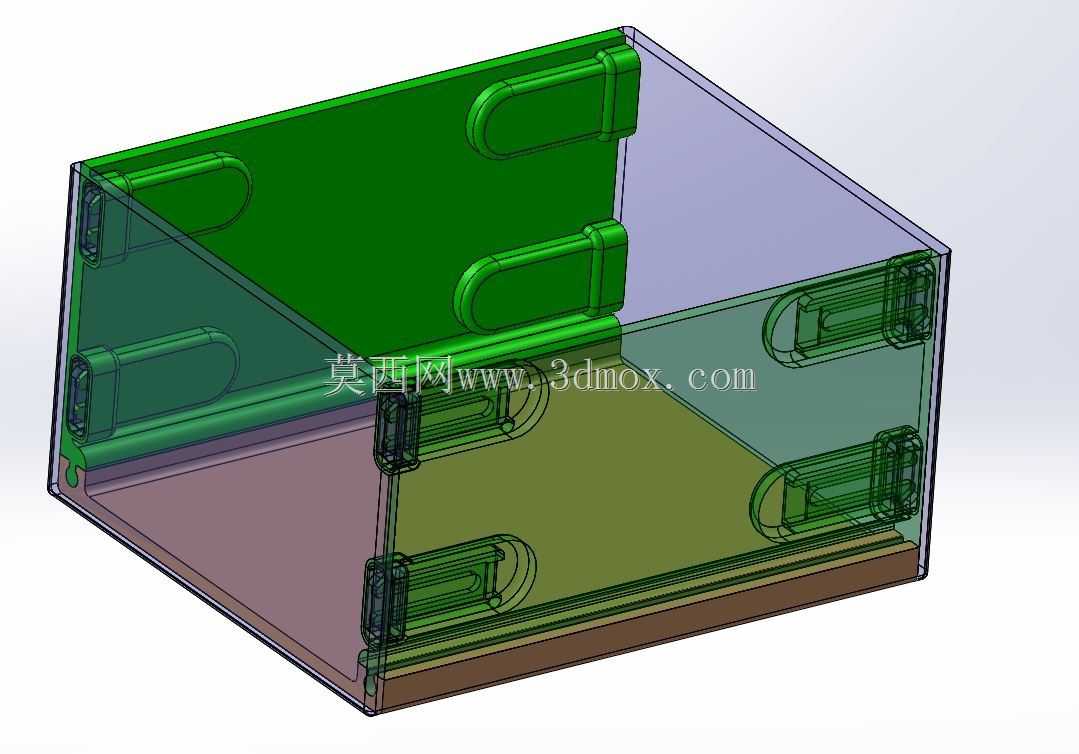

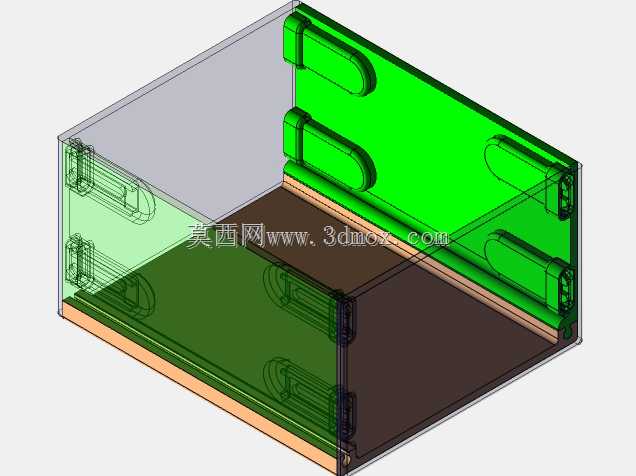

　　从实际装配的刚性需求来看，单个卡扣仅能实现单点约束，存在绕另外两个轴的转动自由度，因此在进行两个板件或箱体组件的连接时，至少需要在结合面布置3个不共线的卡扣点位，即可形成完全的刚性约束，达到与螺丝连接接近的整体刚性，不会出现拼接面晃荡、错位的问题。如果是承重较大的箱体类部件，可在结合面边缘等间距布置4-6个卡扣，进一步提升连接的抗载荷能力，即使承受一定的侧向冲击也不会出现脱扣。

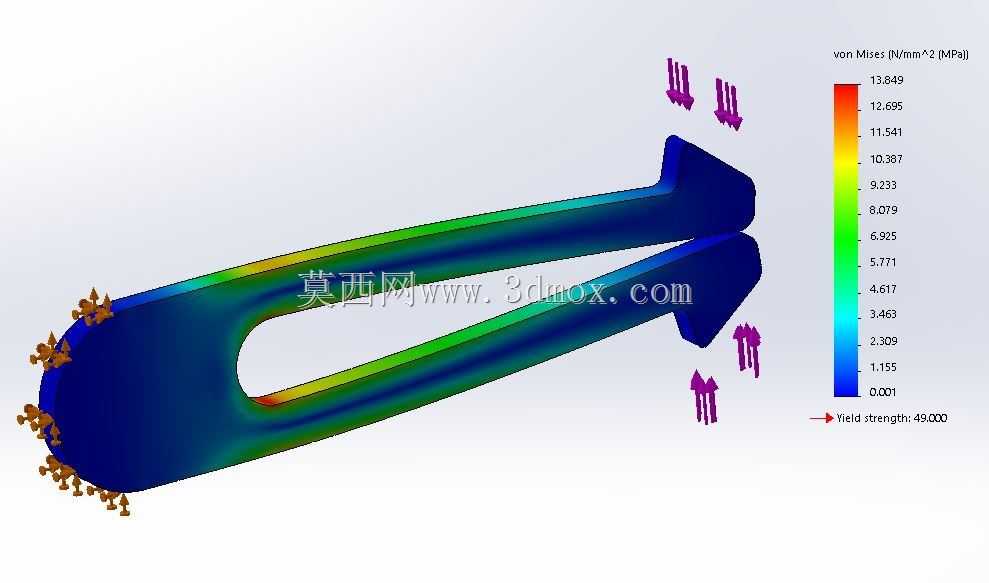

　　在安装边界的尺寸设计上，卡扣的弹性悬臂厚度根据常用3D打印材料的特性做了适配，采用PLA、PETG等常规打印材料时，悬臂厚度设置为1.5-2mm即可保证足够的弹性形变量与结构强度，不会出现装配时悬臂断裂的问题；卡扣咬合深度设置为2mm，既保证足够的咬合力，又不会因为咬合过深导致拆卸难度过大。如果需要实现可拆卸连接，可在公端悬臂位置预留外露的按压拨片，按压拨片即可让悬臂形变退出卡槽，实现无损拆解；如果需要永久性连接，可将拨片结构去除，装配后尖齿完全卡入卡槽内部，无外力施加点位，即可实现防拆的永久刚性连接。

　　这类卡扣结构可直接集成在需要拼接的零件本体上，打印时无需添加支撑，卡扣的活动间隙预留0.2mm的打印公差，即可适配常规FDM打印机的精度误差，装配后不会出现过松卡不紧或者过紧装不上的问题。除了3D打印的定制零件外，这套卡扣的设计逻辑也可直接移植到注塑零件的结构设计中，通过调整悬臂厚度与材料弹性模量的匹配关系，即可适配ABS、PP等不同注塑材料的连接需求，广泛应用于小型设备外壳、模块化治具、收纳箱体、电子元器件安装座等场景的无紧固件连接，大幅减少装配工序与零件数量，降低整体装配成本。

　　在实际的结构验证中，采用PETG材料打印的带该卡扣结构的拼接箱体，单组3点布置的卡扣可承受5kg的垂直拉力不脱开，承受10N·m的扭转力矩时拼接面无错位，完全满足日常小型模块化设备的连接强度需求。针对不同的壁厚场景，卡扣的安装基座可做适应性调整，壁厚2mm以上的零件可直接将卡扣与壁面做一体化设计，壁厚不足2mm的薄壁零件可在卡扣位置增设局部加强筋，避免装配时卡扣根部出现应力发白、断裂的问题。
