6010规格12V直流轴流散热风扇结构

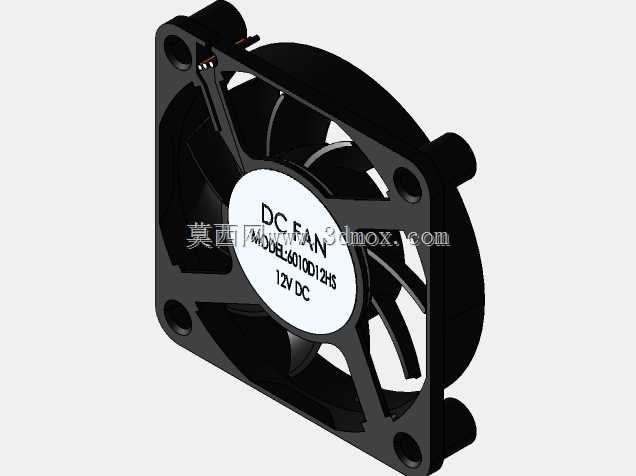

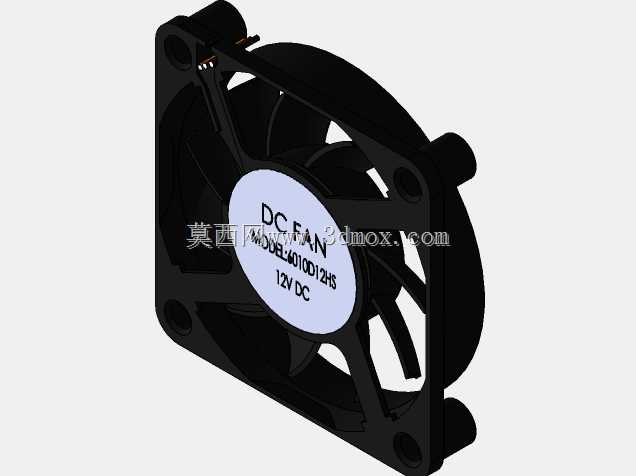

　　在工控机箱、小型桌面电源、嵌入式工控板、车载电子模组这类对安装厚度有严格限制的散热场景里，60mm边长的薄型轴流风扇一直是选型清单里的高频选项，这次梳理的12V直流6010规格风扇结构，完全贴合这类紧凑安装位的实际使用需求。从安装边界来看，这款风扇外框为标准正方形结构，四个角预留的安装孔位完全匹配行业通用的60mm风扇安装孔距，整体厚度控制在10mm，不会突出安装面占用设备内部的走线或元件布局空间，外框侧边的出线位置做了圆弧过渡处理，避免线材弯折角度过大导致的线芯断裂问题，适配嵌入式安装、螺丝固定安装、背胶粘贴安装等多种固定方式。

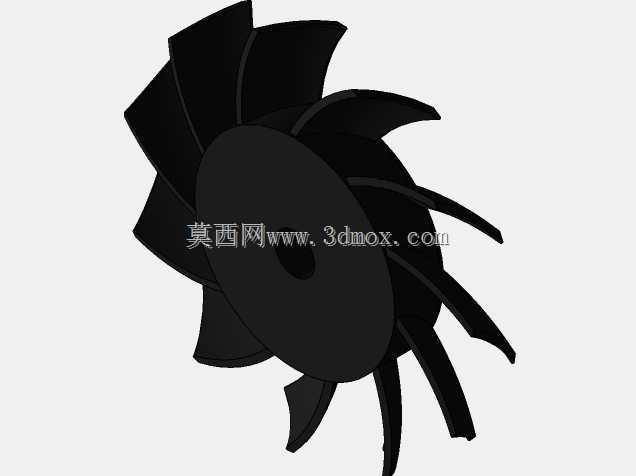

　　从功能特性层面，这款风扇采用12V直流供电设计，适配绝大多数工业设备、消费电子的内置供电回路，不需要额外增设电压转换模块，降低整机的电路设计复杂度。扇叶采用七片不等距曲面设计，在建模阶段就通过曲面曲率调整，平衡了转动时的动平衡表现与送风效率，既能够在额定转速下提供足够的轴向风压，带走发热元件表面堆积的热空气，又能减少等距扇叶转动时产生的共振异音，适合对运行噪音有一定要求的办公类电子设备、静音型工控主机场景。外框中心的标签区域预留了足够的标识印刷空间，实际生产中可直接印刷供电参数、转向标识、品牌信息，不需要额外增设铭牌粘贴位。

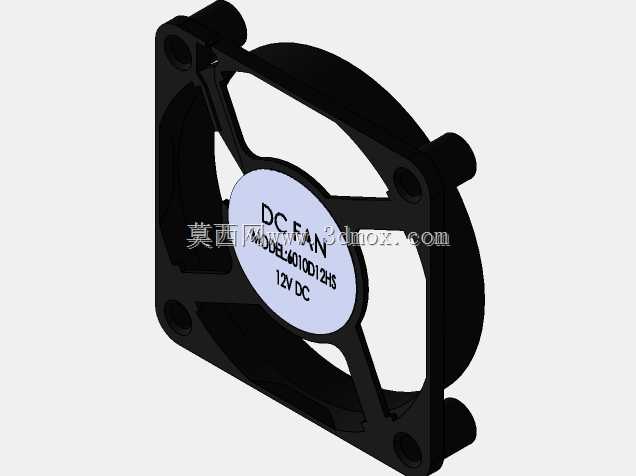

　　设计思路上，整个模型完全还原量产风扇的实际结构细节：外框的加强筋从中心轴座位置辐射延伸到四个安装角，在控制整体壁厚、降低材料用量的同时，保证外框的结构强度，避免安装时螺丝锁紧力过大导致外框变形卡滞扇叶。扇叶与外框内壁的间隙控制在合理范围，既不会因为间隙过小导致生产公差累积出现扇叶擦框问题，也不会因为间隙过大产生风压泄漏损失。中心轴座的尺寸完全适配常用的含油轴承、液压轴承装配公差，轴座底部预留的止推片安装位、磁环装配位都按照实际量产尺寸建模，结构设计人员可以直接参考这个模型完成设备内部的风道匹配设计，不需要反复测量样品尺寸调整安装位。

　　实际应用中，这类薄型直流风扇除了常规的电子设备散热，还可以用在小型3D打印机的控制盒散热、LED驱动电源的风冷散热、车载影音设备的内部通风、路由器等网络设备的主动散热场景，因为厚度仅10mm，甚至可以用在部分翻盖式设备的转轴旁空隙位置，完成局部热点的散热导流。建模时还原的外框边角圆角、安装孔沉台、扇叶根部的加强圆角这些细节，都是实际开模生产中必须考虑的工艺细节，结构工程师在做整机装配干涉检查时，可以直接调用这个模型完成装配验证，不需要额外简化模型，就能准确判断风扇转动时是否会和周边的电容、接线端子、结构筋位产生干涉，也能提前模拟风道走向，调整进风出风侧的开孔位置，最大化发挥风扇的散热效率。
