参数化多类型齿轮组三维设计模板

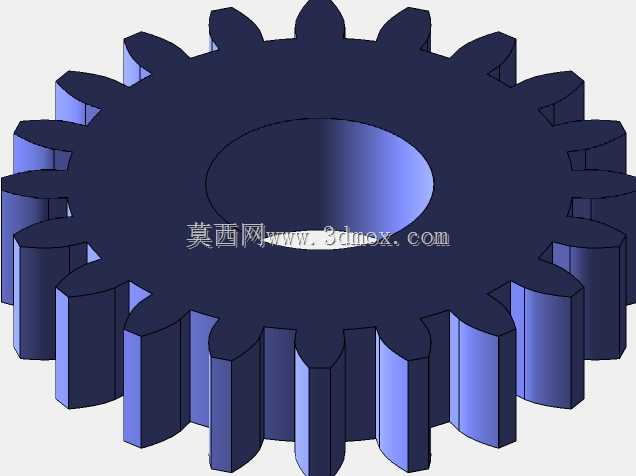

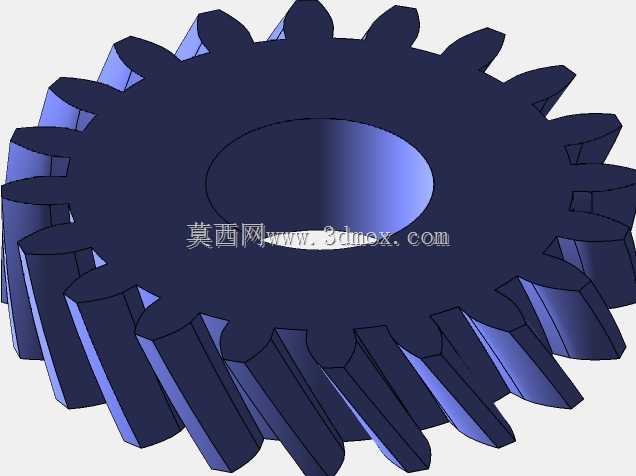

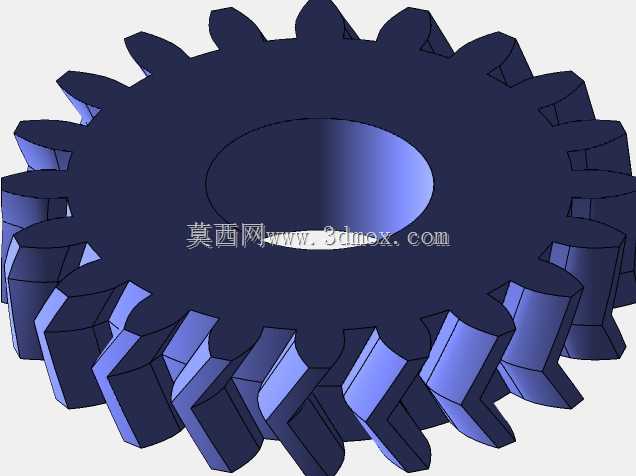

　　这套齿轮设计模板覆盖平齿轮、斜齿轮、双斜齿轮、正齿轮、锥齿轮等多类常用传动齿形，核心采用全参数化建模逻辑搭建，所有齿形参数、安装尺寸、啮合间隙均可通过变量直接调整，无需从零开始绘制齿廓曲线，能大幅缩短传动方案的前期设计周期。在实际工业场景中，这类参数化齿轮模板可适配多类传动需求：平行轴传动场景下，平齿轮适用于低速重载的输送线驱动、农机传动箱等对传动平稳性要求适中的场合，通过调整模数、齿数、压力角参数，可直接匹配不同中心距的安装边界；斜齿轮与人字形齿轮则适用于高速重载的减速机、机床主轴箱等场景，斜齿的渐进啮合特性可降低传动冲击与噪音，人字形齿可抵消斜齿啮合产生的轴向力，减少轴承的轴向负载，提升传动系统的运行稳定性。

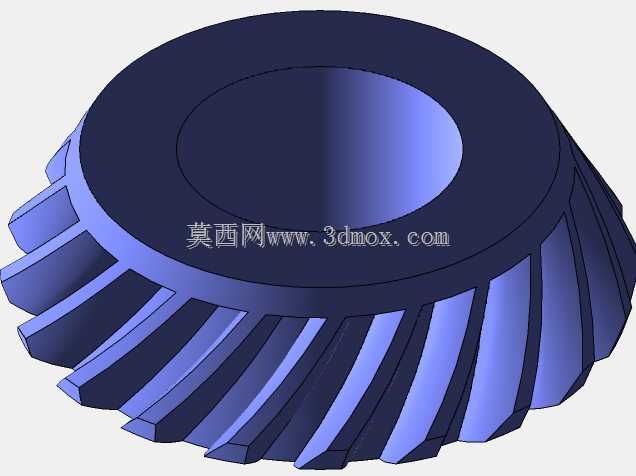

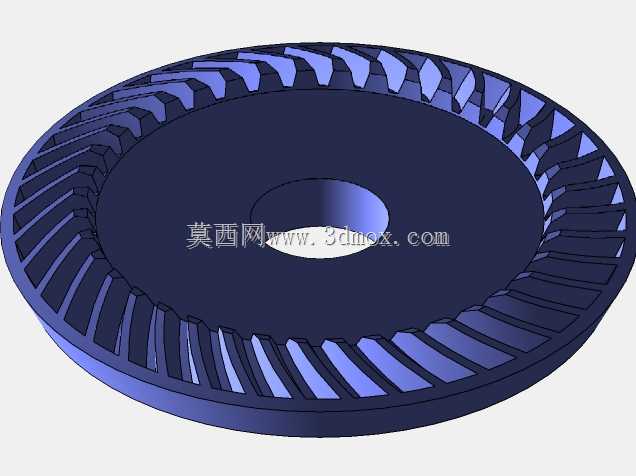

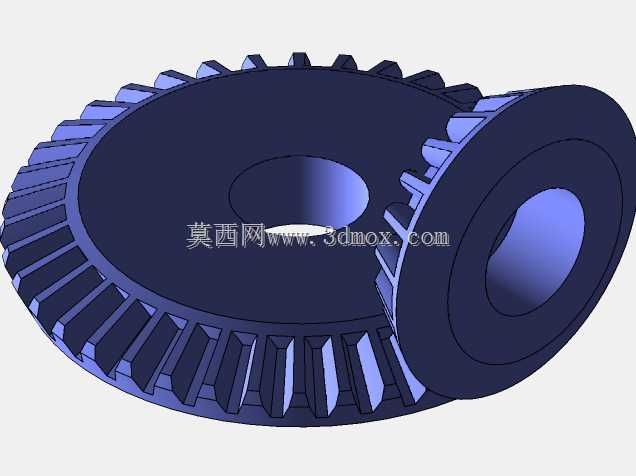

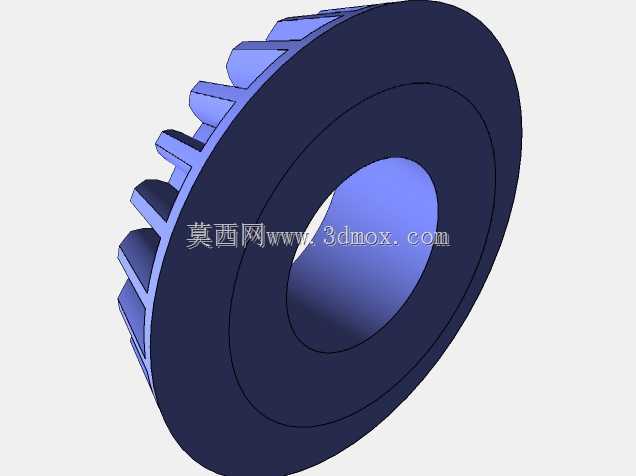

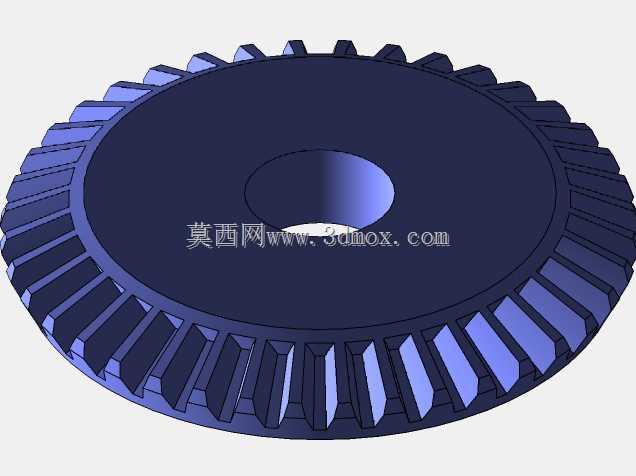

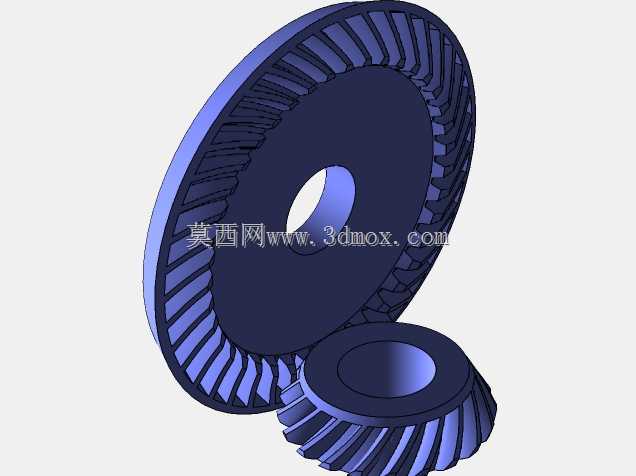

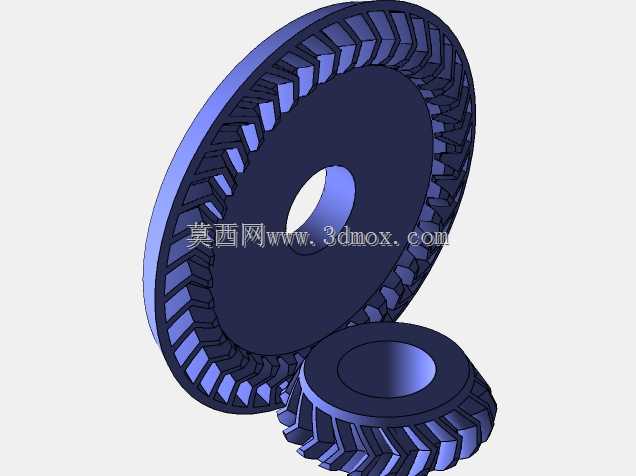

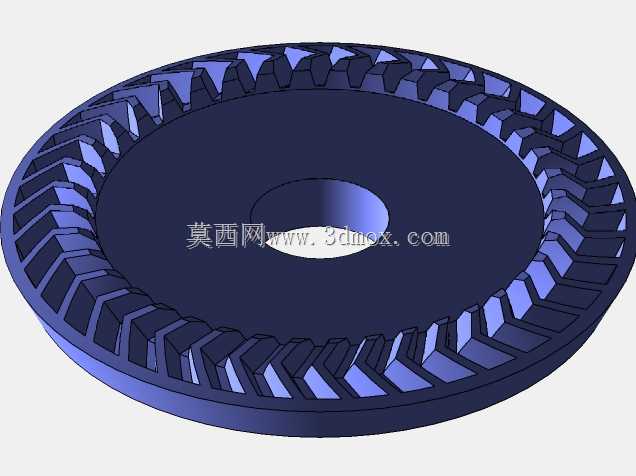

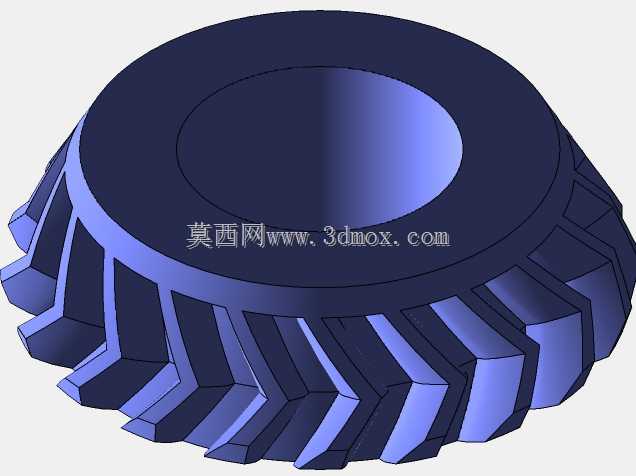

　　锥齿轮部分的建模逻辑专门设置了轴交叉角变量，常规默认状态为90度相交轴传动，可直接用于差速器、立式铣床主轴转向机构、农机割台传动箱等垂直相交轴的动力传递场景，调整交叉角参数后，也可适配非90度的相交轴传动需求，满足特殊设备的传动布局要求，建模时已预留齿侧间隙、安装距的调整变量，可根据实际加工精度、润滑需求调整啮合间隙，避免安装后出现卡滞、啮合异响等问题。从设计思路来看，这套模板没有采用固定齿形的实体建模方式，而是先搭建齿廓的渐开线参数方程，将模数、齿数、压力角、齿顶高系数、顶隙系数等核心参数设置为可驱动的全局变量，所有齿形特征、轮毂结构、安装孔位均与全局变量关联，修改参数后整个齿轮实体可自动重生，无需逐个特征调整。

　　建模过程中已考虑实际加工的工艺性，齿根过渡圆角、轮毂拔模斜度、安装孔倒角等细节特征均按常规加工要求预留，避免生成的模型出现工艺性缺陷，减少后续工艺审查的修改工作量。针对安装边界的适配，模板中齿轮的轮毂长度、轴孔直径、键槽尺寸均设置为可调整参数，可根据实际配合的轴径、轴承安装位置、箱体内部空间尺寸快速调整，锥齿轮的安装距、轮冠距参数也可直接驱动修改，能快速匹配不同箱体的安装空间要求，无需反复测量调整装配位置。在传动系统设计阶段，使用这类参数化模板可快速搭建不同传动比的齿轮组方案，直接导入装配体中验证啮合干涉、安装空间、传动路径是否合理，相比从零开始绘制单个齿轮，能将传动方案的三维验证周期缩短六成以上。

　　模板中的实体结构均按实际受力逻辑做了简化优化，没有冗余的建模特征，导入有限元分析软件时可直接进行网格划分，开展齿面接触应力、齿根弯曲应力的仿真计算，无需再对模型做大量的几何清理工作。对于非标设备设计人员来说，这类参数化模板可覆盖80%以上的常规齿轮传动场景，不管是小模数的精密仪表齿轮，还是大模数的重载矿山设备齿轮，都可通过调整参数快速生成对应模型，有效减少重复建模的工作量，把更多精力放在传动方案的优化与结构强度校核上。锥齿轮部分的建模还考虑了配对啮合的逻辑，调整主动轮参数后，从动轮的对应参数可同步匹配，保证啮合齿形的一致性，避免出现配对齿轮齿形不匹配、啮合错位的问题，生成的模型可直接导出工程图用于加工生产，齿形的参数精度可满足常规铣齿、滚齿加工的要求，无需再对齿形曲线做二次修正。
