直齿圆柱传动齿轮结构设计

项目分类:通用机械零部件 发布时间:2024-05-24 ID:751850
  • 直齿圆柱传动齿轮结构设计

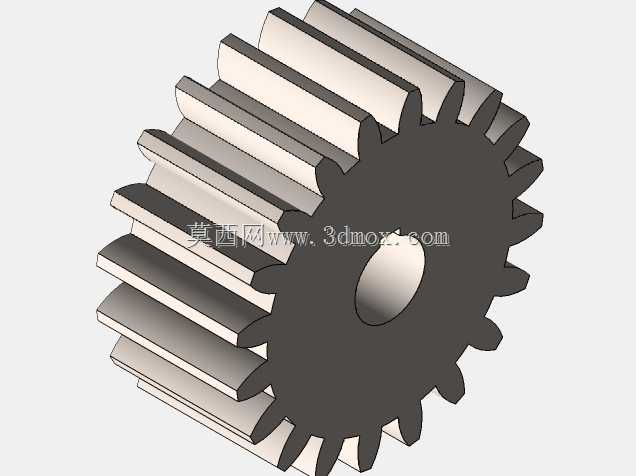

  这款直齿圆柱齿轮是机械传动系统里应用覆盖面极广的基础零件,日常在小型动力传输工位、自动化输送线的动力分配单元、小型机床进给机构、汽车辅助传动支路里都能见到同结构产品的身影,核心作用是在平行轴之间完成旋转运动与扭矩的传递,通过啮合过程中齿面的连续接触,把输入端的转速、扭矩按照预设的传动比转换后输出到执行端,保障整套传动链路的运动同步性与动力传递效率。

  从实际选型适配的角度看,这类直齿轮的安装边界首先要匹配传动轴的轴径尺寸,中心内孔的公差带通常选取基孔制过渡配合,既保证装配时不会出现松旷打滑,也能避免过盈量过大导致装配应力集中,长期运转下出现内孔开裂的问题。齿顶圆、齿根圆的尺寸需要和配对齿轮的参数严格匹配,中心距的安装误差要控制在允许公差范围内,不然会出现齿侧间隙过大导致传动冲击噪音,或是间隙过小出现卡齿、齿面异常磨损的情况。齿宽尺寸的设计需要结合传递扭矩的大小核算,齿宽过窄会导致单位齿面载荷过大,加速齿面疲劳点蚀,齿宽过宽则会提高加工精度要求,容易出现齿向载荷分布不均,导致轮齿局部过载断裂。

  设计这类直齿轮的时候,首先要根据传动链路的额定输入扭矩、工作转速、预期使用寿命确定模数参数,模数是决定轮齿承载能力的核心指标,模数越大轮齿的抗弯强度越高,能承受的冲击载荷也越大,但同等传动比下整体结构尺寸也会相应增大。齿数的选择需要结合传动比要求,同时要尽量避免和配对齿轮出现齿数整倍数关系,防止啮合过程中某几个齿反复固定接触,造成局部齿面不均匀磨损。齿廓采用标准渐开线齿形,压力角选取通用的20度标准值,保证和市面上同参数标准齿轮的互换性,不需要单独定制配对零件,降低后期维护更换的成本。轮齿的端面做了微小的倒角处理,既可以去除加工过程中产生的飞边毛刺,也能在装配啮合时起到导向作用,避免装配过程中磕碰损伤齿顶棱边。中心孔的位置严格和齿轮分度圆同轴,径向跳动公差控制在对应精度等级要求范围内,防止高速运转时出现偏心振动,影响整套传动系统的运转平稳性。

  实际应用场景中,这类直齿轮不需要轴向分力抵消结构,支撑轴承只需要承受径向载荷,相比斜齿轮的支撑结构设计更简单,非常适合中低速、载荷平稳的传动工位,比如小型包装设备的送料辊传动、自动化生产线的工件移位机构、小型农机的辅助传动单元、家用机电产品的动力传递结构里都大量使用。在开式传动场景下使用时,需要预留润滑脂的填充空间,定期补充润滑介质降低齿面磨损;在闭式齿轮箱内使用时,要结合润滑油的飞溅路径调整齿轮安装位置,保证轮齿啮合区域能得到充分润滑,带走啮合过程中产生的摩擦热量,避免齿面温度过高出现胶合失效。

  建模过程中,轮齿的渐开线齿廓通过参数化方程生成,保证齿形的精度符合加工要求,齿根位置做了标准的圆角过渡,降低应力集中系数,提升轮齿的抗弯曲疲劳强度。整体结构采用实心辐板式设计,适合小尺寸、中等载荷的应用场景,相比腹板式结构加工工艺更简单,批量生产时的加工成本更低,零件的整体刚性也更好,在频繁正反转的传动工况下,不会出现辐板变形导致的传动精度下降问题。安装时需要注意轴向定位,通常通过轴肩和挡圈配合固定齿轮的轴向位置,防止运转过程中齿轮出现轴向窜动,导致轮齿啮合长度不足,局部载荷过大引发断齿故障。日常维护过程中,只需要定期检查齿面的磨损情况、齿侧间隙的变化量,当齿面磨损量超过齿厚的允许值时及时更换,就能保障整套传动系统的长期稳定运行。
