工业防爆型压力变送器结构设计

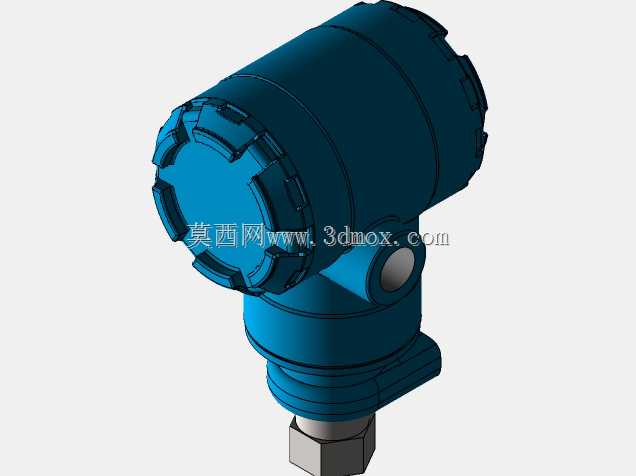

　　在石化、油气输送、化工反应釜配套、市政水务管线这类存在压力监测需求的工业场景里，压力变送器是过程参数采集链路里的核心前端部件，这款模型还原的是目前工业现场应用占比最高的隔爆型压力变送器结构，从建模细节上能看到完整的结构逻辑。先从安装边界说起，模型底部的过程连接段采用标准外螺纹配置，适配工业现场最常用的引压管接口，安装时不需要额外做转接件加工，螺纹段上方的六角锁紧结构是现场安装时的受力位，用普通开口扳手就能完成紧固，不需要专用工装，这部分的尺寸完全贴合现场安装的操作空间要求，不会出现扳手卡滞的问题。往上的传感腔体段做了阶梯式的密封结构，隔爆面的配合间隙、配合长度都符合隔爆型仪表的设计规范，建模时特意还原了腔体壁厚，

　　这个厚度是为了满足内部电路出现燃爆时，壳体能承受内部压力且不会让火焰窜出壳体引燃外部易燃易爆介质，这部分的结构强度是这类变送器在防爆区域使用的核心前提。上部的电气接线腔体做了侧开的电缆引入接口，接口处的密封压紧结构也做了还原，现场布线时电缆从侧位接入，不会和上方的显示端、下方的过程连接产生空间干涉，接线腔体的内部预留了足够的接线端子安装空间，现场接线时不需要额外弯折电缆，操作空间充足。顶部的端盖采用了防滑滚齿结构，现场维护时即便戴着手套也能顺利旋开端盖进行参数调校或者接线操作，端盖和壳体的配合处做了密封圈安装槽，能满足户外安装的IP65以上防护等级要求，雨天或者喷淋清洗场景下不会出现进水损坏内部电路的问题。

　　整个壳体的外形做了圆弧过渡处理，没有尖锐的棱角，一方面是避免现场安装维护时划伤操作人员，另一方面圆弧结构在粉尘环境下不容易积灰，减少现场清洁维护的工作量。从功能逻辑上看，这款结构的变送器可以直接安装在工艺管线或者设备的引压口上，不需要额外的安装支架，垂直安装的姿态能让内部的传感膜片处于水平状态，减少介质自重带来的测量零点偏移，这也是结构设计时特意考虑的安装姿态适配。建模时把各个部件的装配关系都做了清晰的拆分，壳体的各个连接螺纹、密封位、安装位的尺寸都做了参数化处理，做同系列不同量程、不同连接规格的变送器设计时，可以直接在这个模型基础上修改参数，不需要重新搭建基础结构，能大幅缩短同系列产品的开发周期。对于做自控系统集成的工程师来说，

　　这个模型可以直接导入到厂区的三维管线布局模型里，用来校验变送器安装后和周边管线、设备的安全距离，避免现场安装时出现和其他部件碰撞、或者操作空间不足的问题。另外壳体外部没有多余的凸起结构，现场做保温层包裹时也能很方便地贴合壳体外形，不会出现保温层无法固定的问题，适配北方低温场景下的仪表保温需求。整个结构的重量分布也做了优化，下部的过程连接段和上部的壳体重量配比合理，安装在长距离引压管上时不会因为重心偏移导致引压管受力变形，长期运行的结构稳定性更好。
