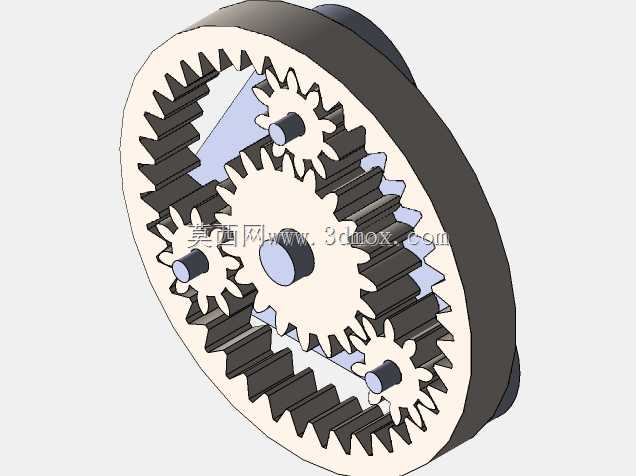

内啮合行星轮组传动结构三维设计

　　这套内啮合行星轮组结构，是我在做小型伺服减速模组项目时反复调整过的构型，最早接触这类结构是在自动化产线的小型输送工位，当时需要在有限的安装空间内实现大减速比、低回差的动力传递，普通定轴轮系要么径向尺寸超标，要么传动效率达不到工位节拍要求，最后敲定了这种单排行星轮的内啮合方案。从实际应用场景来看，这类轮组除了小型输送模组，还广泛用在协作关节的末端减速、小型AGV的驱动轮减速、精密检测设备的进给传动里，核心优势就是能在极小的轴向和径向尺寸内，把高转速低扭矩的伺服电机输出，转换成低转速大扭矩的动力输出，同时同轴传动的特性也能让整个动力单元的布局更紧凑，不需要额外做传动方向的转接。

　　做这个结构的三维设计时，最先要敲定的不是齿形参数，而是安装边界的约束——当时项目给的安装空间是外径不超过120mm，轴向总厚度不超过35mm，输入轴和输出轴必须同轴，中心安装孔的直径要适配8mm的电机输出轴，内齿圈的外圆要预留3个M4的螺纹安装孔，用来把整个轮组固定在设备的安装基板上。基于这些边界，我先确定了内齿圈的分度圆直径为96mm，三个行星轮均匀分布在太阳轮和内齿圈之间，行星轮的分度圆直径设为24mm，太阳轮分度圆直径为48mm，这样算下来的减速比刚好是3:1，匹配当时工位需要的输出转速要求，同时三个行星轮呈120度均匀布置，能让传动过程中的径向力完全抵消，不需要额外给行星架做加强的径向支撑，就能保证传动过程的平稳性。

　　设计思路上，我没有采用传统的行星架悬臂销结构，而是给每个行星轮都做了内嵌的微型轴承安装位，行星轮和销轴之间通过深沟球轴承实现滚动摩擦，这样能大幅降低传动过程中的磨损，提升整个轮组的使用寿命，毕竟在自动化设备里，这类传动部件的设计寿命往往要求达到上万小时的连续运转，滑动摩擦的结构很难满足寿命要求。齿形部分我选用的是标准渐开线直齿，没有做斜齿设计，一方面是直齿的加工成本更低，后期如果需要开模或者机加工做样件，不需要额外的斜齿加工工装，另一方面直齿的轴向力几乎为零，不需要额外设置推力轴承来抵消轴向载荷，能进一步压缩轴向的安装尺寸，刚好匹配当时项目的厚度限制。

　　从功能特性来看，这套轮组的传动效率能达到97%以上，因为内啮合的齿轮滑动率远低于外啮合结构，三个行星轮同时参与啮合，每个轮齿承受的载荷更小，运转过程中的噪音也更低，在实验室的静音测试里，3000转输入转速下，一米外的噪音值不到55分贝，完全满足精密检测设备的噪音要求。另外这种结构的回差可以控制在10弧分以内，如果在装配时对行星轮的销轴位置做微调，还能进一步把回差压缩到5弧分以内，适配需要正反转频繁切换的传动场景，比如点胶设备的Z轴进给、视觉检测设备的转盘驱动，这类场景对传动回差非常敏感，普通的定轴轮系很难达到这么低的回差水平。

　　实际建模过程中，我特意把内齿圈的外圈做了一个小的定位凸台，凸台直径比安装基板的定位孔小0.02mm，装配时可以直接把凸台卡进安装孔里，不需要额外做同轴度找正，能大幅提升现场装配的效率，也能避免装配偏差导致的齿轮啮合偏载问题。太阳轮的中心孔我做了D型切边，和电机输出轴的D型轴匹配，不需要额外的键连接就能传递足够的扭矩，避免了键连接带来的间隙问题。行星架的输出端我做了一个标准的十字槽安装位，可以直接连接外部的输出法兰或者负载转盘，不需要额外做转接件，进一步压缩整个传动单元的总长度。

　　很多新手在做行星轮组建模时，容易忽略行星轮和内齿圈、太阳轮的侧隙问题，我在做齿形参数设置时，特意给每个啮合副留了0.03mm的法向侧隙，这个侧隙既能保证齿轮在热胀冷缩的情况下不会出现卡滞，也不会因为侧隙过大导致回差超标，同时在齿顶部分做了0.2mm的倒角，避免装配时齿顶磕碰，也能减少啮合过程中的应力集中。另外我在行星架的销轴安装位置做了0.01mm的过盈配合设计，销轴压入行星架后不需要额外的固定螺丝，就能保证销轴不会在运转过程中出现窜动，简化了装配工序。

　　从安装维护的角度来说，这套结构的拆解非常方便，只需要拆掉内齿圈一端的挡圈，就能把整个行星轮组和太阳轮从内齿圈里抽出来，如果后期某个行星轮的轴承出现磨损，只需要更换对应的行星轮组件即可，不需要更换整个轮组，能大幅降低后期的维护成本。在做干涉检查时，我特意模拟了整个轮组运转一周的所有位置，确认齿轮之间、行星架和内齿圈之间、行星轮和行星架之间都没有干涉，最小间隙保持在0.5mm以上，即使加工过程中出现一定的公差累积，也不会出现运转卡滞的问题。
