适配3D打印机装配的626z微型滚动轴承

　　在桌面级FDM3D打印机的运动机构设计中，微型深沟球轴承的选型直接决定了运动副的运行精度与整机使用寿命，626z作为小尺寸带密封结构的轴承型号，是挤出机构、惰轮张紧、线性导轨限位等位置的常用配套零件。这类轴承的核心功能是承接旋转轴的径向载荷，同时兼顾少量轴向窜动的限位作用，在3D打印机的送丝路径中，挤出齿轮的转轴需要稳定的低摩擦支撑，若轴承间隙过大或转动阻尼不均，会直接导致送丝力度波动，出现打印层厚不均、堵头、拉丝等常见工艺问题。从结构设计角度看，626z采用双侧铁封防尘结构，能够阻挡打印过程中产生的PLA、ABS碎屑以及环境中的粉尘进入滚道，避免滚动体与保持架出现异常磨损，相比开式轴承更适配桌面制造设备的半开放使用环境，

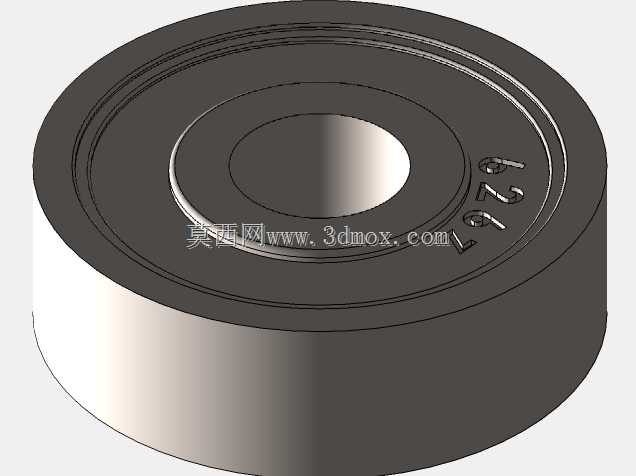

　　无需频繁加注润滑脂即可维持长时间稳定运行。在安装边界上，这类微型轴承的内孔与轴采用过渡配合，通常轴径公差控制在g6区间即可保证装配后无打滑、无卡滞，外圈与安装座孔采用H7公差配合，安装时需避免直接敲击轴承外圈，应通过工装均匀压入配合位，防止保持架变形导致转动阻尼增大。从实际应用场景延伸来看，这类小尺寸轴承除了3D打印机装配使用外，还可用于小型传动机构、微型电机输出端、精密仪器的转动支撑位，其紧凑的外形尺寸能够在有限的安装空间内提供稳定的旋转支撑，滚道经过精磨加工后，滚动体的运行轨迹一致性好，空载转动时无卡顿、无异常异响，能够满足中低转速下的长期运转需求。设计这类轴承的三维模型时，需要重点还原内圈、外圈、滚动体、防尘盖的配合间隙，

　　既要保证模型外观与实物一致，也要在装配层级上还原各零件的装配关系，方便设计人员在整机装配时直接调用，完成干涉检查与安装位的尺寸校核。在3D打印机的X/Y轴传动惰轮位置，626z轴承通常配套M6螺栓作为转轴使用，安装时需要预留0.1-0.2mm的轴向间隙，避免皮带张紧后轴承外圈被压死导致转动阻力增大，进而引起丢步、传动异响等问题。轴承的密封盖与内圈之间的间隙设计也十分关键，间隙过大会降低防尘效果，间隙过小则会与内圈产生摩擦，增加运转阻尼，626z的密封结构采用非接触式设计，在保证防尘能力的同时不会额外增加转动阻力，适配3D打印机这类低载荷、高转速稳定性要求的使用场景。从材料选择来看，这类轴承的套圈与滚动体通常采用高碳铬轴承钢制造，

　　经过淬火处理后硬度达到HRC61-65，具备足够的耐磨性与抗疲劳强度，保持架多采用冲压钢板结构，重量轻且结构强度足够，能够在高速运转时稳定引导滚动体在滚道内均匀分布，避免滚动体之间出现直接摩擦。在整机结构设计阶段调用该三维模型时，可直接根据模型的外形尺寸预留安装位，内圈直径6mm的尺寸适配常用的M6紧固件，外圈直径19mm、厚度6mm的尺寸也与市面上多数3D打印机的惰轮支架、挤出机壳体的安装位兼容，无需额外调整安装结构即可完成替换装配。对于设备维护人员来说，这类轴承属于易损件，当出现转动卡顿、异响、径向间隙过大时直接更换即可，其标准化的尺寸规格具备极强的通用性，无需定制即可快速采购替换，降低设备的维护成本与停机时间。在三维建模过程中，需要准确还原轴承端面的型号标识细节，方便装配时快速识别轴承型号，避免错装其他尺寸的零件，同时滚道的圆弧曲率需要与滚动体直径匹配，保证模型在做运动仿真时能够真实反映轴承的转动状态，为后续的结构优化、受力分析提供准确的模型基础。
