四位七段数码显示器件结构设计

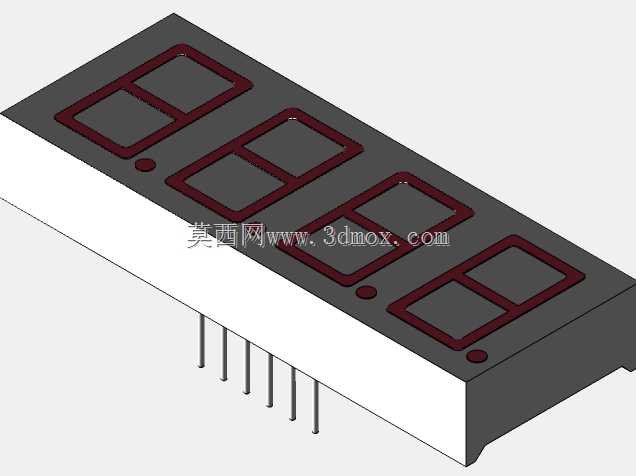

做小型测控装置、计数面板、温控仪表的结构设计时，四位七段数码管是绕不开的人机交互核心元件，这次建模的5463AS-1型四位共阳数码管，完全贴合量产直插封装的实际尺寸边界，做PCB布局、面板开孔时可以直接调用装配，不用反复核对实物公差。从实际应用场景看，这类数码管常被用在小型工业计数器、家用温控器、电源电压显示模块、简易计时装置上，相比液晶显示，它的自发光特性在车间强光、弱光环境下都有清晰的显示效果，响应速度快，没有液晶的拖影问题，适合需要快速读取数值的工业现场场景。设计建模时优先还原了元件的安装边界：底部直插引脚的间距严格遵循2.54mm标准排距，12个引脚的伸出长度、引脚直径都和量产实物一致，做PCB封装匹配时不会出现引脚对位偏差；本体的长宽高尺寸按照实际封装做了1:1还原，黑色塑壳主体的边缘倒角、显示面的红色滤光层凹陷深度都做了细节还原，面板开孔时可以直接参考本体外轮廓做避让，避免出现装配后面板压到显示面、或者缝隙过大漏光的问题。功能结构上，四个数码管单元沿本体长度方向等距排布，每个单元的小数点位置对应右下角，和常规四位数码管的段码定义完全匹配，做电路驱动设计时不用调整段码映射逻辑；显示面的红色段码边框做了微凸处理，还原实物段码的遮光结构，避免相邻段发光时出现串光问题。建模时特意区分了塑壳基体、红色段码透光层、金属引脚三个不同的结构部分，装配时可以分别赋予不同材质属性，做整机渲染、结构干涉检查时能更清晰的区分各部分结构。做面板装配设计时要注意，这类直插数码管的显示面和PCB板的距离是固定的，设计面板压条时要预留0.1-0.2mm的压缩间隙，避免压坏塑壳本体；引脚焊接时的过孔尺寸要匹配引脚直径，不要开过大的孔，避免波峰焊时出现焊锡爬升到引脚根部导致的连锡问题。另外这个型号的数码管属于共阳封装，公共端引脚位置和同尺寸共阴型号有区别，建模时特意在引脚对应位置做了定位标记，结构设计时可以同步核对引脚定义，避免硬件打样时出现封装引脚顺序错误的问题。从结构可靠性角度看，这类数码管的塑壳本体采用耐高温PBT材质，过波峰焊时不会出现壳体变形，建模时也还原了壳体底部的定位凸点，PCB上对应位置做定位孔装配时，可以起到防呆作用，避免插件时装反方向。
