3D打印小型机械虹膜光圈结构设计

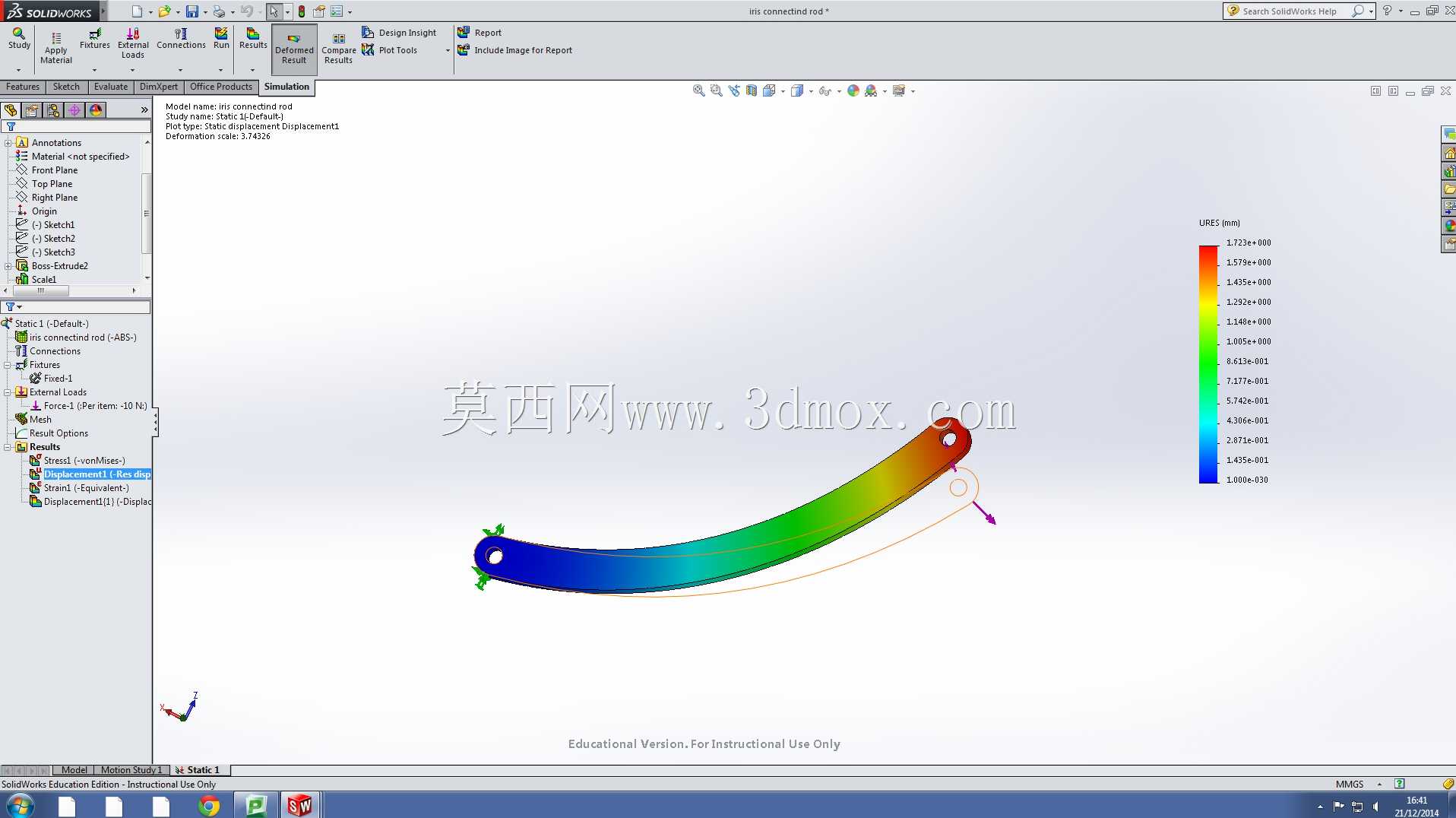

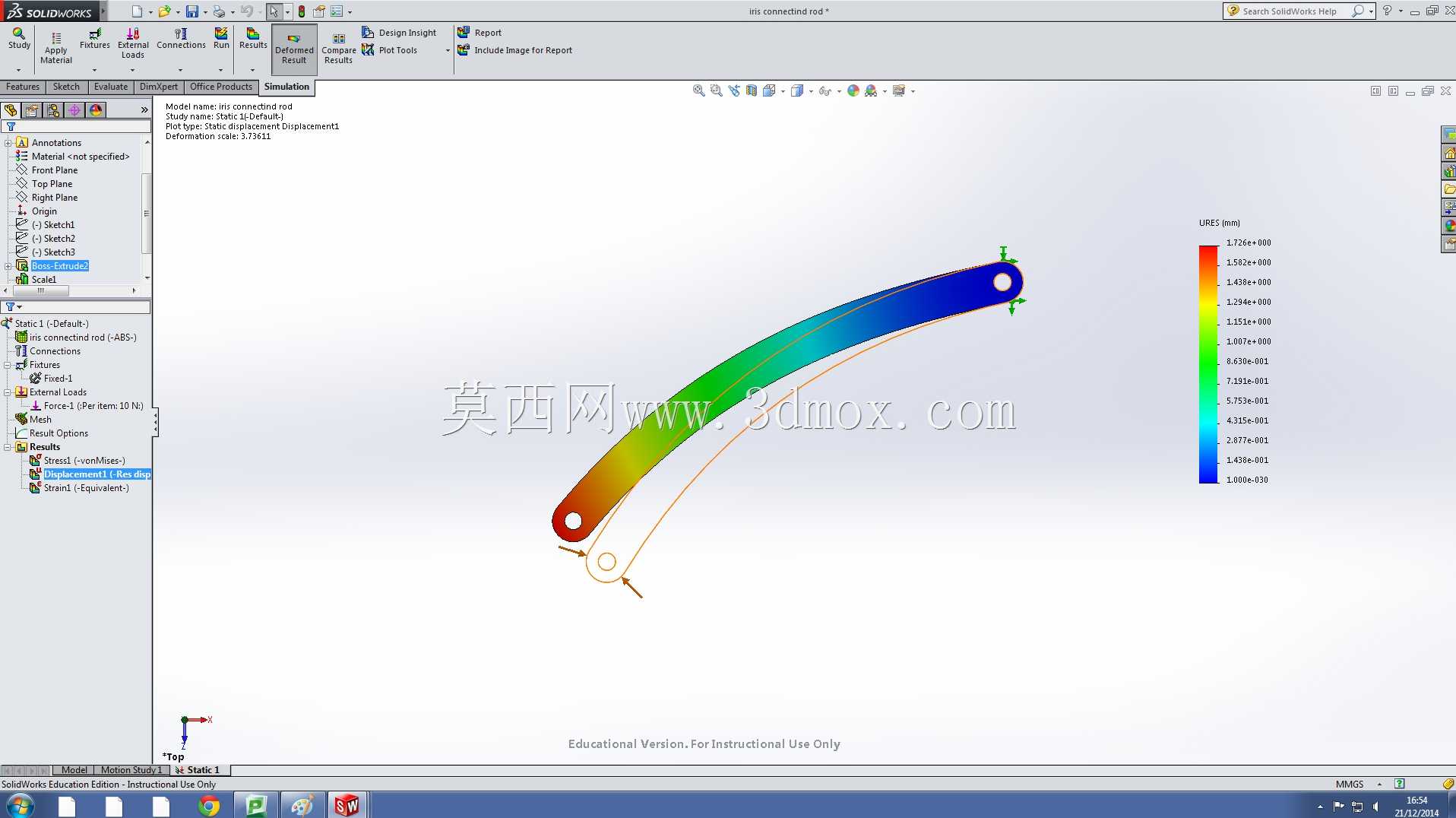

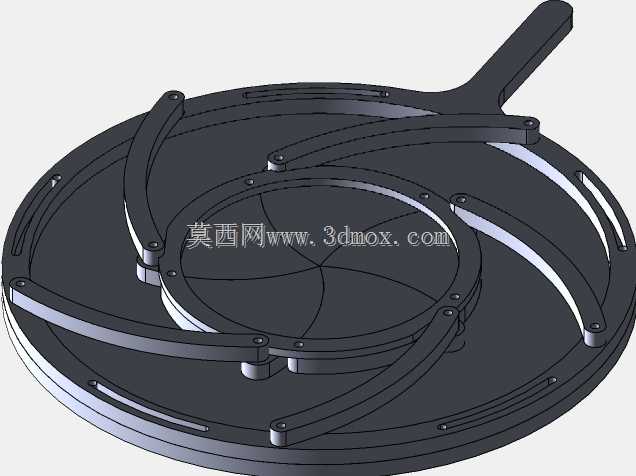

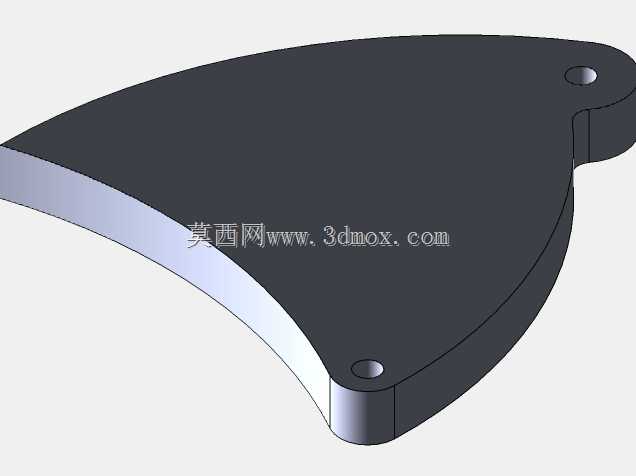

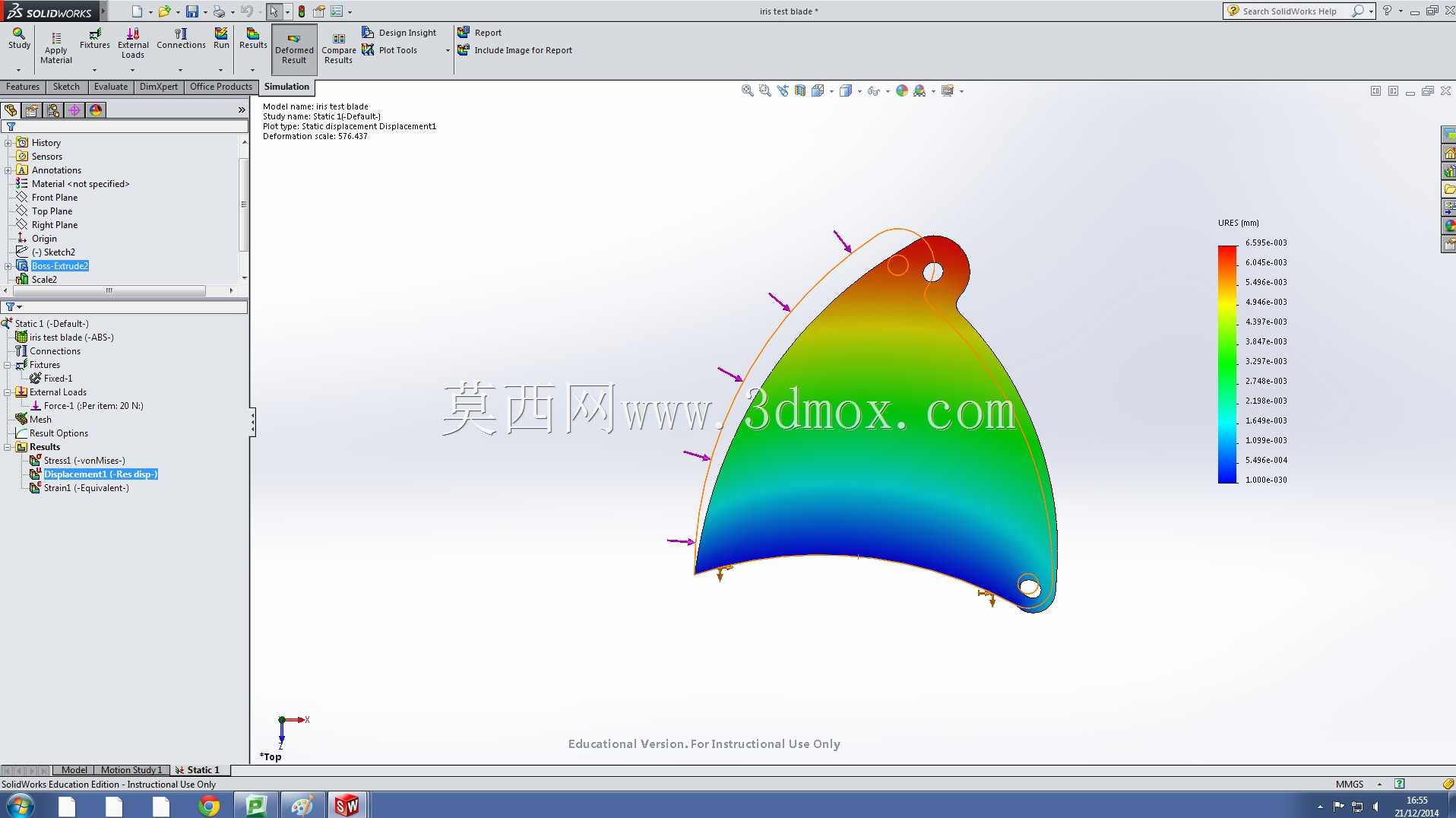

　　这款机械虹膜结构最初是为桌面级小型光学实验装置的通光孔径调节需求开发，适配3D打印快速成型的制造场景，不需要复杂的金属切削加工就能完成整套组件的制作，在小型DIY光学设备、教学演示教具、创意文创装置的光通量调节环节都能找到适配场景。从实际使用逻辑来看，这套结构通过外置拨杆的周向转动，带动环向均布的叶片同步收拢或展开，能够在环形边界内实现连续的通光孔径变化，全程没有卡滞点位，叶片之间的重叠量经过反复校核，在最小孔径状态下也不会出现漏光缝隙，完全满足小型光学通路的遮断与通光量调节需求。设计阶段优先考虑了3D打印的工艺约束，所有叶片的壁厚都控制在1.2mm以上，避免打印过程中出现翘曲变形，相邻叶片的转动销轴与安装孔的配合间隙预留了0.

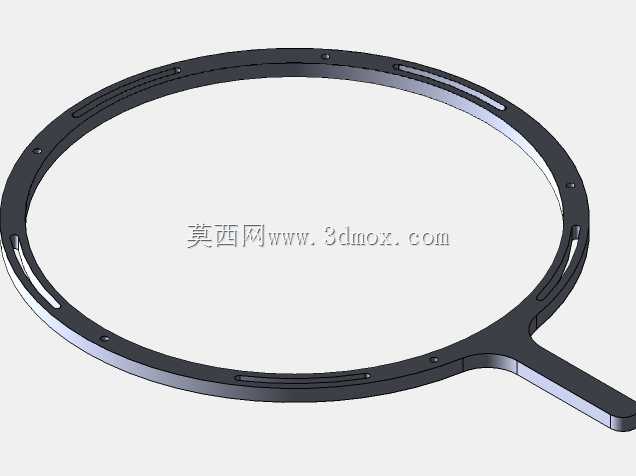

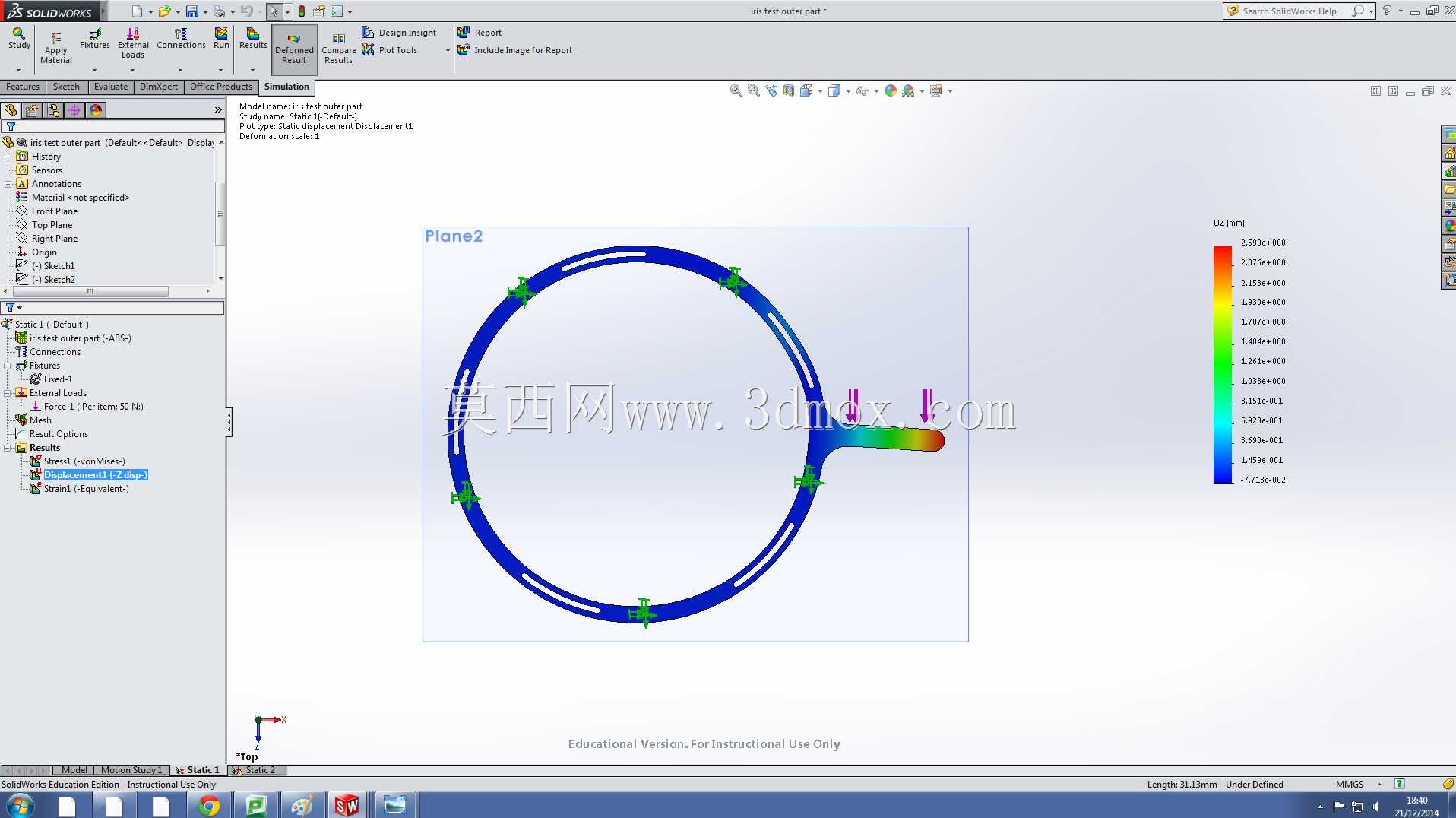

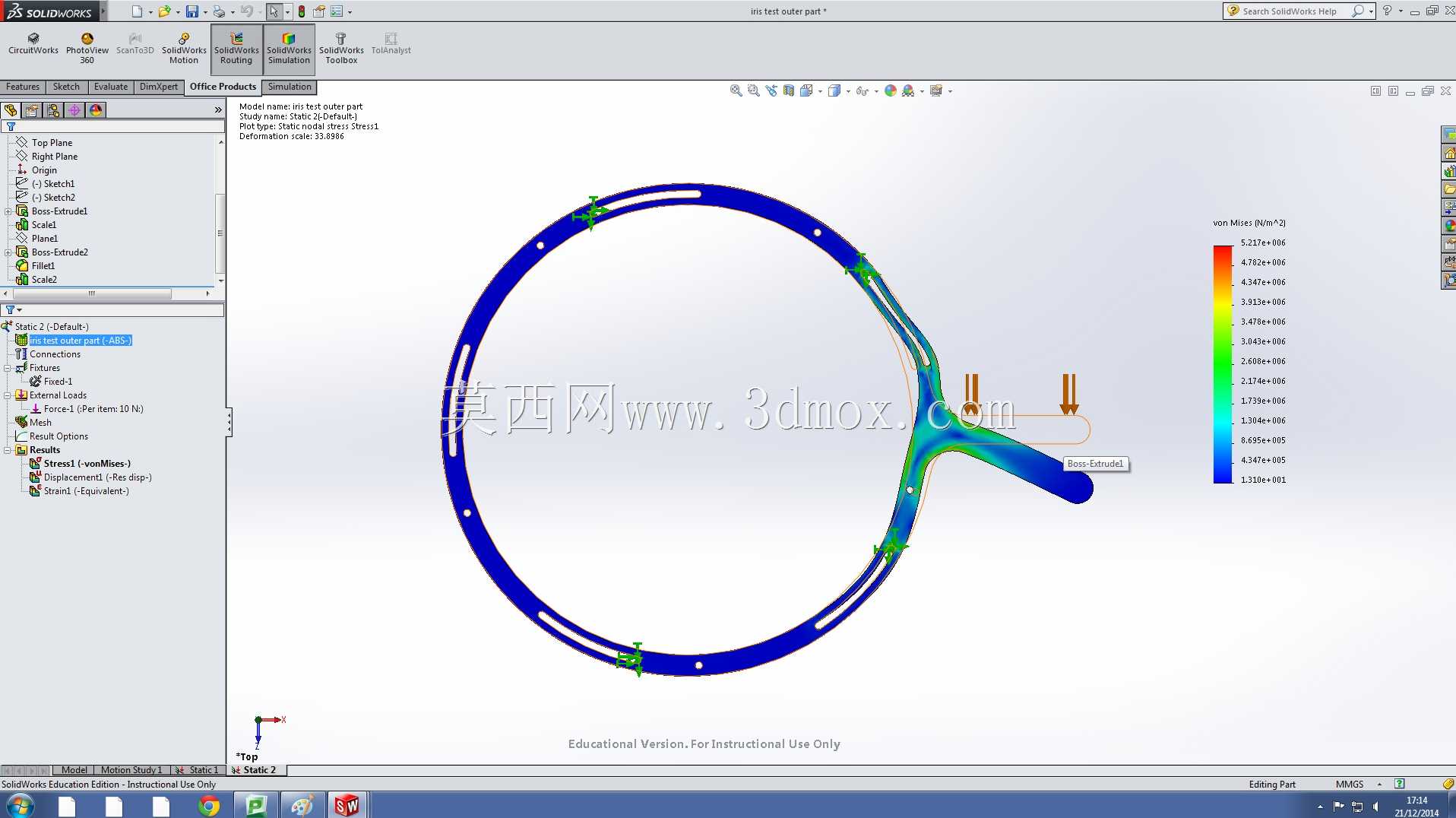

　　15mm的公差，既能够保证转动顺滑，又不会因为间隙过大出现叶片晃动导致的光圈圆度偏差。整个结构的安装边界完全依托环形基座展开，基座外圈直径控制在80mm范围内，厚度仅6mm，不需要额外的固定支架，直接通过基座上预留的三个均布安装孔就能固定在光学通路的安装面板上，安装孔位采用M3螺丝的适配尺寸，和常规小型光学实验台的安装孔距完全兼容。结构的驱动端只需要一个伸出长度12mm的拨杆，拨杆的操作行程对应光圈从全闭到全开的整个调节范围，操作力控制在2N以内，不需要额外的助力结构就能手动完成调节，也可以根据使用需求在拨杆位置加装微型舵机实现电控调节。叶片的型线采用渐开线拟合设计，保证在整个调节行程中，通光孔始终保持正圆形，

　　不会因为叶片转动出现多边形偏差，影响光路的均匀性。环向布置的叶片转轴全部集成在基座的环形槽内，没有外露的突出结构，避免日常使用过程中剐蹭到周边的光学元件，基座背面设计有1mm深的定位止口，安装时可以直接嵌在面板的预开孔内，不需要额外调整同轴度就能保证光圈中心和光路中心重合。考虑到3D打印材料的耐磨特性，所有转动配合的接触面都做了0.1mm的凸起减摩设计，减少转动过程中的接触面积，长时间反复调节也不会出现磨损掉屑的问题，整套结构没有额外的弹性件、紧固件，所有组件都可以通过卡扣结构完成装配，不需要螺丝或者胶水粘接，打印完成后只需要将叶片依次卡入基座的转轴位，再盖上压圈就能完成整套组装，装配全程不超过5分钟。在实际测试过程中，

　　这套结构可以实现从2mm到35mm的连续通光孔径调节，调节过程中叶片的同步性误差小于0.2mm，完全满足小型光学装置的使用需求，除了光学场景之外，也可以作为小型通风口的风量调节结构、创意装置的开合机构使用，只需要根据实际安装场景调整基座的安装孔位尺寸，不需要改动核心的叶片联动结构就能快速适配。
