NEMA17规格步进电机结构设计方案

　　在桌面级自动化设备、小型数控加工装置、3D打印运动轴、实验室精密位移平台这类对安装空间有严格限制的场景里，NEMA17规格步进电机是应用频次极高的动力执行元件，这类电机的安装法兰尺寸遵循行业通用的42mm见方标准，能适配绝大多数标准化的电机安装座、同步轮传动副、丝杠直连结构，不需要额外做定制转接件就能完成装配，大幅降低设备开发阶段的结构适配成本。从结构设计逻辑来看，这款步进电机的主体采用方形叠片定子外壳搭配前端法兰安装面的布局，前端法兰上预留的四个安装孔位完全匹配NEMA17标准的孔距参数，安装时可以直接通过螺栓将电机固定在设备的安装立板或者电机座上，输出轴的轴径、伸出长度也符合通用配套件的尺寸要求，不管是搭配同步带轮做远距离传动，

　　还是通过联轴器直连滚珠丝杠做直线运动驱动，都能直接选用市售的标准传动配件，不需要单独定制轴连接零件。电机的定子部分采用叠压硅钢片结构，绕组排布经过优化，在保证输出扭矩满足小型设备负载需求的前提下，尽可能压缩了电机本体的轴向长度，能适配设备内部狭窄的安装空间，避免和设备内部的走线槽、其他传动部件产生空间干涉。后端的端盖结构做了平整化处理，部分需要加装编码器的应用场景里，也能直接在后端适配标准尺寸的编码器安装座，不需要额外对电机端盖做二次加工。在实际设备选型过程中，结构工程师首先会核对电机的安装边界尺寸，确认法兰尺寸、安装孔位、轴伸长度和自身设计的安装位完全匹配，其次会根据负载的运动扭矩需求、运行转速区间确认电机的绕组参数是否适配，

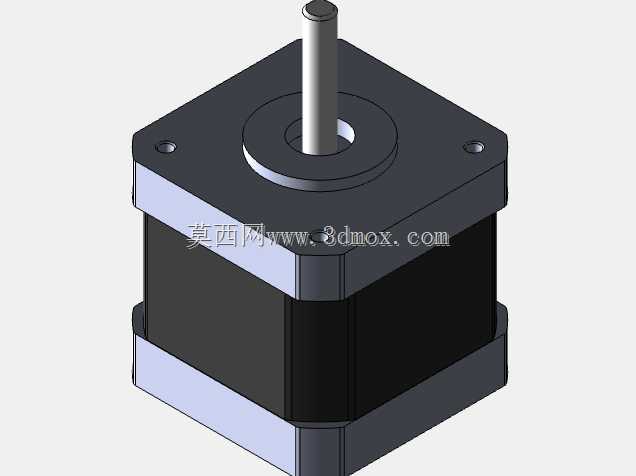

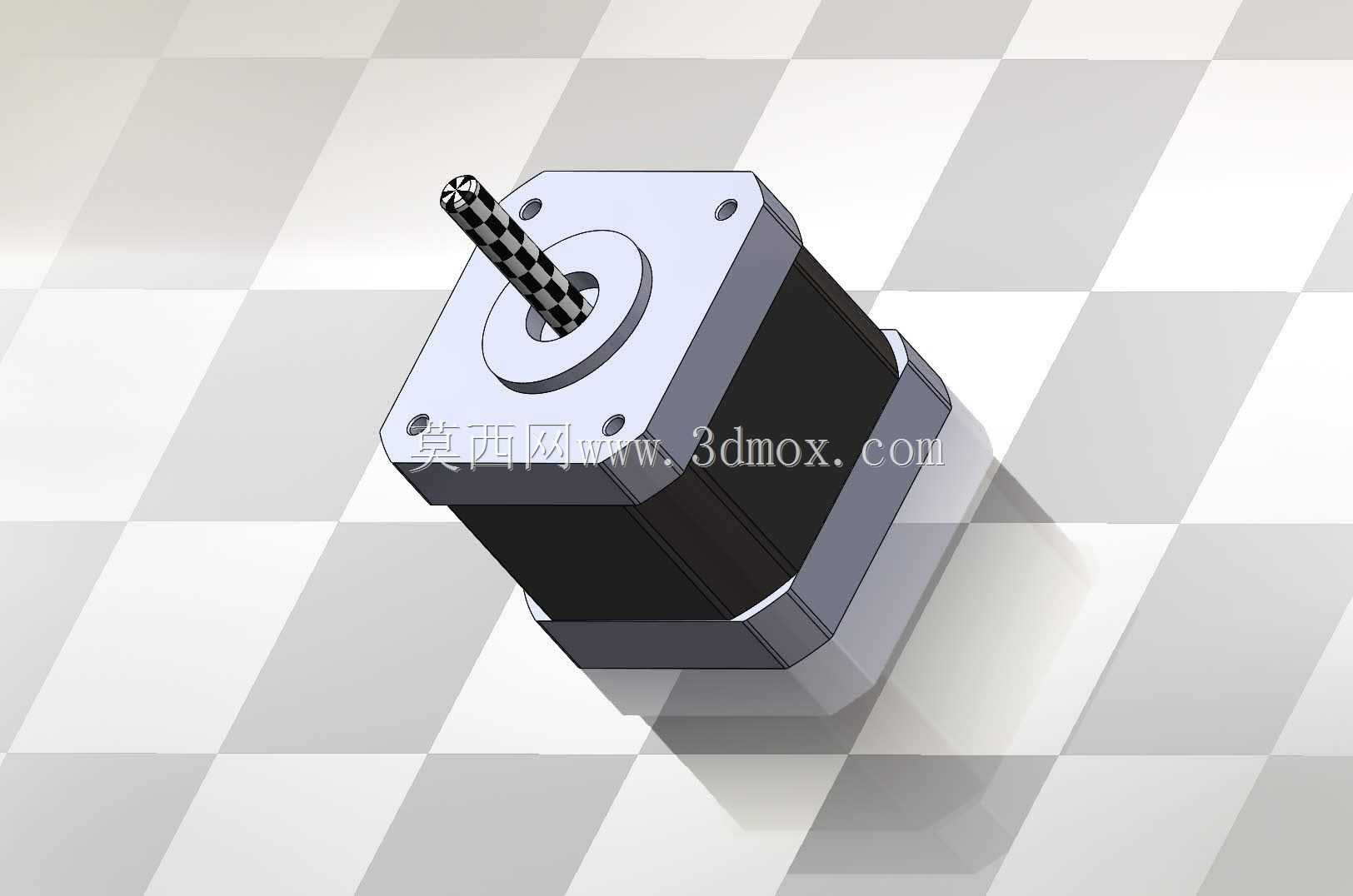

　　这款模型完整还原了电机的外部所有装配特征，包括法兰面的定位止口尺寸、输出轴的扁位结构、外壳的倒角细节，在做设备整体装配干涉检查的时候，可以直接将模型导入装配体，模拟真实的安装状态，检查电机和周边的走线、结构件、传动件是否存在空间冲突，提前规避装配阶段才发现的尺寸干涉问题。很多初次做小型自动化设备设计的工程师，容易忽略电机安装面的止口配合尺寸，往往只核对安装孔的孔距，实际装配时会出现电机定位偏移，导致输出轴和传动部件不同心，运行过程中出现抖动、噪音过大甚至传动件过早磨损的问题，这款模型准确还原了前端法兰的止口凸台尺寸，在设计电机安装座的时候，可以直接参考止口尺寸做对应的定位凹槽，保证电机安装后的同轴度精度，减少后续的调试工作量。在动态装配模拟场景中，这款模型可以配合运动仿真插件，模拟电机输出轴带动传动部件运动的完整过程，验证传动路径上的所有部件是否存在运动干涉，比如同步带传动场景下，可以模拟电机轴转动时同步带的张紧状态、带轮和周边护罩的安全距离是否足够；丝杠直连场景下，可以验证电机轴和丝杠的同轴度偏差是否在联轴器允许的补偿范围内，提前优化结构设计，减少物理样机制作阶段的改模次数。从外形细节来看，电机外壳的散热筋结构、出线端的位置都做了准确还原，在做设备整体布线设计的时候，可以根据电机出线口的位置规划走线路径，预留足够的线缆弯曲半径，避免线缆和运动部件产生摩擦，也能让设备内部的走线更加规整。这类标准规格的步进电机，在消费级自动化设备、教学实验装置、

　　小型专用设备里的应用占比非常高，结构工程师在做方案设计阶段，直接调用准确的三维模型，能大幅缩短设计周期，不需要自己从零开始测绘建模，同时能保证所有安装尺寸的准确性，避免因为建模尺寸偏差导致后续加工的零件无法装配。很多设备在做紧凑化设计的时候，会尽可能压缩电机安装位的周边空间，这时候准确的电机三维模型就显得尤为重要，工程师可以根据模型的实际外轮廓尺寸，预留刚好足够的安装与散热空间，在保证电机正常运行的前提下，尽可能缩小设备的整体体积，提升设备的空间利用率。另外在做设备的维护性设计时，也可以通过模型模拟电机的拆装路径，确认拆装电机时不需要拆卸周边过多的其他部件，预留足够的操作空间来拧动安装螺栓、插拔接线插头，提升设备后期的维护便捷性。
