Clippard小型空气罐C型安装固定支架

　　做小型气动系统集成的时候，最头疼的就是零散气动辅件的固定问题，尤其是FRC这类竞赛级小型气动装置，空间紧凑、振动工况多，空气罐这类圆柱形储气瓶如果固定不牢，轻则管路接头松动漏气，重则罐体移位碰坏其他元件，这款适配Clippard am-2008规格空气罐的安装支架，就是针对这类场景做的结构优化。

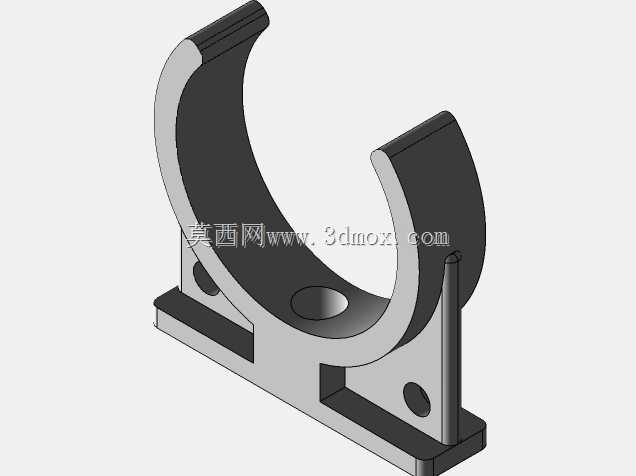

　　从结构形态来看，它采用半开式C型抱箍作为罐体夹持主体，抱箍的内圆弧面完全匹配对应规格空气罐的外径，抱箍侧壁做了加厚处理，避免长期夹持产生塑性形变导致抱持力衰减，抱箍开口处做了小角度的外翻导向，安装罐体的时候不需要完全撑开抱箍，顺着导向面就能把罐体压入抱箍内，装配效率比全包围卡箍高不少，也不需要额外的紧固件来锁紧抱箍开口，靠塑料本身的弹性形变就能提供足够的抱紧力，日常维护拆换罐体也很方便。

　　底座部分采用平板式安装结构，底座平面和抱箍主体做了三角加强筋连接，筋位从抱箍底部一直延伸到底座两端，能有效抵消设备运行时罐体产生的径向晃动载荷，避免抱箍和底座衔接处出现应力断裂。底座上预留了两个沉头安装孔，孔位间距匹配小型气动装置常用的铝型材安装槽间距，既可以用沉头螺丝直接固定在铝型材框架上，也可以固定在设备的钣金安装板上，沉孔设计能让螺丝头完全埋入底座平面，不会出现凸起干涉罐体安装的问题。

　　抱箍侧面还预留了一个圆柱形定位销，这个结构是专门针对配套空气罐的定位缺口设计的，罐体卡入抱箍的时候，定位销会嵌入罐体对应的定位槽里，完全限制罐体的周向转动，避免设备振动时罐体跟着转动拉扯连接的气管，这个细节在小型气动装置里非常实用，很多通用抱箍支架都没考虑到周向限位的问题，用久了气管容易被拧变形甚至断裂。

　　设计的时候特意把整体的安装边界控制得很小，抱箍的外径只比罐体大不到10mm，底座的突出长度也刚好覆盖安装孔位，没有多余的冗余结构，在FRC机器人这类寸土寸金的安装空间里，不会占用额外的布置空间，也不会和旁边的电磁阀、气管接头等元件产生干涉。材质选用的是具备一定弹性和结构强度的工程塑料，本身重量比金属支架轻很多，不会给小型移动类气动装置增加额外的负载，同时塑料材质不会和金属罐体产生电化学腐蚀，在潮湿的工况环境下也不会生锈，长期使用不需要做防锈处理。

　　实际使用的时候，先把支架通过两个沉头螺丝固定在预设的安装位上，确认底座完全贴实安装面、螺丝锁紧到位后，把空气罐对准抱箍的开口导向面，稍微用力按压就能把罐体卡入抱箍内，同时确认侧面的定位销完全嵌入罐体的定位槽，之后再连接罐体上的进排气管路就完成了装配，整个过程不需要额外的卡箍、扎带等辅件，固定后的罐体径向窜动量小于0.5mm，完全能满足竞赛类设备频繁移动、振动的工况要求，也适合小型桌面气动实验装置、便携气动工具的储气瓶固定使用。

　　和传统的全包围金属卡箍相比，这款支架的零件数量更少，不需要配合螺栓螺母来锁紧，装配工时能缩短60%以上，塑料本身的阻尼特性还能吸收一部分罐体传导的振动，降低管路接头处的振动应力，减少漏气故障的发生概率。抱箍的圆弧面做了微小的磨砂纹理处理，和罐体表面的摩擦力比光滑面提升30%左右，进一步避免罐体出现轴向窜动的问题，哪怕是设备倒置安装，罐体也不会从抱箍里滑脱。
