适配树莓派的红外夜视相机模块结构

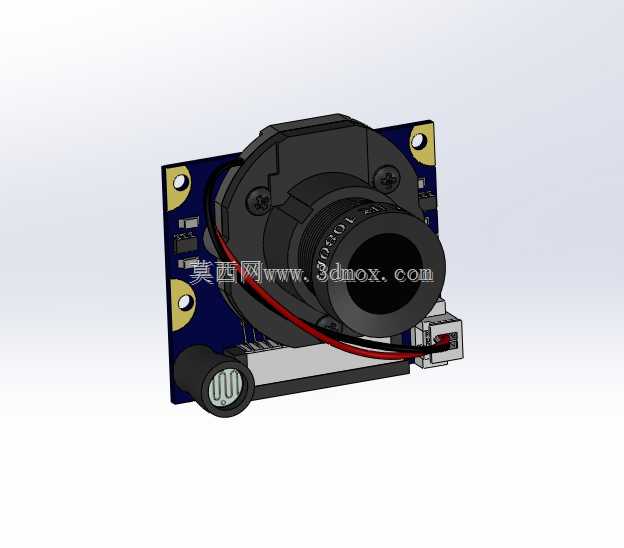

　　这款适配树莓派平台的红外夜视相机模块，主要面向嵌入式视觉采集场景设计，可直接对接树莓派4B、3B、3B+等主流单板计算机，在无可见光补光的暗光、零光照环境下完成图像采集工作，常被部署在室内安防监控点位、小型智能巡检机器人视觉端、夜间环境数据采集装置、开源硬件DIY视觉项目中，替代普通无夜视功能的USB摄像头，解决低光照下画面失效的问题。模块整体采用PCB基板作为承载主体，镜头组件居中布置在基板正面，红外补光LED分列镜头两侧，板载的红外传感器可实时检测环境光照强度，当环境照度低于设定阈值时自动触发红外补光电路点亮LED，输出人眼不可见的红外波段光线，配合镜头端的红外滤光片切换结构，实现白天彩色画面、夜间黑白红外画面的自动切换，

　　避免白天红外光线干扰导致的画面偏色问题。设计过程中优先考虑了单板计算机的安装兼容性，基板四角预留了标准M2安装孔位，孔位间距匹配树莓派官方CSI摄像头的安装尺寸，可直接通过铜柱固定在树莓派主板上方，也可通过柔性FPC排线延长安装位置，适配不同设备的内部空间布局；镜头座采用可调焦结构，旋转镜头外圈即可调整焦距，适配10cm到无穷远的拍摄距离需求，用户可根据实际部署的视距要求手动调整到清晰成像位置。电路部分的走线全部布置在PCB背面，正面仅保留镜头、补光灯、传感器接插件，避免元器件凸起影响安装贴合度，供电直接通过CSI接口从树莓派主板取电，无需额外外接电源线路，简化了整机布线难度；模块整体厚度控制在18mm以内，

　　镜头部分最大凸起高度为12mm，安装时仅需在固定面板预留直径16mm的镜头过孔即可完成外露安装，不会占用过多设备内部的堆叠空间。实际选型使用时需要注意，该模块的红外补光有效距离为3-5米，超过该距离后补光强度会明显衰减，适合近距离视觉采集场景，若需更远距离的夜视效果需要额外搭配大功率红外补光灯；模块的FPC排线接口为15pin标准CSI接口，接线时需要注意触点方向，避免反接导致的主板接口或模块烧毁。建模过程中还原了模块上的每一个细节结构，包括基板上的固定焊盘、接插件的针脚定义位置、镜头外圈的焦距刻度、红外LED的透镜弧度、板载光敏传感器的外形结构，所有安装孔位的尺寸、孔距都按照实物1:1还原，可直接用于设备内部的结构干涉检查、

　　安装位设计验证，也可用于开源硬件项目的整机装配演示动画制作。不同于普通消费级USB摄像头的一体化封装设计，这款模块采用开放式板载结构，用户可根据自身需求自行更换不同焦距的镜头，或者调整红外补光灯的排列位置，适配特殊的拍摄角度需求，结构上没有做多余的封装外壳，既降低了模块整体的重量和体积，也方便二次开发时的硬件改造。在智能小车类项目中，该模块可作为第一视角视觉采集端，配合树莓派的图像处理能力实现夜间循迹、障碍物识别功能；在家庭安防类DIY项目中，可搭配移动侦测脚本实现夜间异动抓拍、画面推送功能；在工业小型检测设备中，也可作为封闭设备内部的状态监控摄像头，无需额外布置可见光照明即可清晰拍摄设备内部的部件运行状态。
