柯达PIXPRO SP360全景运动相机结构设计

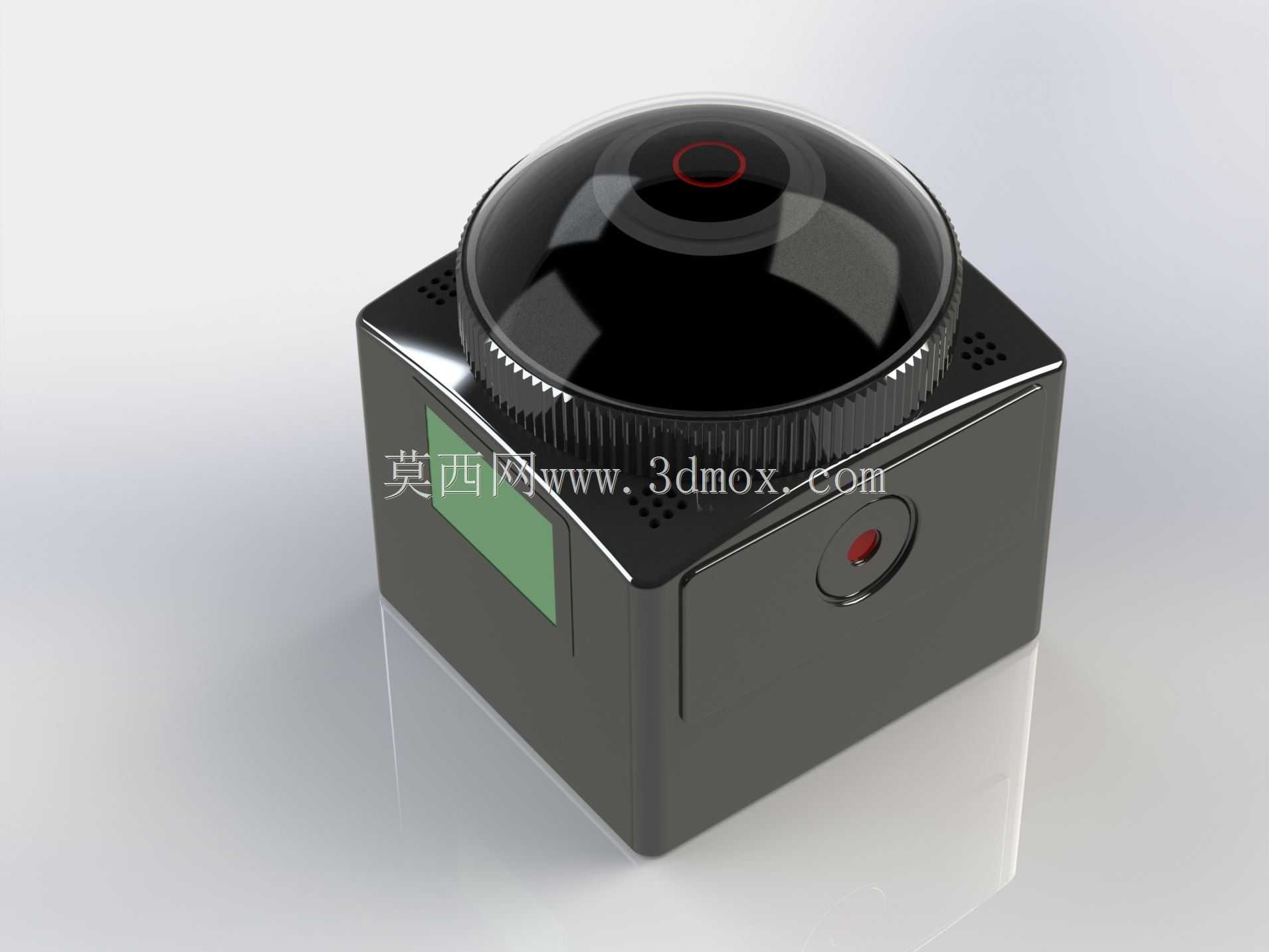

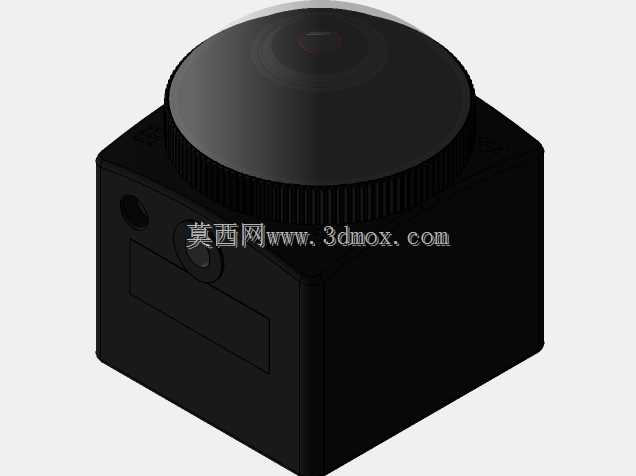

　　这款全景影像采集设备的结构设计，核心围绕360度全域视场覆盖的需求展开，区别于传统单视场运动相机的布局逻辑，光学组件被布置在机身顶部的居中位置，采用半球形透明防护罩包裹超广角镜头组，防护罩边缘做了细密的齿状防滑结构，方便用户在户外佩戴手套时也能手动调整镜头防护罩的松紧，或是外接滤镜、保护盖等拓展配件。机身主体采用近似立方体的方正造型，这种造型并非单纯的外观设计选择，而是充分考虑了多场景安装固定的需求：方正的六个平面均可作为安装基准面，配合不同的安装支架，可以实现头盔侧装、车载中控粘贴、无人机挂载、手持稳定器夹持等多种固定方式，相比曲面机身的产品，不需要额外设计异形适配底座，大幅降低了配套安装配件的开模成本，也提升了不同安装场景下的固定稳定性。

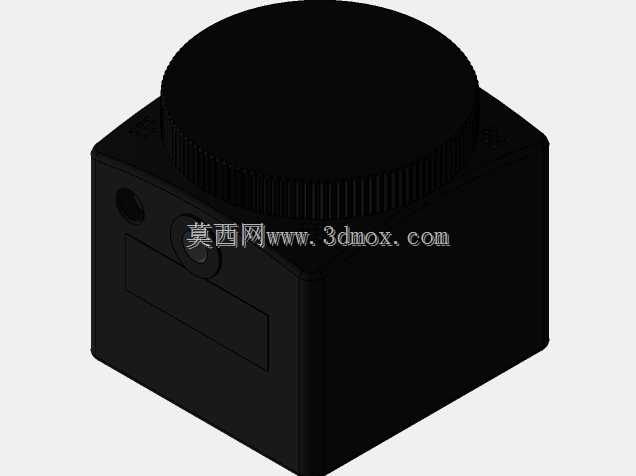

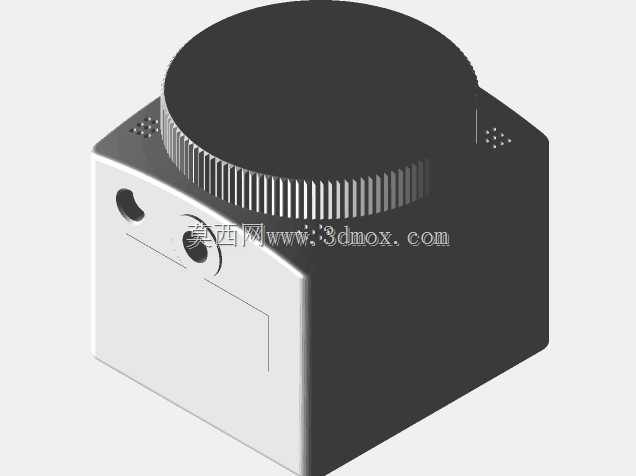

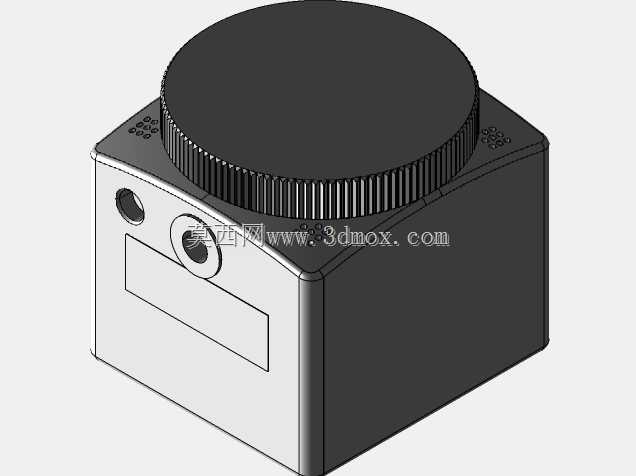

　　从功能布局来看，机身正面预留了小型显示屏的安装位，用于实时显示拍摄参数、电量、存储状态以及预览画面，屏幕旁设置了独立的录制触发按键，按键采用内凹式设计，避免设备在收纳或者运动过程中被误触启动，浪费存储空间与电量。机身侧面与镜头防护罩衔接的位置，均匀布置了细密的拾音孔阵列，这些开孔的位置经过结构优化，避开了镜头安装的密封胶圈区域，既保证了全方向的声音采集效果，也不会破坏镜头区域的防水防尘密封结构，满足户外雨天、沙尘环境下的使用要求。

　　在结构设计的细节处理上，镜头与机身主体的衔接部位做了阶梯式的密封结构，半球形镜头罩通过旋转卡扣与机身主体连接，卡扣接触面预置了硅胶密封圈，装配后可以实现IPX4级别的防泼溅能力，应对日常户外使用的溅水、扬尘场景完全足够。机身内部的空间划分非常紧凑，镜头模组占据顶部约三分之一的空间，下方依次布置主板、电池仓、存储卡槽与接口舱，所有内部组件的安装定位柱都与机身外壳一体注塑成型，减少了额外的连接固定零件，既压缩了整机的外形尺寸，也提升了整机的抗冲击性能，在跌落或者剧烈震动时，内部组件不会出现移位松脱的问题。

　　从安装边界尺寸来看，整机的立方体边长控制在50mm以内，不含镜头防护罩的机身高度约35mm，加上半球形镜头的总高度约55mm，这个尺寸刚好可以适配市面上绝大多数运动相机的通用安装夹具，用户不需要为这款设备单独购买专属的固定配件，原有运动相机的支架、快装板都可以直接复用。设备的整机重量控制在100g左右，不管是佩戴在头盔上还是挂载在无人机上，都不会给承载主体带来过大的负重负担，尤其是在无人机挂载场景下，较轻的重量不会过度影响无人机的飞行续航与重心平衡。

　　在实际行业应用场景中，这类全景相机除了普通消费者的户外运动记录用途外，还可以用于小型空间的全景影像采集，比如房产VR看房的室内画面拍摄、工程施工现场的进度记录、小型活动的全景直播素材采集等。方正的机身设计可以让设备平稳放置在桌面、地面等平面上，不需要额外支架就能完成固定机位的全景拍摄，相比需要搭配三脚架才能稳定放置的圆柱形全景相机，在狭小空间内的使用灵活性更高。设备的镜头视场角覆盖水平360度、垂直200度以上，单台设备就可以完成全方向的画面采集，不需要像传统多相机拼接方案那样布置多台设备再做后期画面融合，大幅降低了全景素材采集的设备成本与后期处理工作量。

　　在结构强度设计上，机身外壳采用高强度工程塑料注塑成型，外壳壁厚控制在1.8mm左右，在边角位置做了R2的圆角过渡，同时在外壳内部对应边角的位置设置了加强筋，既避免了直角边角在跌落时出现应力集中开裂的问题，也不会因为圆角过大影响安装基准面的平面度。镜头的半球形防护罩采用高透光率的PC材质，表面做了硬化防刮处理，日常使用中与背包、口袋内的其他物品摩擦不会轻易留下划痕，保证镜头的透光效果不受影响。设备的所有外部接口都布置在机身的同一侧，通过一个整体的硅胶密封盖实现防护，密封盖与机身采用连体式设计，避免打开后丢失，密封盖的卡扣位置做了凹凸定位结构，扣合后可以完全贴合机身表面，不会出现凸起勾挂其他物品的问题。
