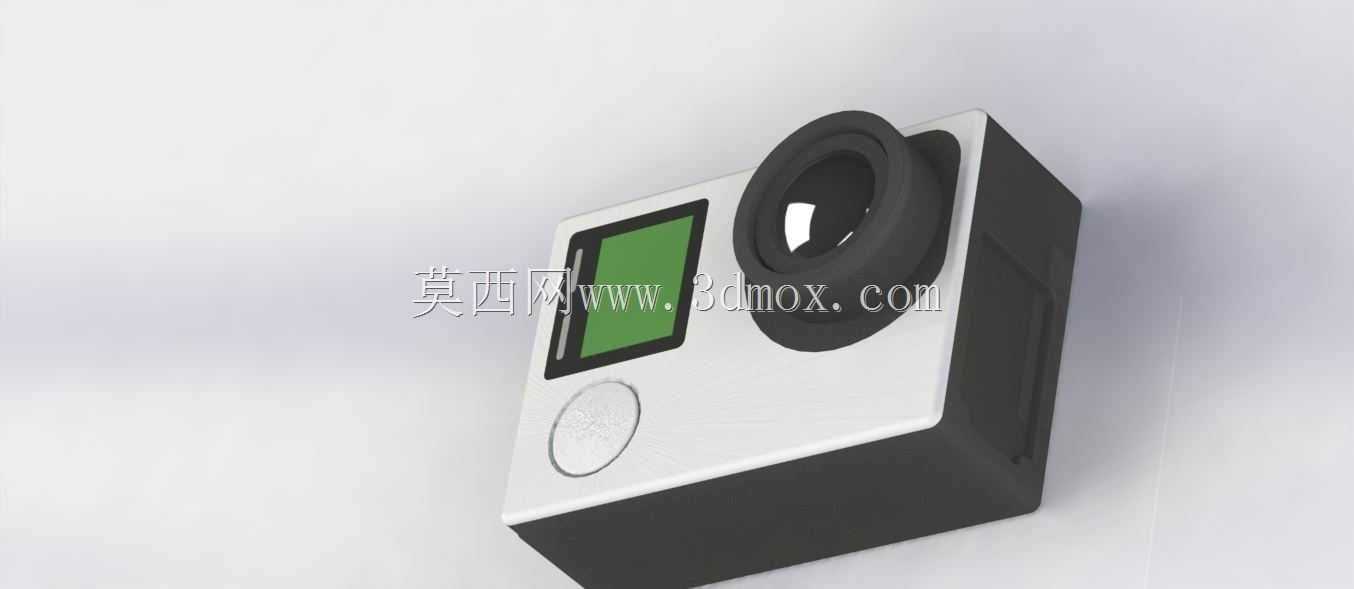

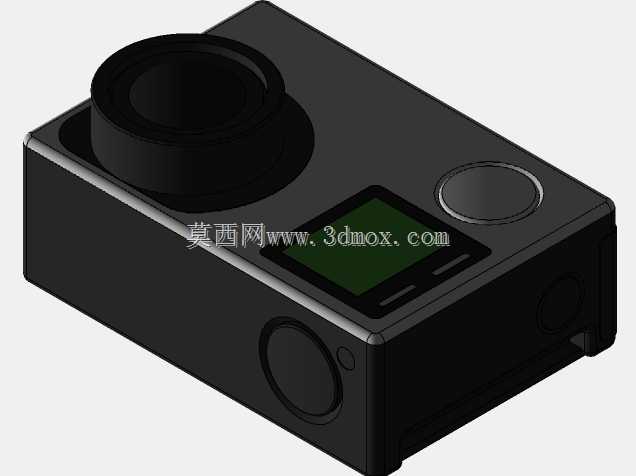

GoPro Hero4运动相机结构三维建模

　　这款运动相机的三维结构建模，完全围绕户外极限场景的实际使用需求展开，在做结构排布之前，首先要考虑的是设备在高速运动、颠簸冲击、复杂温湿度环境下的可靠运行，毕竟这类设备的核心使用场景覆盖了山地骑行、高空跳伞、水下潜拍、滑雪竞速等各类极端工况，结构设计的容错空间远小于普通家用数码设备。从整机外形来看，整体采用方正的切角长方体构型，边角做了小弧度的过渡处理，这种构型首先是为了适配各类通用安装支架的夹持边界，不管是头盔粘接底座、车把固定夹、胸带快装板还是水下防水壳，都能依靠规整的外形实现无间隙贴合，避免安装后出现旷量导致拍摄画面抖动。镜头部分采用突出式的圆柱形结构设计，镜头座的安装基准面做了0.2mm的凸台限位，装配时可以直接靠凸台定位，

　　不需要额外调整光轴同轴度，既提升了装配效率，也能保证镜头光轴与机身成像平面的垂直度，避免画面出现边缘虚焦、梯形畸变的问题。镜头周边预留了1.5mm的环形安装槽，用来装配密封胶圈，当搭配防水壳使用时，胶圈受压变形可以填充镜头与壳身视窗之间的间隙，实现水下数十米的密封防护。机身正面的小尺寸显示屏采用下沉式安装设计，屏幕表面比机身正面基准面低0.8mm，这种设计是为了避免设备在磕碰、摩擦时屏幕直接接触外力面，减少屏幕刮花、碎裂的风险，屏幕周边的PCB安装位做了局部的筋位补强，筋位厚度1.2mm，均匀分布在屏幕安装框的四个角，既可以提升屏幕区域的结构强度，也能在设备受到冲击时分散应力，避免应力集中导致屏幕排线松脱。

　　机身上方的圆形控制按键采用大直径的凸起设计，按键表面做了细微的防滑纹理，即使用户佩戴厚款户外手套、潜水手套也能准确按压触发，按键的复位弹簧采用等螺距圆柱弹簧，按压行程控制在1.2mm，触发力度设置在3.5N，既不会因为轻微震动导致误触发，也不会因为按压力度过大影响戴手套操作的手感。按键下方的导电胶位做了全围的挡墙设计，可以阻挡户外环境下的灰尘、水汽顺着按键缝隙进入机身内部，提升整机的环境防护能力。机身侧面的接口区域做了内凹的隐藏式设计，接口盖采用软胶一体成型结构，盖体边缘做了一圈楔形的密封筋，闭合时密封筋卡入接口周边的凹槽内，实现接口区域的防尘防水，不用额外加装密封件就能满足日常户外泼溅的防护需求。机身内部的结构排布上，

　　电池仓设置在机身背部靠下的位置，仓体的尺寸边界严格匹配专用锂电池的外形公差，仓壁上设置了三个弹性触点，触点的伸出量控制在0.6mm，装入电池后可以保证触点与电池电极的可靠接触，即使设备受到持续的振动冲击，也不会出现接触断电的问题。主板安装位设置在屏幕与电池仓之间，主板固定柱的高度统一为3mm，每个固定柱都做了0.3mm的倒角，方便主板装配时快速对位，固定柱根部做了R0.5的圆角过渡，避免设备跌落时固定柱根部出现应力断裂。整机的壁厚统一设置为1.8mm，在镜头座、按键安装位、固定柱这些受力集中的区域，局部加厚到2.5mm，既可以控制整机的重量，满足便携佩戴的重量要求，也能保证整体结构的抗冲击强度。在安装边界的设计上，机身底部的快装接口位置严格对齐整机的重心轴线，当设备安装在支架上时，重心落在安装面的中心区域，不会因为重心偏移导致支架长期受力变形，也能减少高速运动时设备的晃动量。机身侧面的散热筋位做了隐藏式设计，筋位高度0.5mm，顺着机身的气流方向排布，当设备在高速运动场景下使用时，气流可以顺着筋位快速带走主板工作产生的热量，不会因为长时间高分辨率录制导致机身过热降频。整个建模过程中，所有的配合公差都按照小尺寸数码产品的装配要求设置，塑胶件之间的止口配合间隙控制在0.1mm，密封件的压缩量设置在25%-30%之间，运动部件的活动间隙预留0.15mm，既保证装配的顺畅度，也不会因为间隙过大出现松垮、晃动的问题。
