小型前端轮式装载机结构三维设计

　　这款轮式前端装载设备的三维结构，完整还原了小型铲装作业机械的核心运动逻辑与布局特征，可直接用于结构原理演示、作业动作仿真验证以及小型工程机械的方案迭代参考。从实际作业场景来看，这类小型装载机广泛适配乡镇基建零散物料转运、厂区散料堆存整理、农牧场饲草与粪污清运、小型矿点表层矿料归集等作业场景，相比大型装载设备，它的转弯半径更小，能够在狭窄的厂区通道、乡村巷道、大棚作业区完成灵活转向与对位，不需要预留过大的作业回转空间，适配非硬化场地的通过性需求。

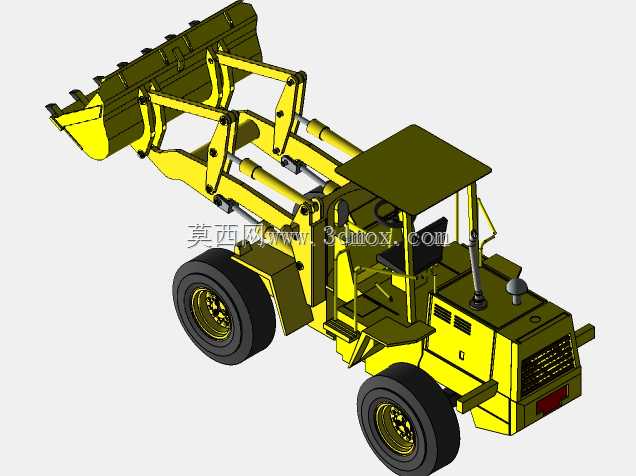

　　从功能结构来看，整机采用前装铲斗的作业布局，工作机构为反转六连杆结构，配合两组举升液压缸、一组转斗液压缸完成完整的铲装-举升-卸料-收斗动作循环：铲斗切削刃切入料堆时，转斗液压缸配合举升缸的小幅动作完成物料填充，举升缸将满载铲斗抬升至卸料高度后，转斗缸伸出带动铲斗前倾完成卸料，收斗动作则通过转斗缸回缩带动连杆机构复位，整个运动过程中连杆机构的铰点位置经过匹配，能够保证铲斗在举升全程保持接近平动的姿态，避免举升过程中物料撒漏。车架部分采用铰接式布局，前后车架通过中央铰接销连接，配合转向液压缸实现折腰转向，相比整体车架的转向结构，折腰转向的转弯半径更小，转向时后轮的行驶轨迹能够与前轮轨迹高度重合，进一步提升狭窄场地的通过能力。

　　设计思路上，这款模型优先还原了作业机构的运动干涉边界：举升臂的上下铰点位置、连杆长度、液压缸行程都经过匹配，在举升臂抬升到最高卸料位置时，铲斗前倾角度能够达到45度以上，保证粘性物料也能顺利卸出；在收斗状态下，铲斗切削刃与前轮前缘的距离控制在合理范围，避免铲装时铲斗碰撞轮胎，同时收斗后的铲斗后倾角足够，防止满载运输过程中物料向后洒落。驾驶室采用开放式顶棚设计，没有设置封闭驾驶室结构，既降低了整机整备质量，也适配南方温暖地区的户外作业需求，驾驶员操作位的视野覆盖铲斗全程作业范围，不需要探出身体就能观察到铲斗切削刃的对位情况，操作踏板与操纵杆的布局预留了足够的人体操作空间，符合小型工程机械的操作习惯。

　　行走系统采用四轮驱动布局，前后桥均配置大尺寸深花纹越野轮胎，轮胎接地比压控制在较低水平，能够在松软的沙土、泥地场地行驶不陷车，轮边的轮辋结构采用螺栓连接的分体式设计，方便轮胎损坏后的拆卸更换。动力舱布置在车架后部，既能够平衡前端工作机构的重量，避免满载铲装时整机后倾，也预留了发动机、液压油箱、燃油箱的安装空间，散热格栅布置在动力舱前部与侧部，能够保证作业过程中散热气流顺利通过，避免动力系统过热。整机的安装边界方面，在铲斗平放于地面的收斗状态下，整机总长控制在适配小型设备转运的尺寸范围内，整机高度低于常规厂区限高，能够直接通过普通厂区大门、乡村限高杆，不需要额外拆解运输；在最大举升高度下，铲斗铰点的高度能够适配普通自卸卡车的货厢高度，完成直接装车作业，不需要额外的转运设备配合。

　　从结构细节来看，所有铰接位置都预留了销轴安装与润滑注油的空间，工作机构的铰点处设置了耐磨衬套的安装位，能够降低长期作业过程中的铰接磨损，延长设备维护周期；液压管路的布置沿着举升臂内侧走线，既避免作业过程中物料碰撞损坏管路，也预留了管路随举升臂摆动的弯曲余量，不会在举升、收斗动作中出现管路拉扯、弯折的情况。后部车架的配重块位置与动力舱集成设计，不需要额外加装外置配重，简化了整机结构，也降低了制造成本。
