HTD3M齿形同步带轮带紧定螺钉结构

　　这款HTD3M齿形同步带轮，是小负载精密传动场景里的常用配套件，日常在桌面级自动化输送模组、小型3D打印设备运动轴、实验室小型分拣机构、消费电子组装工位的短距离传动单元里都能见到它的身影。区别于普通平带轮依靠摩擦力传递动力的形式，HTD3M圆弧齿形的啮合结构能彻底避免高速运转下的打滑问题，哪怕是频繁正反转的启停工况，也能保证传动比精准，不会出现丢步、传动滞后的问题，这一点在需要精准定位的轻载传动场景里尤为关键。

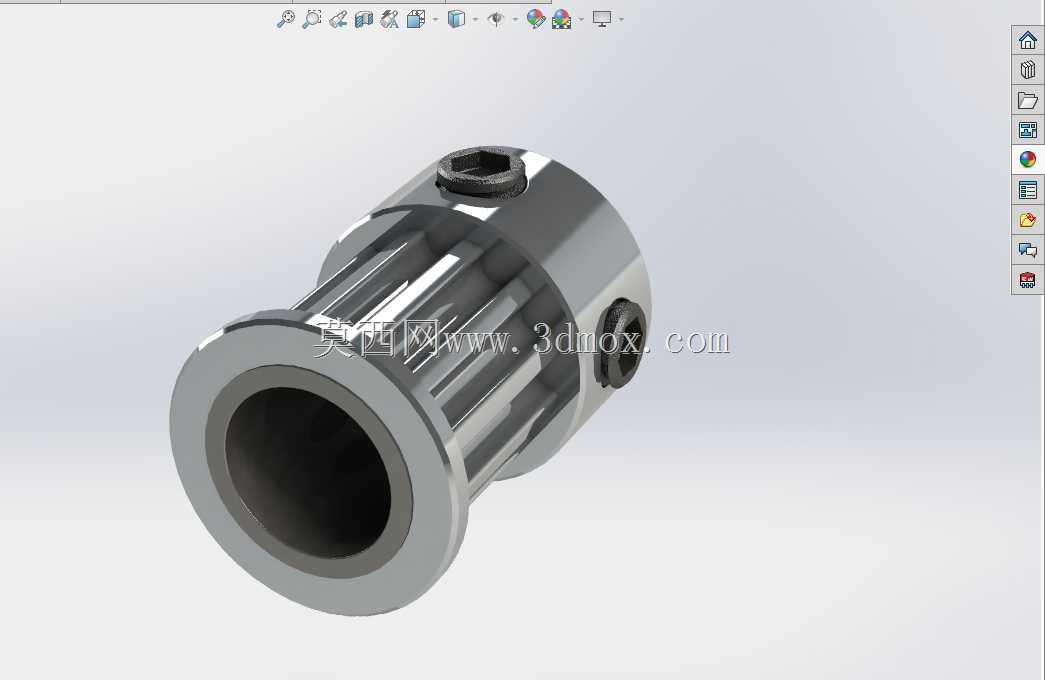

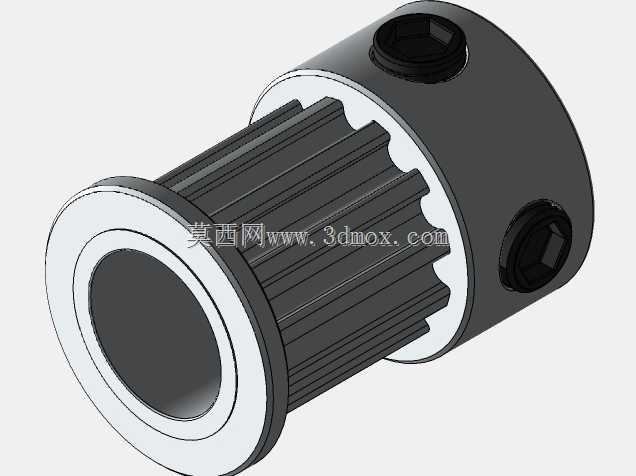

　　从结构设计来看，这款带轮采用12齿的齿形配置，适配节距3mm的HTD同步带，内孔设计为8mm直孔，适配市面上常规的8mm直径光轴安装，轮体两侧设置了两个径向紧定螺钉孔，安装时直接将带轮套入对应轴段，拧紧两颗内六角紧定螺钉即可完成轴向与周向的固定，不需要额外加工键槽，也不需要配套轴端挡圈、锁紧螺母这类附件，对于小负载的传动场景来说，这种固定方式装配效率高，后期调整带轮轴向位置也十分方便，不需要拆解整个传动链路就能微调带轮的对齐度。轮体的齿面加工严格遵循HTD3M的齿形标准，齿顶圆弧与齿槽圆弧的过渡平滑，和配套同步带啮合时不会出现卡滞、咬带的问题，能有效降低同步带的磨损速率，延长传动组件的整体使用寿命。

　　从安装边界尺寸来看，这款带轮适配的同步带宽度覆盖9-11mm区间，选型时只要对应宽度的3M同步带都能完美适配，不需要额外调整带轮的挡边位置，轮体两端自带一体式挡边结构，能避免运转过程中同步带出现跑偏、脱轮的问题，哪怕是安装时轴系平行度存在微小误差，挡边也能起到限位作用，不会轻易出现掉带故障。轮体的外径尺寸按照12齿3M节距的标准参数设计，啮合时的包角只要满足最小传动要求，就能实现无间隙的动力传递，在100W以内的伺服电机、步进电机输出端配套使用时，能稳定传递额定扭矩，不会出现齿面压溃、变形的问题。

　　在实际设计选型过程中，这类小规格同步带轮往往不需要做复杂的力学校核，只要确认轴径匹配、齿形节距对应、适配带宽符合要求就能直接选用，三维建模时重点要还原齿形的轮廓参数、紧定螺钉的孔位深度、挡边的突出高度，避免装配时出现同步带和轮体干涉、紧定螺钉顶不到轴面导致打滑的问题。很多新手工程师在建模这类带轮时容易忽略齿形的圆弧参数，做成直齿梯形齿结构，实际生产出来就会出现和同步带啮合不顺畅、运转噪音大的问题，这款模型的齿形完全按照标准参数绘制，能直接用于工程出图、装配干涉检查，不需要二次调整齿形轮廓。

　　日常应用中，这类带轮的工作转速通常在每分钟3000转以内，线速度不超过10m/s，完全能覆盖绝大多数轻载精密传动的需求，紧定螺钉的固定方式在这个负载区间内可靠性足够，不需要担心运转过程中带轮和轴出现相对转动。如果是用于有冲击负载的场景，也可以在轴上加工对应紧定螺钉的定位凹坑，进一步提升连接的可靠性，不需要改动带轮本身的结构就能适配更复杂的工况。轮体的材质通常选用铝合金做阳极氧化处理，重量轻、转动惯量小，频繁启停时不会给电机带来额外的负载，也有部分耐腐蚀场景会选用不锈钢材质加工，结构尺寸完全通用，不需要重新开模就能直接替换。
