夹紧式梅花弹性联轴器结构设计

　　做小型数控设备传动结构选型的时候，最先要解决的就是步进电机与传动丝杠的同轴度偏差补偿问题，这类偏差如果完全靠加工精度硬扛，不仅机加工成本会抬升一个量级，实际运行中还会因为装配应力、负载冲击带来额外的轴承磨损，甚至出现轴系卡顿的问题，这款夹紧式梅花弹性联轴器就是针对这类小扭矩传动场景设计的轴连接部件。从实际应用场景来看，这类联轴器广泛用在小型CNC雕刻机、桌面级3D打印机、自动化点胶设备、小型输送模组的传动链路里，负责连接伺服/步进电机输出轴与滚珠丝杠、同步带轮的输入轴，既传递旋转扭矩，又能补偿两轴之间存在的径向、角向以及轴向安装偏差，同时中间的弹性体还能吸收传动过程中的振动，降低启停瞬间的冲击载荷，避免硬连接带来的应力集中。

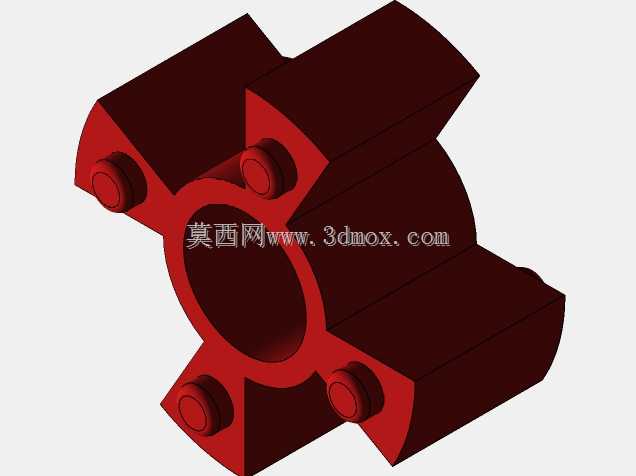

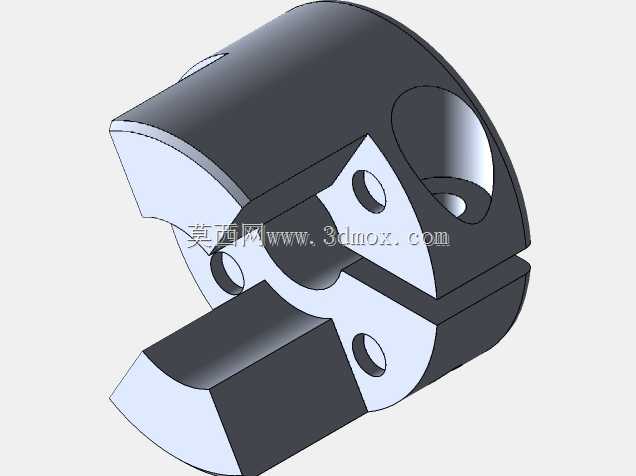

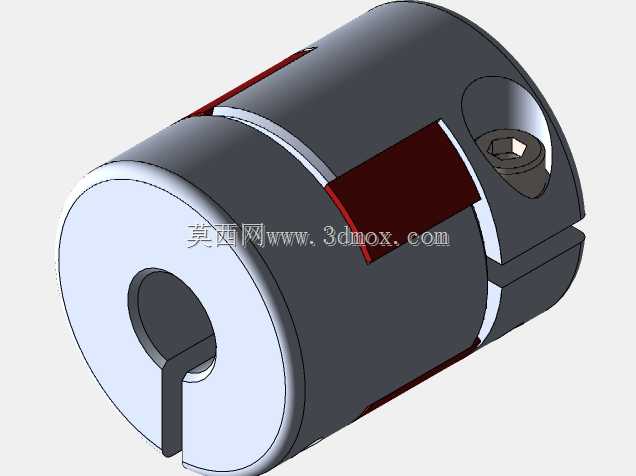

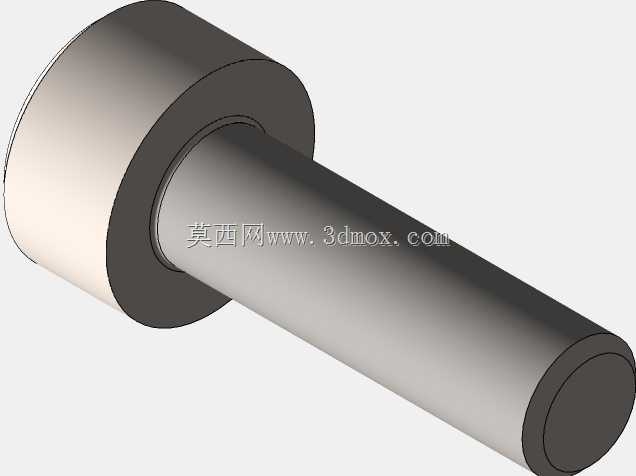

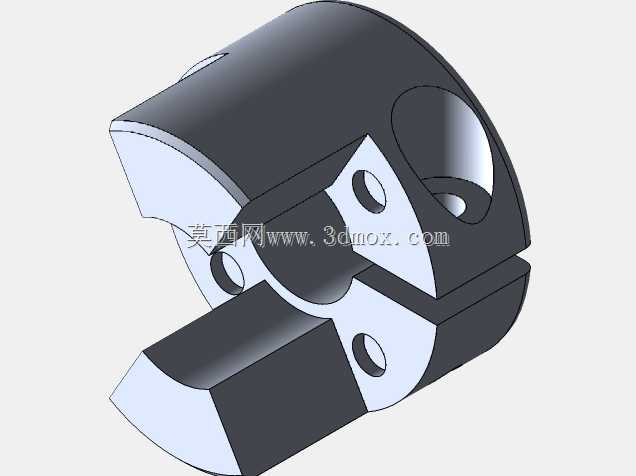

　　从结构设计思路来看，这款联轴器采用了分体夹紧的锁紧方式，两端的轴套分别开设贯通的夹紧缝，搭配内六角锁紧螺钉实现对轴的抱紧固定，相比顶丝固定的方式，夹紧式结构不会在轴表面留下顶丝压痕，锁紧力分布更均匀，传递扭矩的过程中不容易出现轴与联轴器的相对打滑，拆装维护的时候也不会损伤配合轴的表面，对小直径的电机输出轴非常友好。中间的弹性体采用梅花形瓣状结构，嵌合在两端轴套的对应凹槽内，这种嵌合式的结构不需要额外的紧固件固定弹性体，装配的时候直接将弹性体卡入两端轴套的卡槽即可，弹性体的瓣状结构在传递扭矩的时候受力均匀，出现磨损后也可以单独更换，不需要整体更换联轴器，能降低后期的维护成本。从外形尺寸与安装边界来看，这款联轴器的主体外径为20mm，

　　总长度为25mm，两端的轴孔分别适配8mm和10mm直径的轴，这个尺寸规格刚好匹配42、57系列步进电机的标准输出轴径，以及常见的12、16系列滚珠丝杠的轴端尺寸，安装的时候不需要额外做轴径转接，直接套入对应轴径后锁紧侧面的夹紧螺钉即可完成固定，整体径向尺寸紧凑，不会占用过多的安装空间，适合安装空间受限的小型自动化设备内部。在实际选型使用的时候需要注意，夹紧螺钉的锁紧扭矩要控制在合理范围，扭矩过大会导致夹紧缝处出现应力开裂，扭矩过小则会出现锁紧不足打滑的问题；同时中间弹性体的材质选择要匹配实际的使用工况，常规工况下用聚氨酯弹性体即可满足缓冲和扭矩传递需求，如果是高温或者有油污的工况，则需要更换对应耐温耐油材质的弹性体，

　　避免弹性体提前老化失效。另外这类联轴器在安装的时候不需要刻意追求两轴的绝对同轴，只要偏差在产品允许的补偿范围内即可，相比刚性联轴器，它能大幅降低装配时的精度要求，缩短设备的装配调试周期，同时在设备运行过程中，弹性体还能起到一定的隔音降噪作用，减少传动链路的振动传递到设备机架上，提升设备整体的运行平稳性。从三维建模的角度来看，这类零件的建模需要重点关注夹紧缝的宽度设计、弹性体卡槽的形位公差、轴孔与外圆的同轴度要求，建模时要预留出夹紧变形的余量，避免锁紧后轴孔出现圆度超差导致无法顺利装轴的问题，同时螺钉孔的位置要避开弹性体的嵌合区域，保证锁紧时夹紧力能均匀作用在轴的圆周面上。
