适配树莓派4的多摄像头安装防护外壳

　　在嵌入式视觉开发、小型智能机器人感知单元搭建、多机位图像采集类实训项目中，树莓派4作为核心主控板的应用占比逐年提升，这类场景往往需要同时搭载多路摄像头模块完成全景拼接、多视角识别、双目测距等功能，裸露的电路板与外接模块不仅容易在调试、搬运过程中出现接线松脱、元件磕碰损坏的问题，多模块堆叠后的散热、接口对位精度也很难得到保障，这款防护外壳正是针对这类实际工程痛点完成的结构设计。

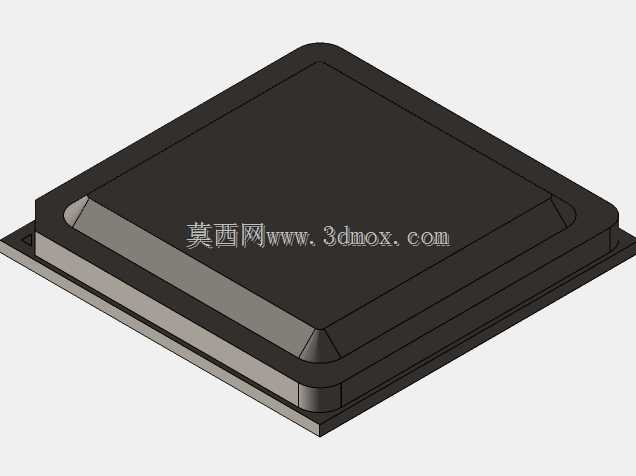

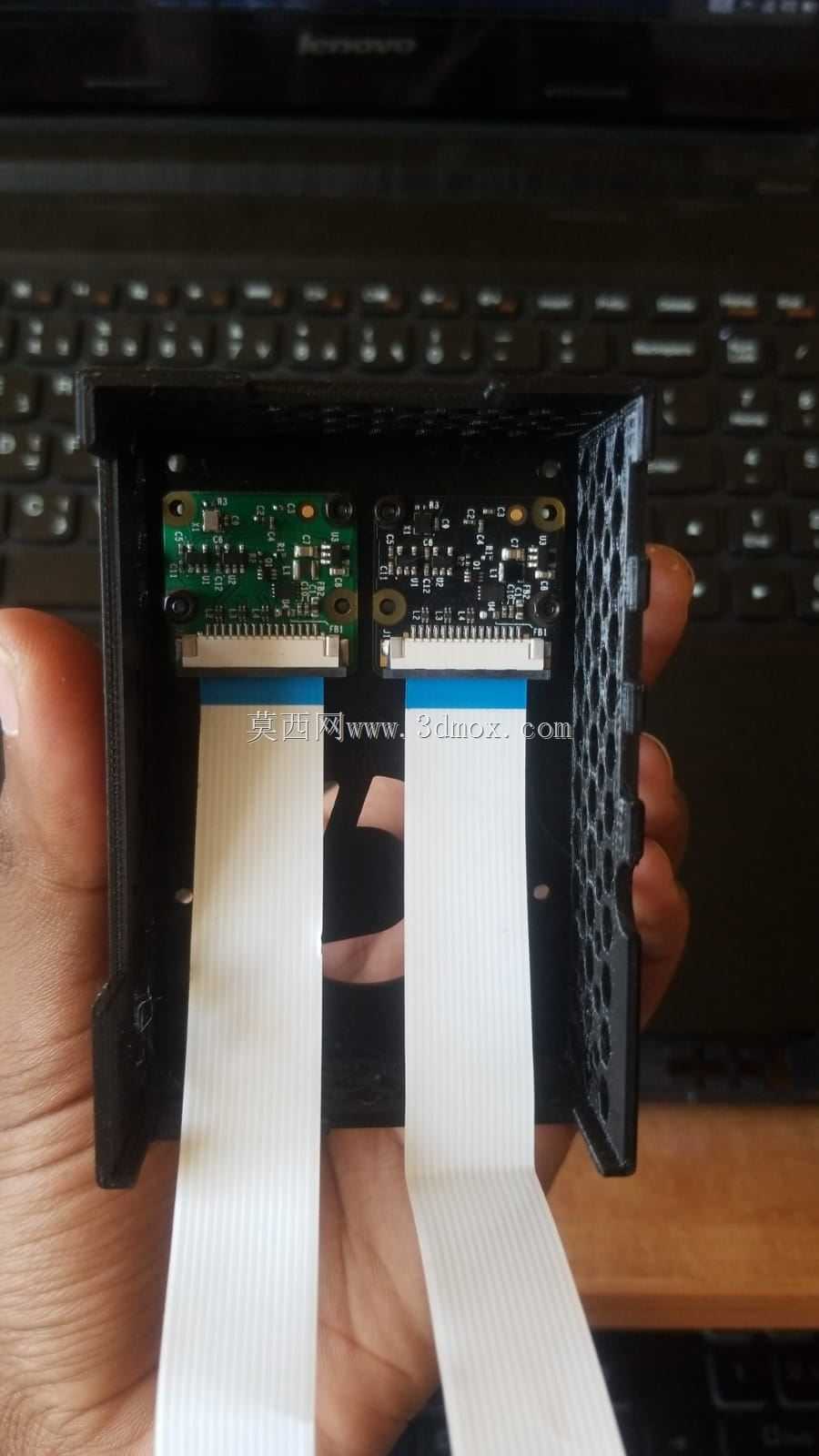

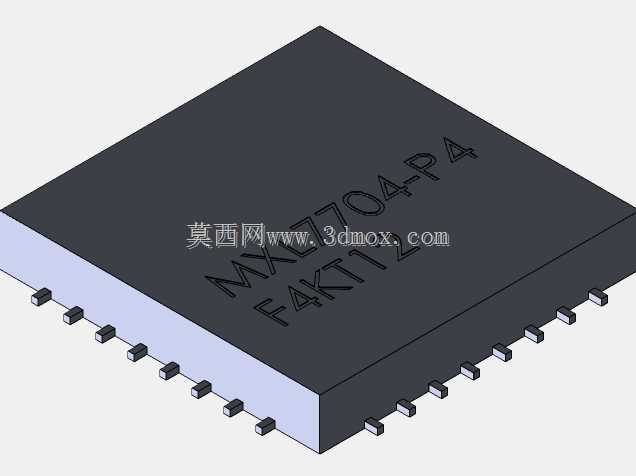

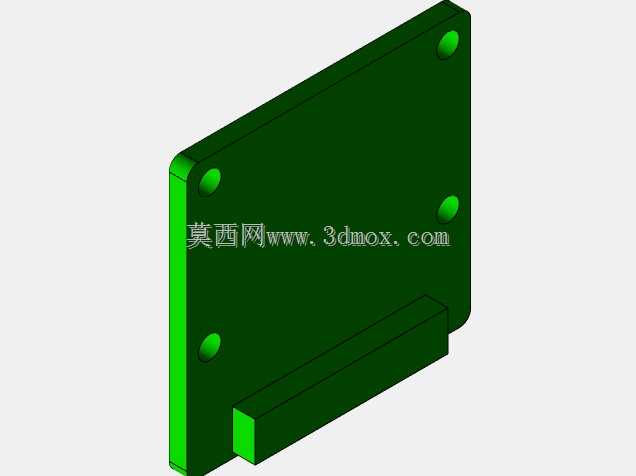

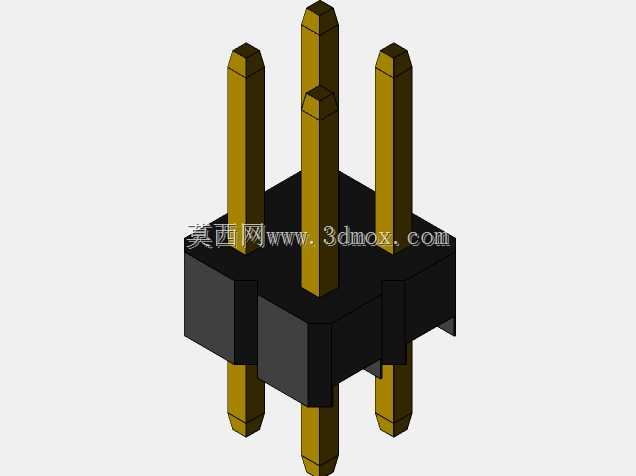

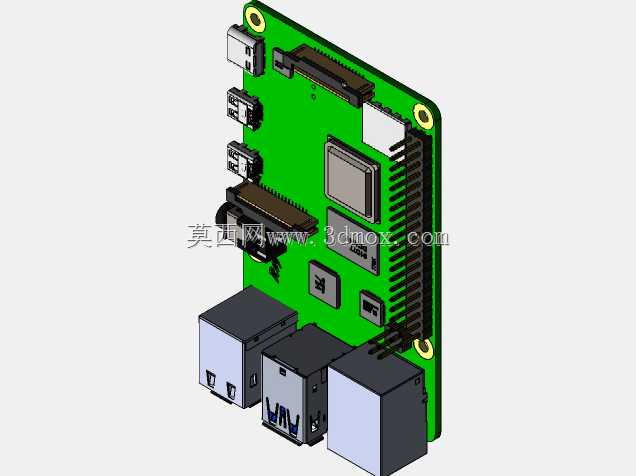

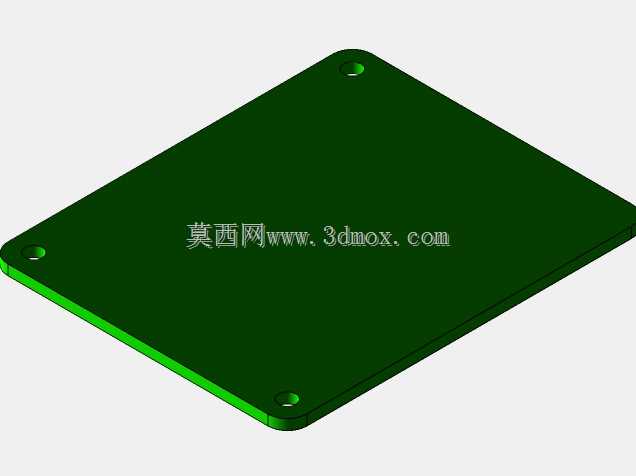

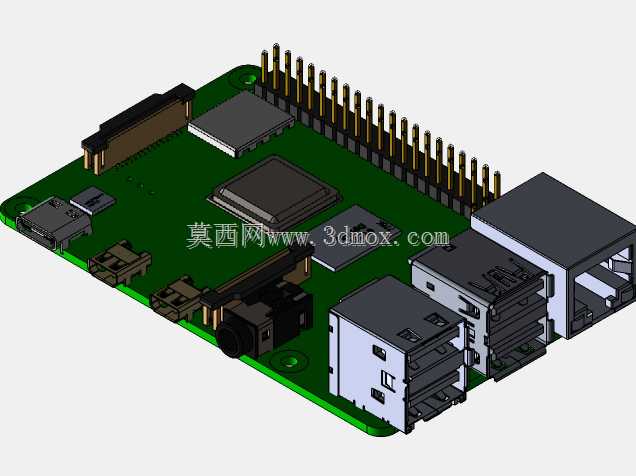

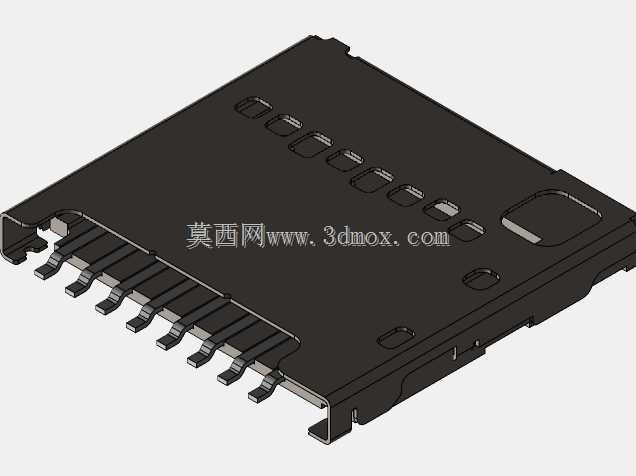

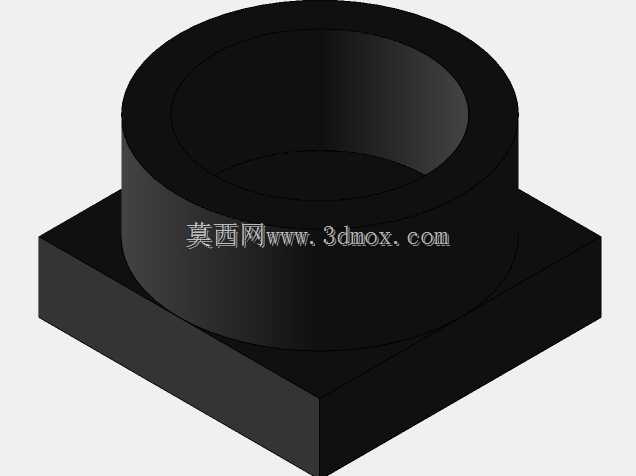

　　从实际安装适配的角度出发，这款外壳预留了1路Arducam多摄像头适配器模块、2路树莓派官方摄像头模块的精准安装位，所有接口位置都做了对位避让设计，不需要额外打磨或者修改模块本身结构，就能完成所有元件的嵌入式安装，避免外接模块突出外壳表面造成的碰撞损坏。外壳整体外形尺寸控制在90mm×70mm×42mm，这个尺寸边界刚好可以容纳树莓派4主板加上两层叠加的摄像头适配模块，不会因为冗余空间过大造成整体结构臃肿，也不会因为空间局促导致接线弯折半径过小、元件挤压短路的问题，不管是安装在小型移动机器人的底盘上层，还是固定在桌面实训台的支架上，这个尺寸都能适配绝大多数常规安装位的空间要求，不需要额外调整原有设备的安装布局。

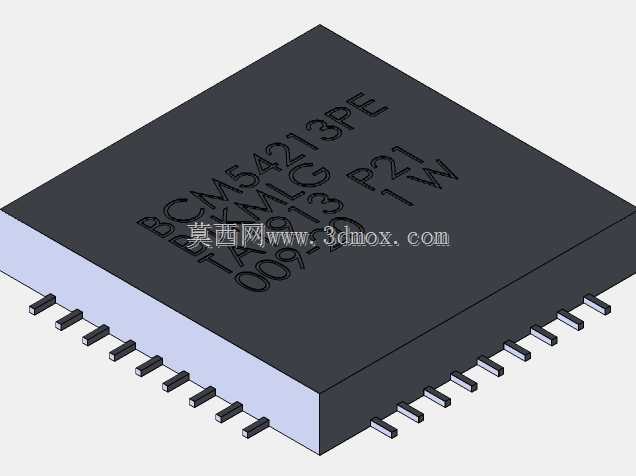

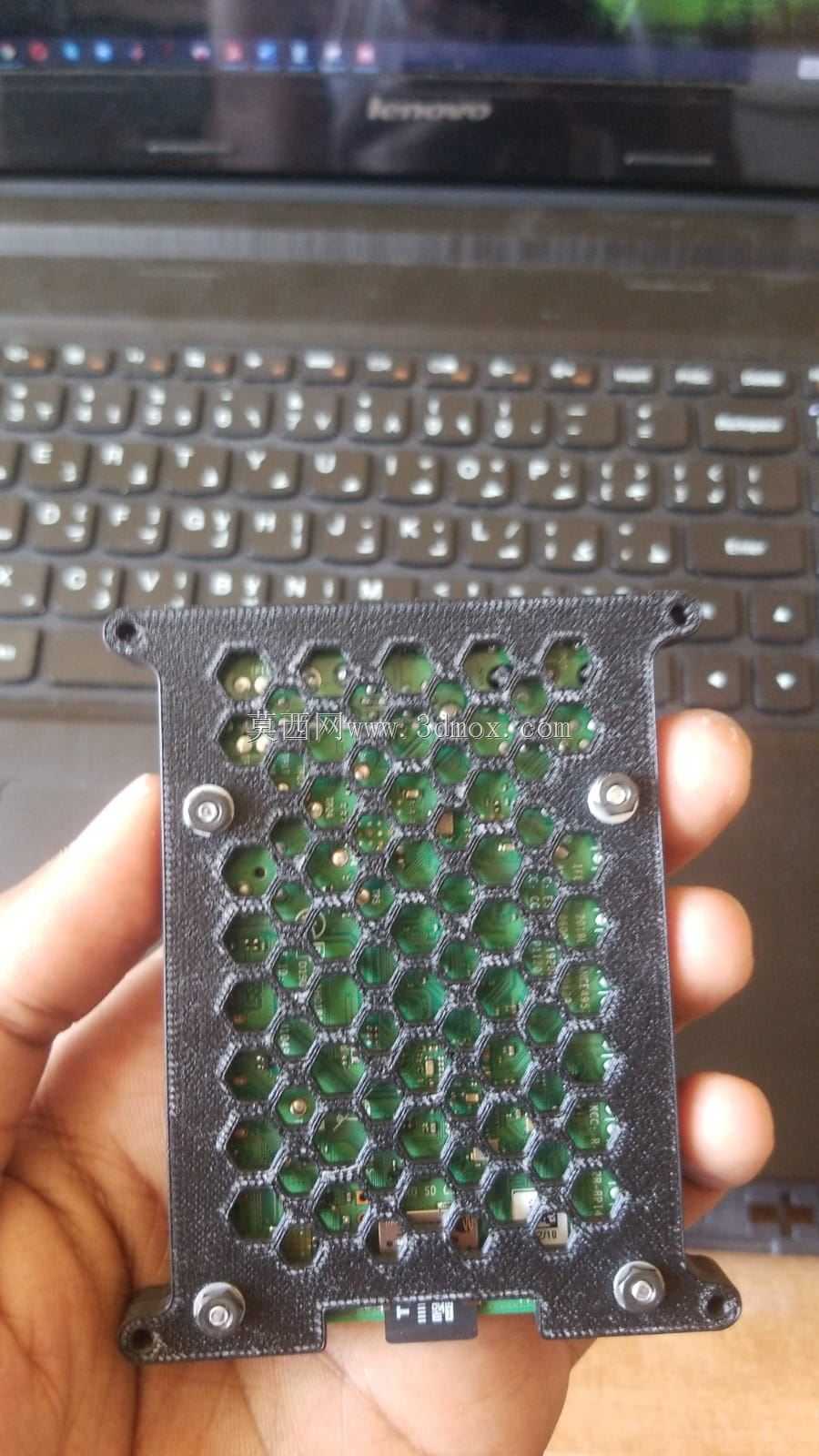

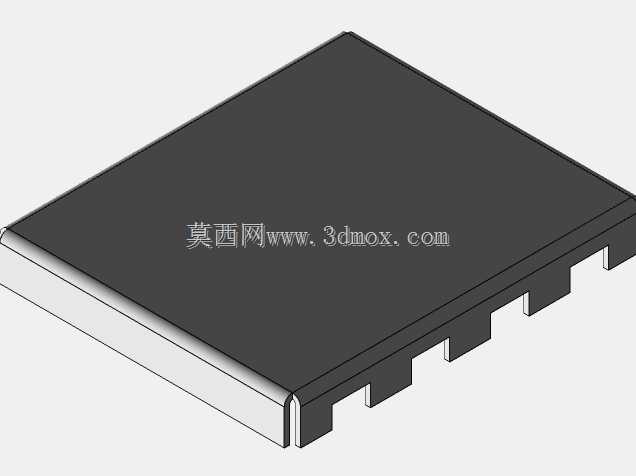

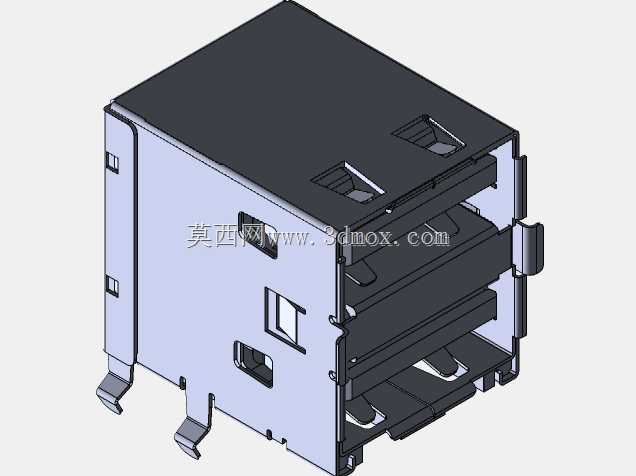

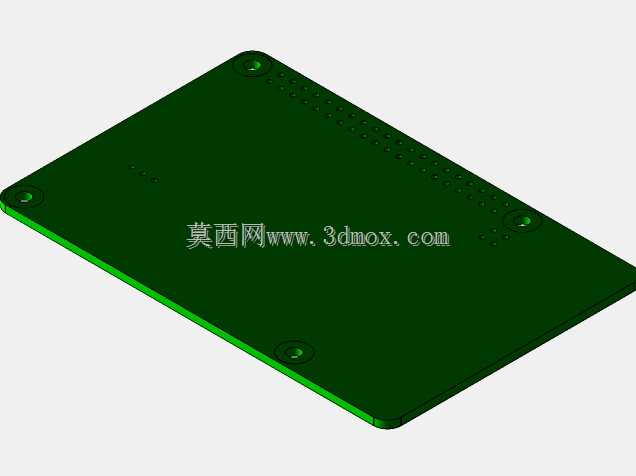

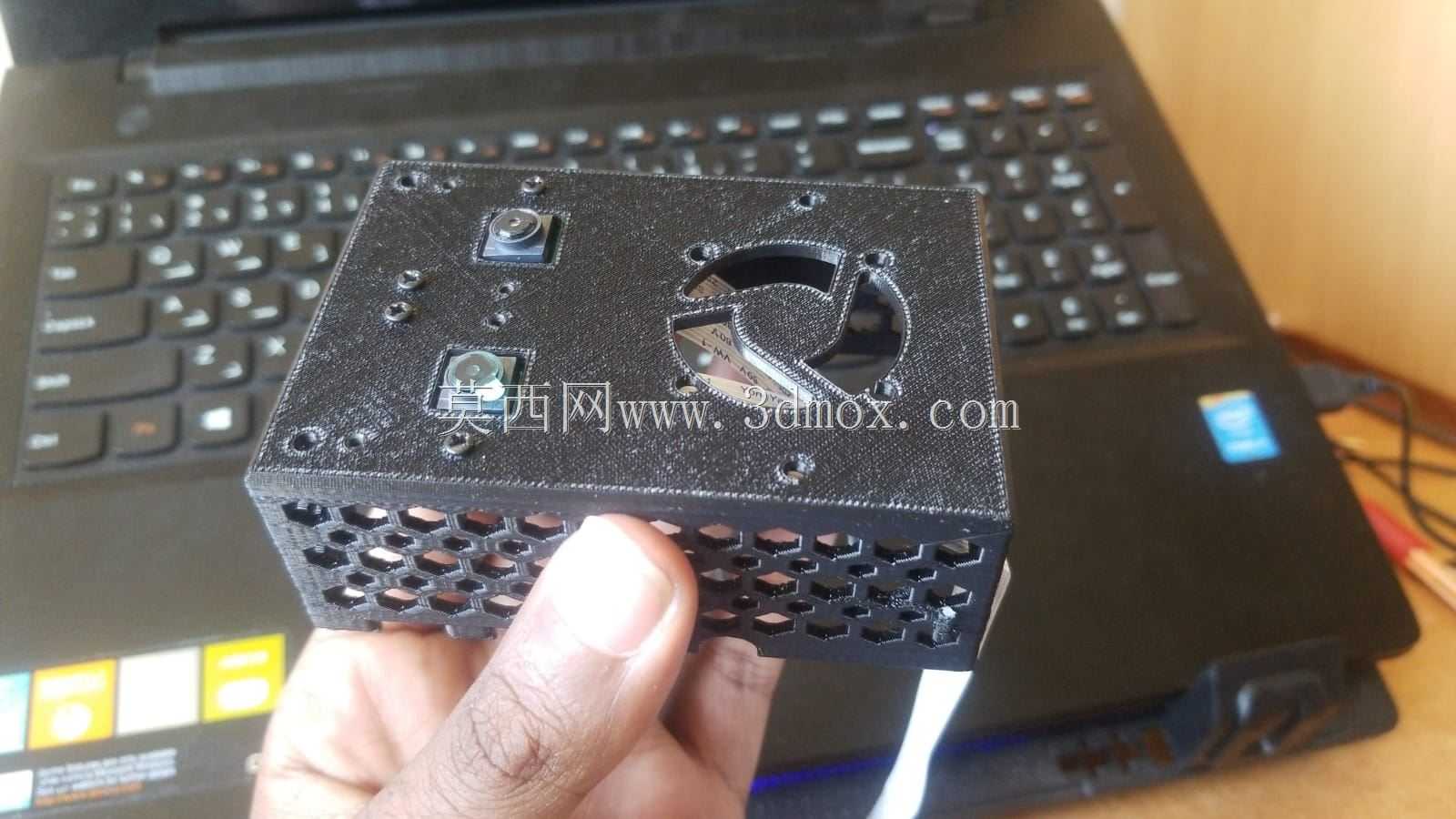

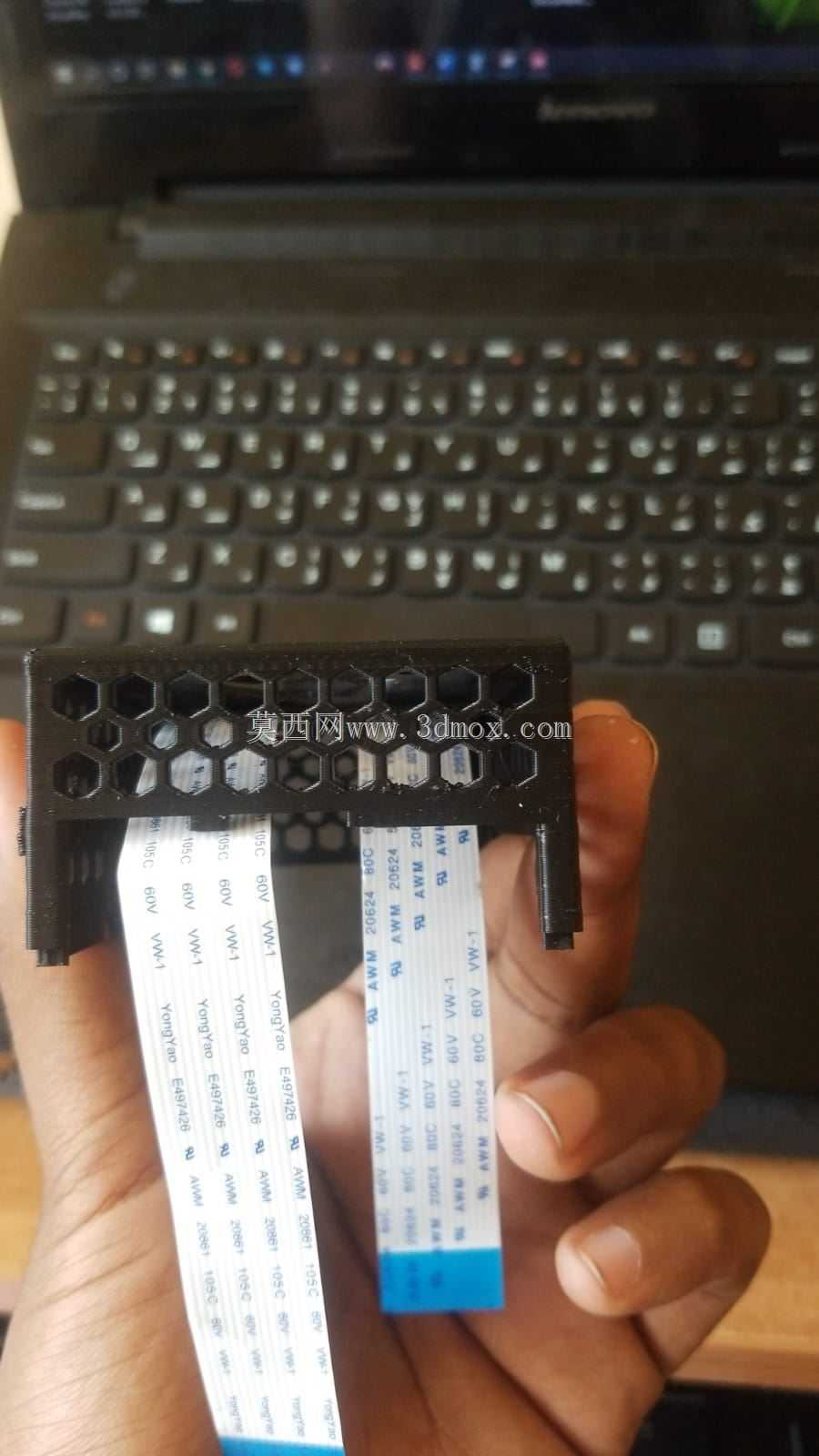

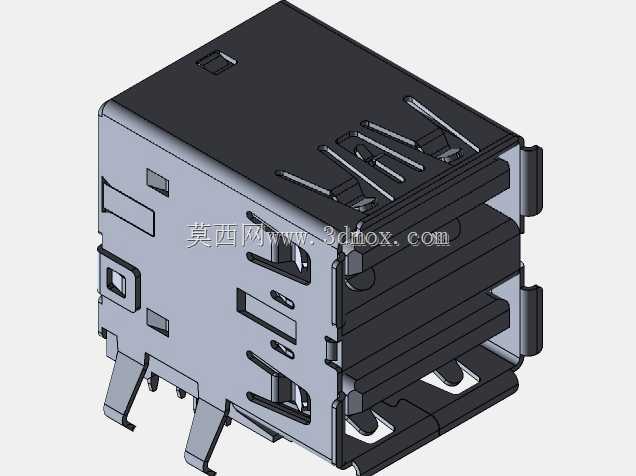

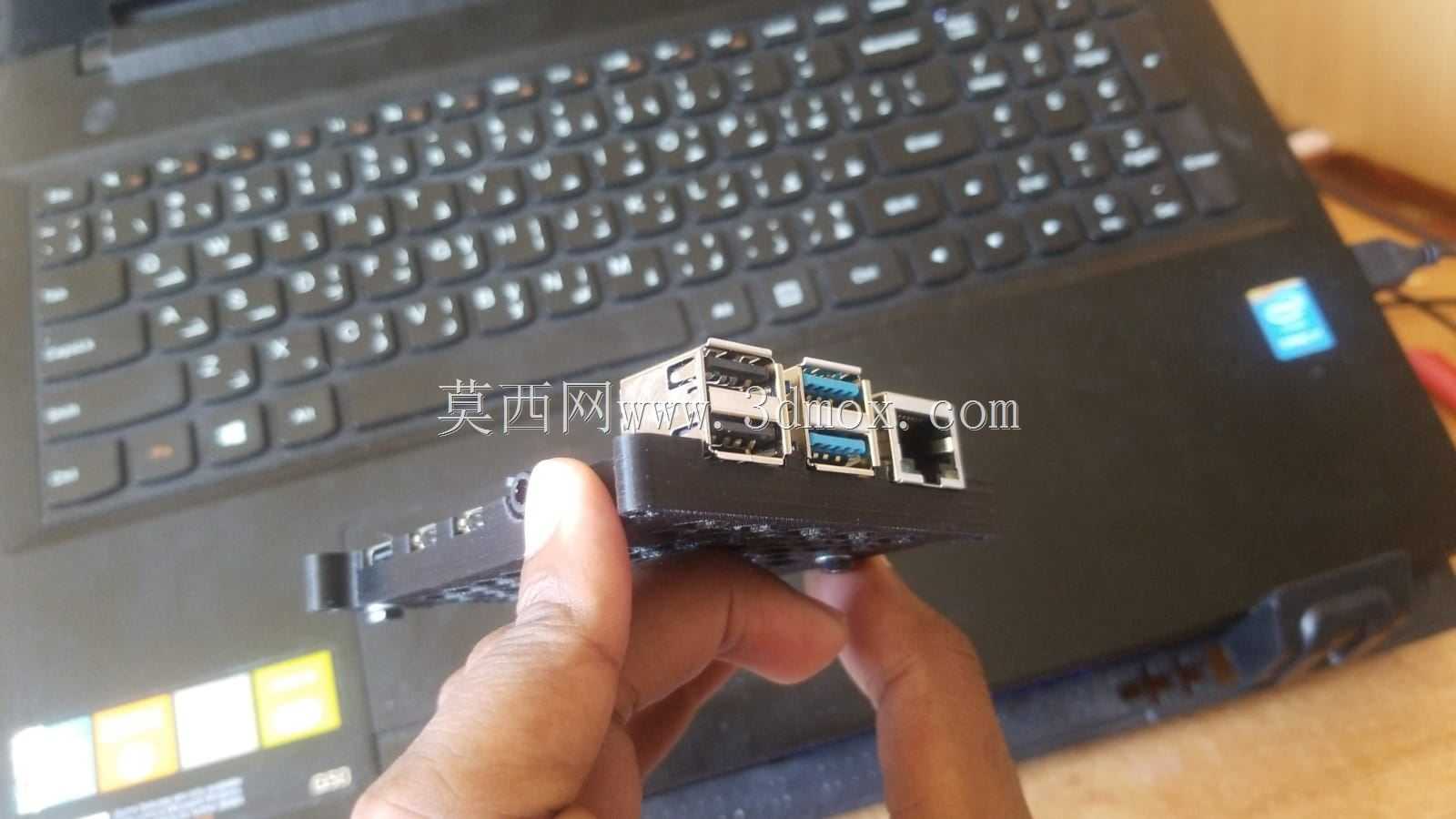

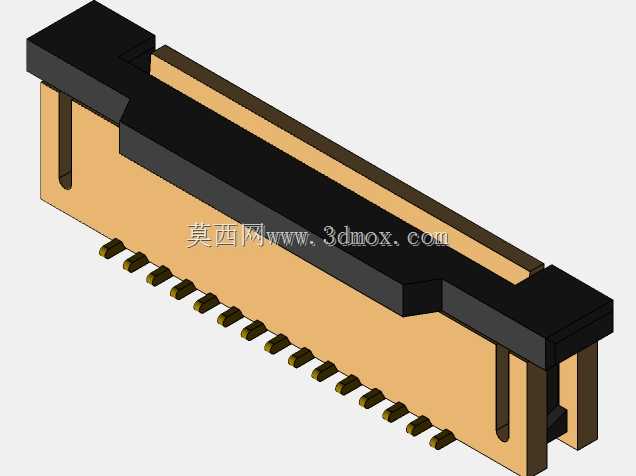

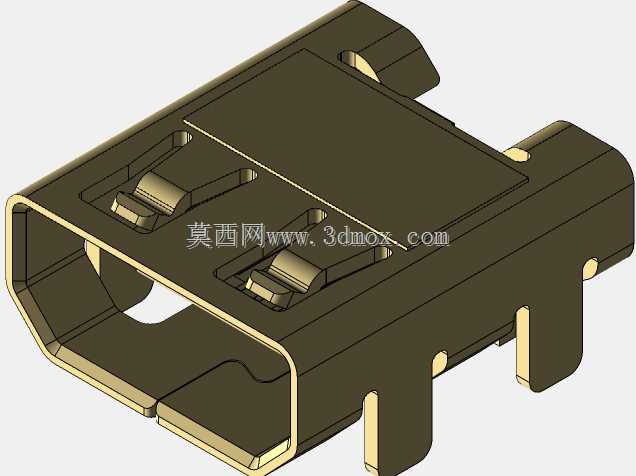

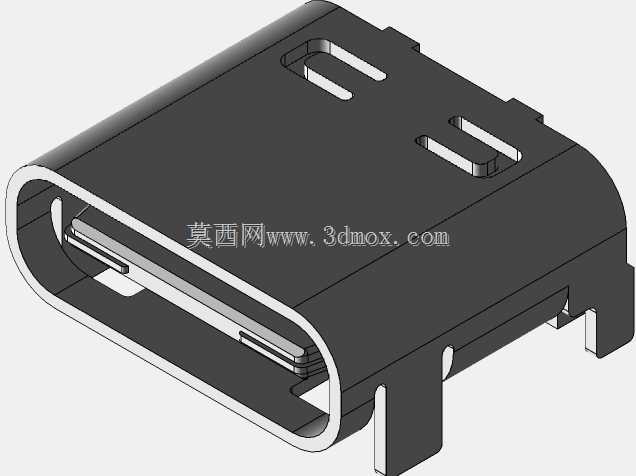

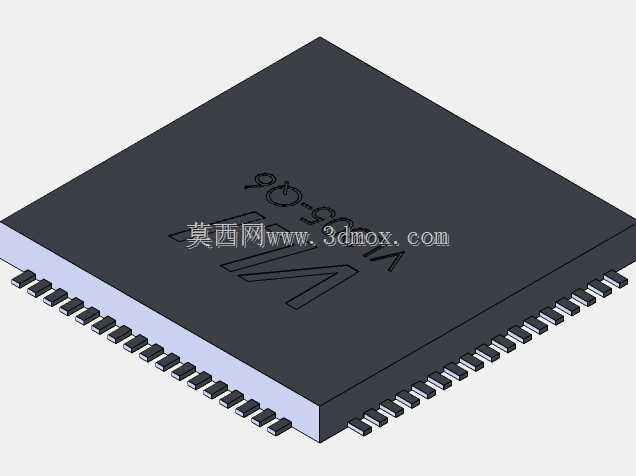

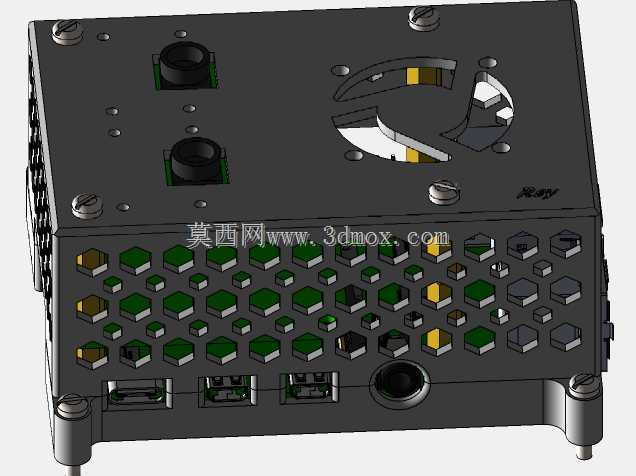

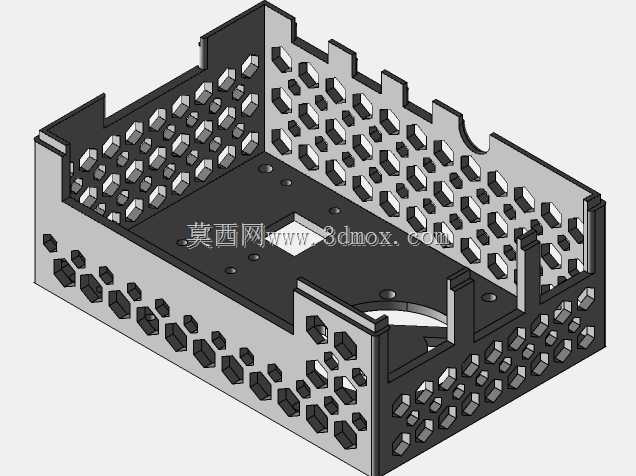

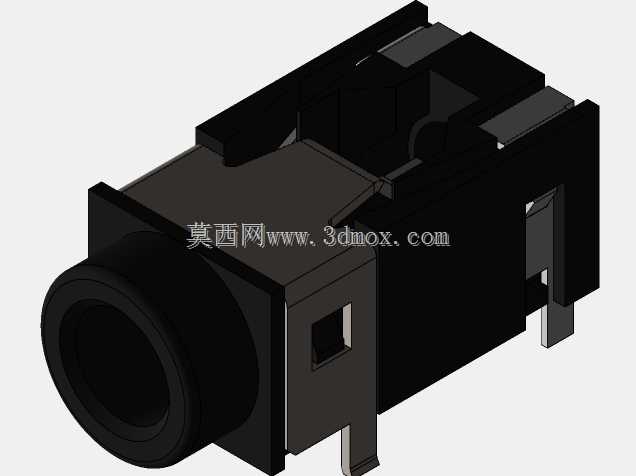

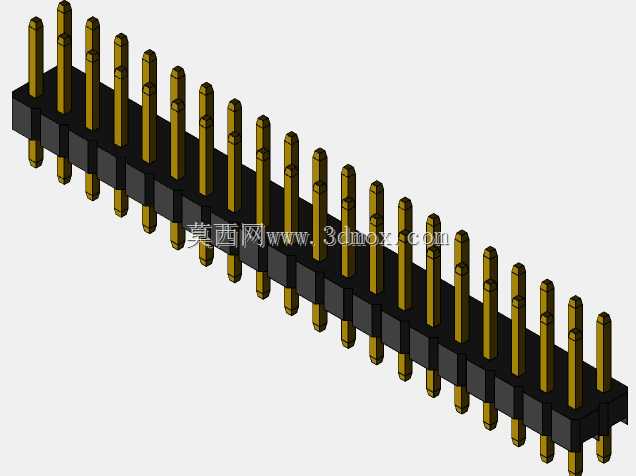

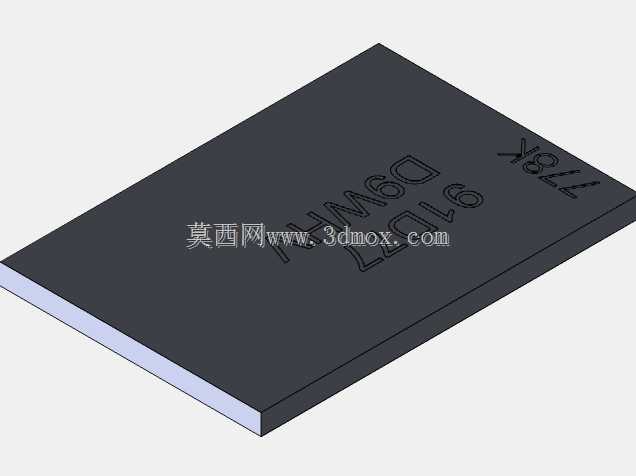

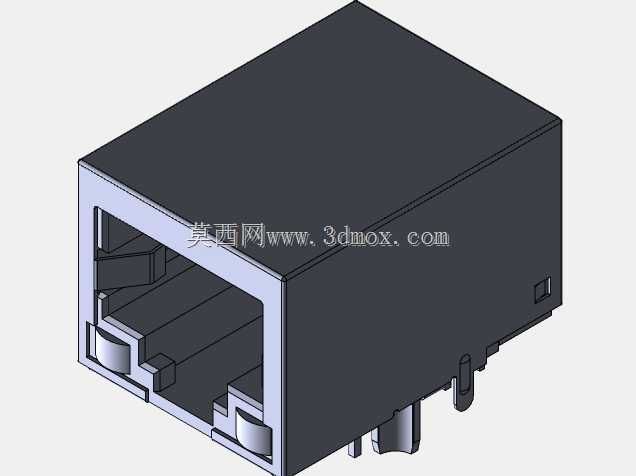

　　散热结构的设计上，外壳侧壁采用了六边形蜂窝状开孔阵列，这种开孔形式相比传统的圆形散热孔，在相同开孔率的情况下能获得更好的结构刚性，不会因为开孔过多导致外壳受挤压变形，同时六边形孔的排布可以在侧壁形成连续的通风通道，配合树莓派主板自身的发热位置，开孔区域刚好覆盖主控芯片、内存芯片、电源管理芯片这几个主要发热源的对应位置，自然通风状态下就能满足持续高负载运行时的散热需求，不需要额外加装散热风扇就可以避免主控过热降频，也减少了风扇带来的积尘、震动问题。外壳顶面预留了两个摄像头的伸出孔位，还有多摄像头适配器的调节窗口，安装完成后不需要拆开外壳，就可以直接调整适配器上的拨码开关、对接摄像头排线，调试操作的便利性做了充分考量，侧面的所有对外接口——包括电源接口、HDMI接口、USB接口、以太网口——都做了精准的开口避让，外接数据线、电源线的时候不会出现接口被外壳遮挡、插头无法完全插入的问题。

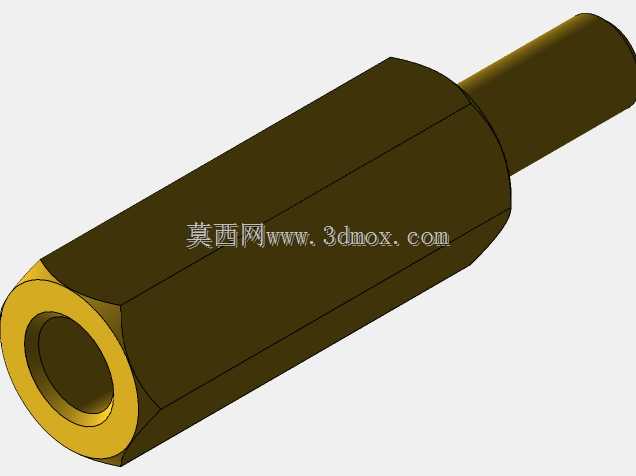

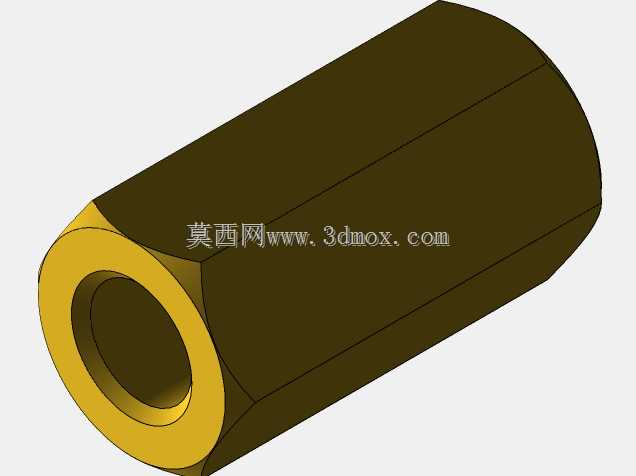

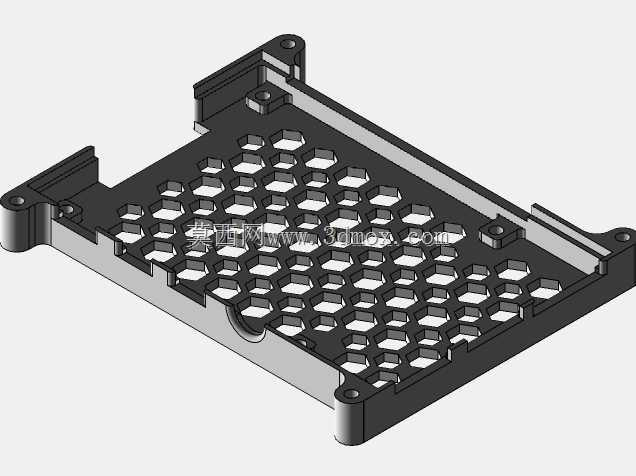

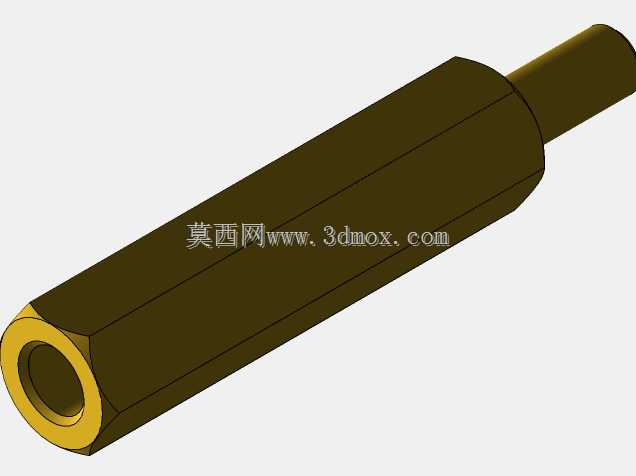

　　外壳的固定方式采用四角螺丝锁紧结构，上下盖的配合面做了定位止口设计，合盖的时候不需要反复调整对位，直接通过止口就能完成上下盖的精准定位，锁紧螺丝后整体结构没有松动旷量，即使在移动机器人运行产生持续震动的场景下，也不会出现外壳开裂、内部模块移位的问题。外壳底部预留了四个带安装凸台的固定孔，可以通过M3螺丝直接固定在设备安装平面上，凸台的高度设计留出了2mm的底部间隙，既可以避免外壳底部直接贴合安装平面造成磨损，也能让底部的空气形成流通回路，进一步提升整体散热效果。

　　从实际使用的场景来看，这款外壳不仅能满足实验室里嵌入式开发的防护需求，在小型巡检机器人、桌面AI视觉识别终端、多摄像头环境监测节点这类长期运行的设备上，也能提供可靠的结构防护，所有开孔的边缘都做了倒角处理，不会划伤安装人员的手部，也不会磨损摄像头排线、电源线的外皮，降低长期使用过程中的线路破损短路风险。设计过程中充分考虑了3D打印加工的工艺性，所有结构都没有倒扣、极小薄壁这类难以加工的特征，不管是采用FDM还是光固化工艺打印，都不需要额外添加支撑结构就能完成加工，后期修改尺寸、调整开孔位置也非常方便，结构设计人员可以根据自身的模块配置需求，在这个基础结构上快速调整，适配不同的摄像头模块数量、不同的外接传感器安装需求。
