经典后驱跑车AE86外观结构三维数模

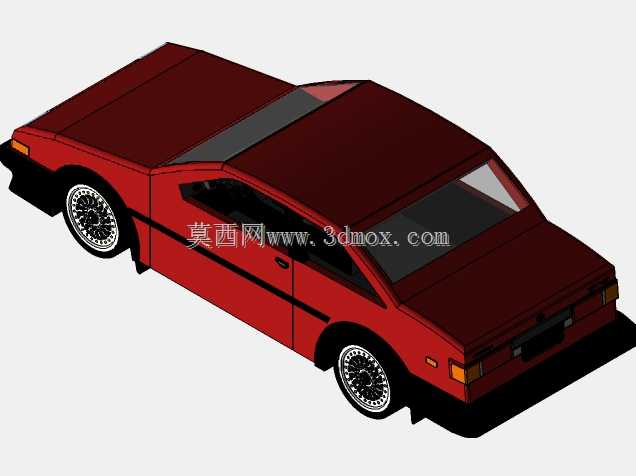

　　本次呈现的车型数模完整还原了初代后驱紧凑型轿跑的整车外观结构，建模过程中优先对齐实车的外覆盖件分缝逻辑，所有钣金件的折边、包角位置都按照量产车的冲压工艺要求做了曲率连续处理，避免出现建模中常见的曲面褶皱、法线反向问题。从实际应用场景来看，该数模可用于汽车文化类展陈的虚拟场景搭建、驾培模拟系统的车辆外观素材、改装方案的前期验证基底，也可作为高校汽车构造课程中整车布局认知的辅助教学载体。

　　数模的外形尺寸严格对齐实车参数，整车长度控制在4205mm，宽度1625mm，高度1335mm，轴距2400mm，轮距前后分别为1355mm和1345mm，所有外凸部件的边界都做了安装间隙预留：前保险杠与翼子板的分缝预留3mm装配公差，侧裙与车门下沿的间隙控制在4mm，后尾翼（若加装）的安装孔位对齐后备箱盖的加强筋位置，不会出现安装干涉。整车接近角14度、离去角17度，最小离地间隙135mm，完全匹配原厂量产车的通过性参数，在做虚拟场景的通过性模拟时可直接调用参数无需二次校准。

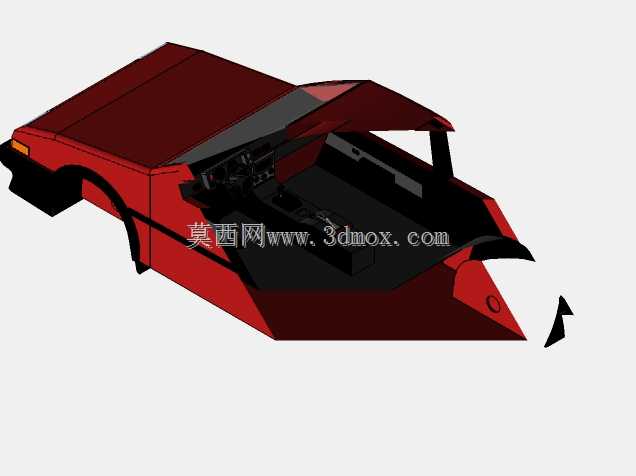

　　设计思路上，建模时优先拆分了可独立拆卸的外覆盖件模块：前杠、前翼子板、车门、后翼子板、后备箱盖、引擎盖都作为独立实体存在，每个部件的安装卡扣位置都做了隐性定位标记，方便后续做改装方案替换时直接对位装配，比如替换宽体翼子板时，只需将原翼子板实体隐藏，新部件可直接对齐原车的安装点坐标，无需重新调整整车坐标系。车窗部分做了厚度1.5mm的透明实体建模，玻璃与窗框的密封胶条位置做了凸起0.8mm的胶条特征，还原实车的装配细节，不会出现玻璃与窗框直接面贴合的失真问题。

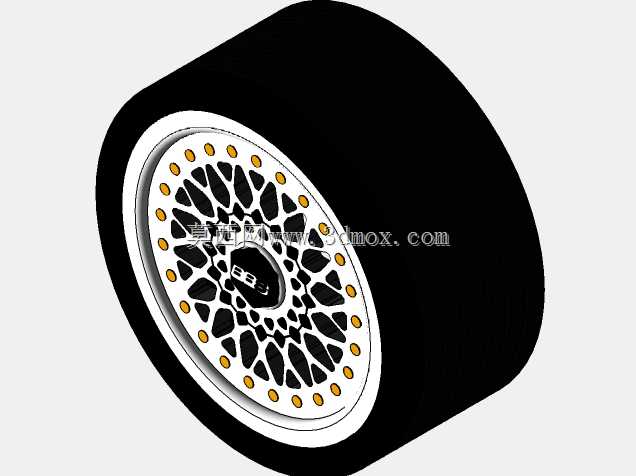

　　车轮部分还原了原厂多辐条钢制轮毂的结构，轮胎做了标准的185/70 R13规格建模，胎壁厚度、胎面花纹深度都按照民用街胎的参数设置，轮毂与轮拱的间隙预留了30mm的减震行程空间，在做悬挂动态模拟时，轮胎上下跳动不会与轮拱发生干涉。车身侧面的防撞胶条做了凸起2mm的独立特征，门把手、油箱盖、侧转向灯都作为独立部件建模，油箱盖的开启转轴位置做了旋转副约束预留，可直接添加运动约束模拟开启动作。

　　车灯部分，前大灯的灯腔、灯罩做了分层建模，灯罩做了2mm厚度的透明实体，灯腔内部的反光碗结构做了基础曲面还原，后尾灯的三色灯组区域做了分色面划分，方便后续做灯光效果渲染时直接赋予对应材质。前后保险杠的安装支架位置做了简化的定位结构，虽然没有细化支架的全部冲压特征，但预留了支架与车身纵梁连接的坐标点，后续做碰撞模拟或者改装前杠替换时，可直接基于该定位点做结构延伸。

　　整车的坐标系原点设置在前轴中心与地面的交点位置，Z轴垂直向上，X轴指向车尾方向，Y轴指向驾驶员侧，符合汽车设计行业的通用坐标规范，导入到任何主流三维软件中都无需重新调整坐标基准。所有曲面都做了G2连续处理，外覆盖件的表面曲率变化均匀，在做渲染或者3D打印切片处理时，不会出现曲面破面、法线错乱的问题，车身的分模线位置都做了0.5mm的内凹特征，还原实车钣金拼接的视觉效果，不会出现不同部件直接共面的失真问题。

　　从功能特性来看，该数模虽然是外观结构数模，但所有关键安装点的位置都与实车对齐，可作为后续搭建整车底盘、动力系统模型的外观基准，在做整车总布置时，可直接将该外观数模作为外边界参考，校核内部部件与外覆盖件的间隙是否满足要求，比如排气管尾段的位置是否会与后杠发生干涉，转向轮打满时是否会蹭到翼子板内衬，这些校核工作都可基于该数模的边界尺寸完成。
