医疗导管用Tuohy Borst接头结构

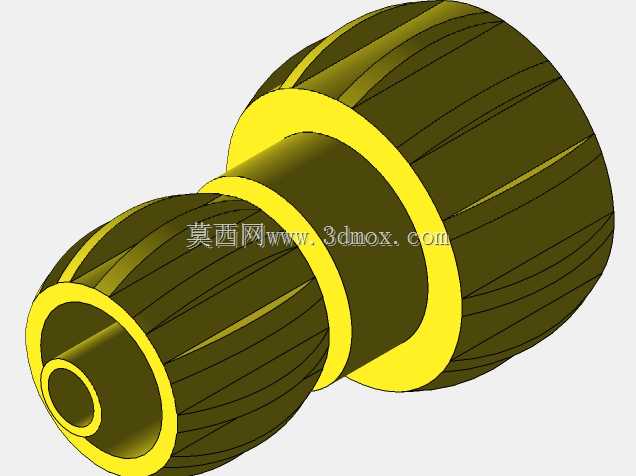

　　在临床介入操作、医用管路布设的场景里，这类Tuohy Borst接头是导管路径上的核心锁紧连接件，日常会出现在穿刺套件、内镜操作通道、输注管路延伸段的位置，负责实现导管的轴向位置固定、外接端口的密封衔接，避免操作过程中导管移位、管路漏液或者外界污染物侵入通路。做这个结构的三维建模时，最先要锚定的是临床使用的实际操作逻辑：医护人员在操作时需要单手就能完成锁紧与释放动作，所以外形上做了两段带滚花的鼓式握持结构，滚花的纹路深度、节距都参考了常规医用塑料件的握持摩擦力要求，不会因为戴医用乳胶手套出现打滑的情况，两段鼓形结构之间预留了旋转锁紧的相对运动间隙，转动其中一段时，内部的密封胶圈会被挤压收缩，抱紧穿过接头中心的导管外壁。

　　从安装边界来看，这个接头的中心通孔是同轴贯穿结构，通孔的内径尺寸覆盖了常用医用导管的外径范围，两端的环形凸台是和外接鲁尔接头、管路护帽配合的定位面，凸台的外径公差按照医用塑料件的配合要求做了预留，不需要额外做二次加工就能和标准医用配件实现插拔配合。建模过程中没有做内部全结构的还原，优先保证了所有外部配合尺寸的准确性，因为在做医疗设备的管路布局设计、操作手柄的结构适配时，设计人员最需要的就是接头的外部轮廓尺寸、安装配合面的位置参数，内部的密封胶圈、锁紧卡爪属于标准外购配件，不需要在整机布局阶段做细化建模，只要预留对应的安装空间即可。外形上的两段鼓形结构除了满足握持操作的需求，也兼顾了注塑生产的工艺要求，所有外表面的转角都做了圆角过渡，

　　避免注塑成型时出现应力集中导致的开裂，表面的滚花纹路做了简化处理，既保留了外观特征，也不会在装配干涉检查时因为纹路细节出现误判。在实际的设备适配场景中，这类接头经常会被集成到穿刺针的尾端、引流管路的调节段、内镜的器械通道入口，设计选型时需要确认接头的最大外径能穿过设备上的过孔，中心通孔的直径能匹配所用导管的外径，两端的凸台长度能满足和外接配件的配合深度要求，建模时把这些关键尺寸都做了精准还原，设计人员可以直接把这个模型调入装配体，做管路的走线路径模拟、操作空间的干涉检查，不需要再反复测绘实物调整尺寸。另外考虑到临床使用中会涉及到消毒处理，模型的外表面没有做细碎的凹槽或者难以清洁的结构，所有外露面都是平滑过渡，符合医用配件的清洁要求，两段旋转结构之间的间隙也按照实际产品的装配间隙做了预留，模拟转动时不会出现结构干涉，能直观展示锁紧操作时的部件运动行程。
