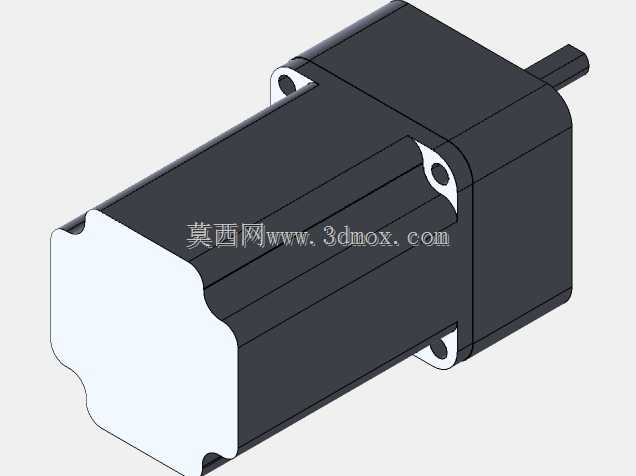

NEMA23带5:1减速齿轮箱步进电机结构

　　做非标设备选型的时候，57系列也就是NEMA23规格的步进电机一直是中小负载传动场景的核心选项，很多时候直连电机的输出扭矩达不到负载驱动要求，搭配集成式减速齿轮箱的一体化电机，就成了兼顾安装空间与传动性能的优选方案。这款带5比1减速比齿轮箱的NEMA23步进电机，在结构设计上把减速机构和电机本体做了集成化处理，省去了用户自行搭配联轴器、单独安装减速箱的装配工序，也避免了分体安装带来的同轴度误差、传动间隙累积的问题。从实际应用场景来看，这类集成减速箱的步进电机，常被用在小型自动化输送线的辊筒驱动、3D打印设备的Z轴升降传动、桌面级数控雕刻机的进给轴驱动、小型包装设备的送膜机构驱动、电子装配设备的点位移位机构上，

　　这些场景普遍不需要太大的输出功率，但对低速运行的扭矩输出、传动平稳性、安装空间紧凑度有明确要求。从功能特性上看，5比1的减速比设计，会把电机本体的输出扭矩放大5倍左右，同时把电机的输出转速降低为原来的五分之一，刚好匹配很多低速重载的点位传动需求，相比直连步进电机，不会出现低速运行时的扭矩不足、丢步问题，也不需要选用更大规格的电机来凑扭矩，能有效压缩设备的安装空间。在设计思路上，这款电机的齿轮箱采用和电机端盖一体化的连接结构，输出轴采用单出轴设计，轴伸端的尺寸匹配常规的联轴器、同步带轮安装公差，电机本体的安装法兰保留了NEMA23标准的57mm见方法兰，四个安装孔的位置度严格遵循行业通用标准，用户在替换同规格普通步进电机的时候，

　　不需要更改设备上的安装孔位，直接替换就能完成升级。安装边界方面，电机本体的截面尺寸保持标准57步进电机的外廓，集成齿轮箱之后的轴向总长度比普通同扭矩直连电机更短，因为减速箱的扭矩放大作用，不需要做更长的电机转子来提升扭矩，安装时只需要预留出法兰端面的固定空间、输出轴的连接空间即可，侧面的两个安装定位凸台做了圆弧过渡处理，不会和安装板上的相邻结构产生干涉。齿轮箱部分的壳体和电机后端盖采用同材质的金属壳体，既保证了传动齿轮的支撑刚性，也能在长时间运行时把齿轮啮合产生的热量通过壳体快速散出，避免内部齿轮因为高温出现磨损加剧、润滑脂失效的问题。输出轴的轴承支撑位做了跨距优化，能承受一定的径向负载，在直接驱动同步带轮、小直径链轮的时候，

　　不需要额外增加支撑轴承座，简化了用户的传动结构设计。在实际建模还原这款结构的时候，需要重点关注齿轮箱内部的齿轮啮合间隙、安装法兰的孔位公差、输出轴的轴伸长度与键槽尺寸，这些参数直接影响后续用户做装配仿真、干涉检查时的准确性，尤其是安装法兰的止口尺寸，是保证电机和设备安装板同轴度的核心基准，建模时不能随意更改公差范围。另外电机尾部的出线位置做了偏向一侧的设计，在设备内部布线的时候，能避免线缆和电机后方的结构产生挤压，预留的线缆弯曲半径也符合常规电气布线的要求，不需要额外调整线缆走向。很多工程师在做小型设备设计的时候，容易忽略减速电机的轴向尺寸占用，这款集成式结构把齿轮箱内嵌在电机前端的连接段，没有额外增加过多的轴向长度，对于安装空间局促的桌面级设备、内嵌式传动机构来说，能有效降低整体结构的设计难度，不需要为了容纳电机和减速箱刻意放大设备的外廓尺寸。从传动精度的角度看，一体化集成的齿轮箱在装配时已经调整好了齿轮的啮合间隙，相比用户自行拼装的电机加减速箱组合，反向间隙更小，在做一些需要频繁正反转的点位传动时，能有效减少回程误差，提升传动定位的准确性，这一点在小型数控设备、精密送料机构上的优势尤为明显。
