联合收割机割台传动切割机构三维设计

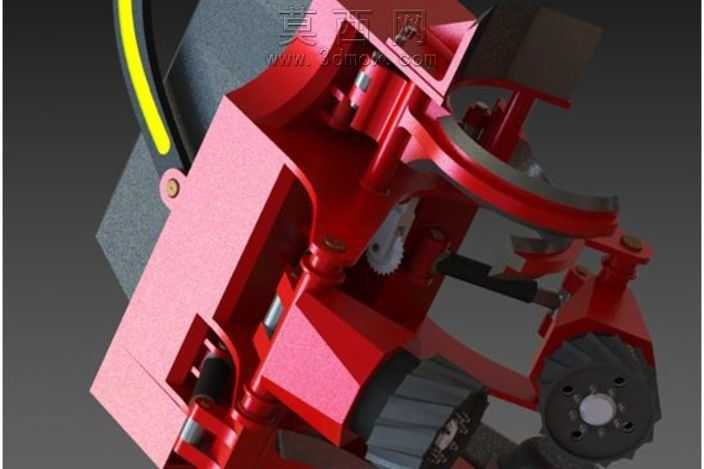

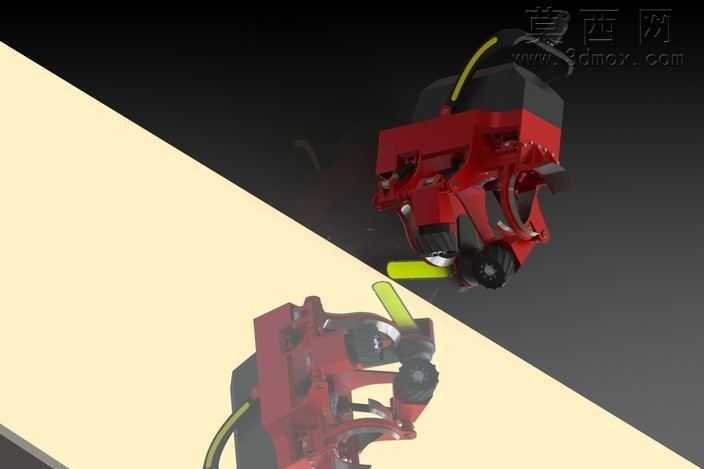

本作品为联合收割机割台核心作业机构的三维建模设计成果，建模过程依托专业三维设计软件完成全参数化构建，从核心传动构件到外部防护壳体均按照实际农机作业的尺寸比例进行1:1还原，整体模型装配逻辑严谨，各部件间的装配约束完全符合机械设计的公差配合要求，不存在干涉错位问题。渲染阶段采用写实材质表现方案，针对不同功能部件匹配对应材质属性：外部承载护板采用哑光金属红漆材质，还原农机设备常用的工业漆面质感，表面添加细微的颗粒纹理与使用磨损痕迹，避免塑料感；内部传动齿轮、连接销轴采用淬硬钢材质，调整金属粗糙度与反射参数，呈现机加工金属件的冷硬光泽；传动带采用黑色橡胶材质，添加细微的橡胶纹理与边缘磨损细节，还原橡胶件的真实质感；连接螺栓、铰接销轴等标准件单独赋予镀锌金属材质，区分不同构件的材质差异。结构设计上完整还原割台的核心作业逻辑：包含动力输入锥齿轮组、传动曲柄连杆机构、往复式切割动刀组件、作物拨送导向结构、铰接调节支座等核心模块，各传动部件的运动副均按照实际运动关系设置约束，可直观演示割台作业时的动力传递路径与切割动作过程。设计过程中充分考虑农机作业的实际工况，对受力较大的铰接部位、传动啮合部位进行了结构强化设计，护板的弯折角度、安装孔位均按照实际装配需求预留，既保证结构强度，也兼顾后期装配维护的便利性。整体模型细节丰富，从齿轮的齿形倒角、螺栓的头部纹路到护板的冲压折边都进行了精细化建模，没有过度简化的结构，可用于农机设计的结构验证、作业原理演示、教学展示等场景，完整呈现了联合收割机割台从动力输入到切割作业的全流程结构逻辑，建模过程中反复核对各部件的传动比与运动行程，确保模拟作业时切割动作顺畅，拨禾与切割的动作节奏匹配实际农机的作业参数，避免出现运动卡滞、行程错位的问题，材质渲染阶段经过多次光影调整，最终呈现出兼具工业质感与结构清晰度的展示效果，能够清晰区分不同功能的构件，直观展现割台内部的复杂传动关系。
