嵌入式安装Lerdge触控显示模组结构

　　做设备电控部分选型的时候，人机交互端的显示部件往往是最先要敲定安装边界的，这次拆解复现的这款触控显示模组，是面向小型工业控制终端、桌面级数控设备、嵌入式操控面板开发的配套部件，很多做小型自动化设备、桌面加工设备的结构工程师在做电控仓布局时，都会优先考虑这类集成度高的触控显示单元，不用单独拆分屏幕和驱动板的安装空间，能大幅压缩电控部分的整体体积。

　　从实际使用场景来看，这类触控屏大多用在设备操作端的前置面板上，操作人员不需要外接输入设备，直接通过屏幕触控就能完成参数设置、运行状态查看、功能指令触发这些操作，相比传统的按键+数码管的操控方案，显示的信息维度更丰富，能同时展示运行参数、故障提示、进度条这些内容，交互逻辑也更直观，新手操作人员的学习成本能降低不少。在小型3D打印设备、桌面级雕刻机、小型温控设备、实验室小型检测仪器上，这类集成式触控屏的装机量非常高，因为这类设备本身的机身空间就比较紧凑，没有多余的位置去布置分散的按键和显示模块，一体化的触控模组刚好能适配这类紧凑安装需求。

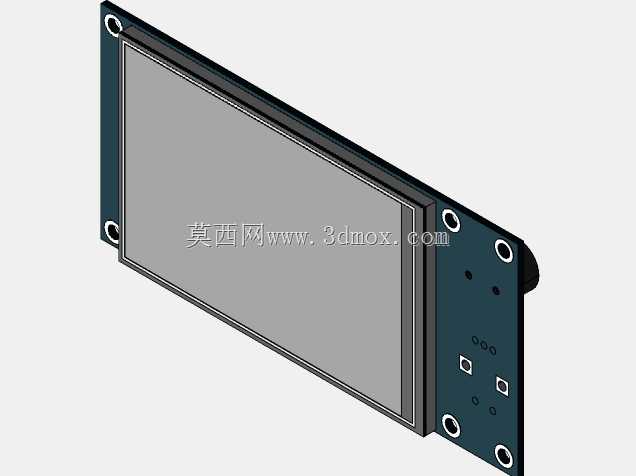

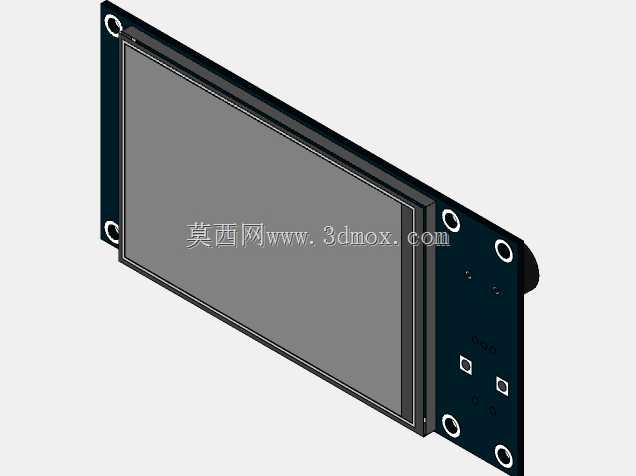

　　从结构设计的思路来看，这款模组采用了屏幕与驱动背板一体化叠装的结构，触控玻璃层、LCD显示层、驱动电路板三层通过定位柱精准对齐，边缘用窄边固定框做压合固定，既保证了屏幕正面的平整度，也能避免层间错位导致的触控偏移问题。背板部分直接集成了驱动电路、接口焊盘，不需要额外外接驱动板，整体厚度控制得非常薄，在做面板嵌入式安装的时候，不需要在面板后方预留太深的容纳空间，对于壁厚较薄的设备外壳也能适配。安装固定方式上，背板四个角以及侧边预留了多个金属安装孔位，孔位做了沉台设计，安装螺丝拧入后不会突出背板表面，不会和后方的电控元件产生干涉，不同的安装孔位可以适配不同的面板开孔尺寸，结构设计上留了足够的适配余量，不用为了不同的安装场景重新开模做背板。

　　实际做结构适配的时候，首先要确认的就是安装边界尺寸，这款模组的正面显示区域是标准的矩形可视区，外围的固定边框宽度很窄，面板开孔的时候只需要比屏幕显示区域的外轮廓大0.2-0.3mm的装配间隙，就能保证屏幕顺利嵌入，同时边框能完全盖住开孔边缘的毛刺，不用额外做装饰压圈。背板部分的外轮廓比正面边框略小，嵌入后不会和开孔侧壁产生摩擦，安装孔的中心距是固定的标准尺寸，在做面板结构设计的时候，可以直接按照孔位坐标打螺丝过孔，不需要额外做定位工装，装配效率很高。屏幕的出线方向是从背板侧边引出，做结构布局的时候要在侧边预留出线的槽位，避免线材被面板压住导致接触不良，槽位的宽度要能容纳排线的弯折半径，不能让排线出现死折，不然长期使用容易出现排线断裂的问题。

　　从功能特性上来说，这款触控模组采用电容触控方案，触控精度能满足工业场景下的操作需求，戴薄款劳保手套也能正常触发操作，不需要完全裸露手指操作，在车间环境下使用的适应性更强。显示层的分辨率适配小型设备的参数显示需求，文字和图标显示清晰，不会出现模糊发虚的情况，即使在车间有一定光线干扰的环境下，屏幕内容也能清晰辨识。驱动板上集成了必要的保护电路，能抵御设备运行时的电压波动，不会因为电机启停的电压尖峰导致屏幕花屏或者重启，稳定性适配工业设备的使用环境。

　　在做三维建模还原的时候，要特别注意几个容易出错的结构细节：首先是屏幕层和背板的叠层间隙，这个间隙如果留得不对，装配的时候会出现屏幕被压坏的问题，实际结构中层间有0.1mm左右的缓冲泡棉空间，建模的时候要把这个间隙预留出来，不能直接把两个零件做面贴合。然后是安装孔的沉台深度，沉台太浅会导致螺丝头突出背板，和后方的元件干涉，沉台太深又会降低背板的结构强度，容易在拧螺丝的时候出现开裂，实际设计里沉台深度刚好和螺丝头的厚度匹配，螺丝拧入后和背板表面齐平。还有侧边的接口位置，建模的时候要准确还原接口的高度和位置，不然做外壳结构的时候会出现接口对不上、插头插不进去的问题。

　　很多工程师在选型这类触控屏的时候，容易忽略屏幕后方的元件突出高度，这款模组的背板上的元件都是采用矮版封装，最高的元件高度也控制在背板整体厚度范围内，背板后方没有突出的元件，安装的时候可以直接贴在面板后方的加强筋上，不需要额外预留元件避让空间，这点对于紧凑结构的设备来说非常友好，能最大化利用机身内部的空间。另外屏幕的正面边框做了轻微的倒角处理，嵌入面板后和面板表面的过渡非常顺滑，不会有突兀的台阶，整机的外观质感也能得到提升。

　　在设备维护层面，这种一体化模组的更换也非常方便，只需要拆掉面板上的固定螺丝，拔掉排线就能把整个模组拆下来，不需要拆解屏幕和驱动板的连接，售后维护的时候不需要专业的焊接工具，普通的运维人员就能完成更换，能大幅降低设备的售后维护成本。对于做设备改型的工程师来说，这款模组的安装孔位是通用标准尺寸，后续如果要升级更大尺寸或者更高分辨率的屏幕，只要选择同安装孔位的替换型号，就不需要改动面板的开孔设计，能大幅缩短改型的设计周期，减少外壳模具的修改成本。
