Dynamixel伺服配套激光雷达安装固定支架

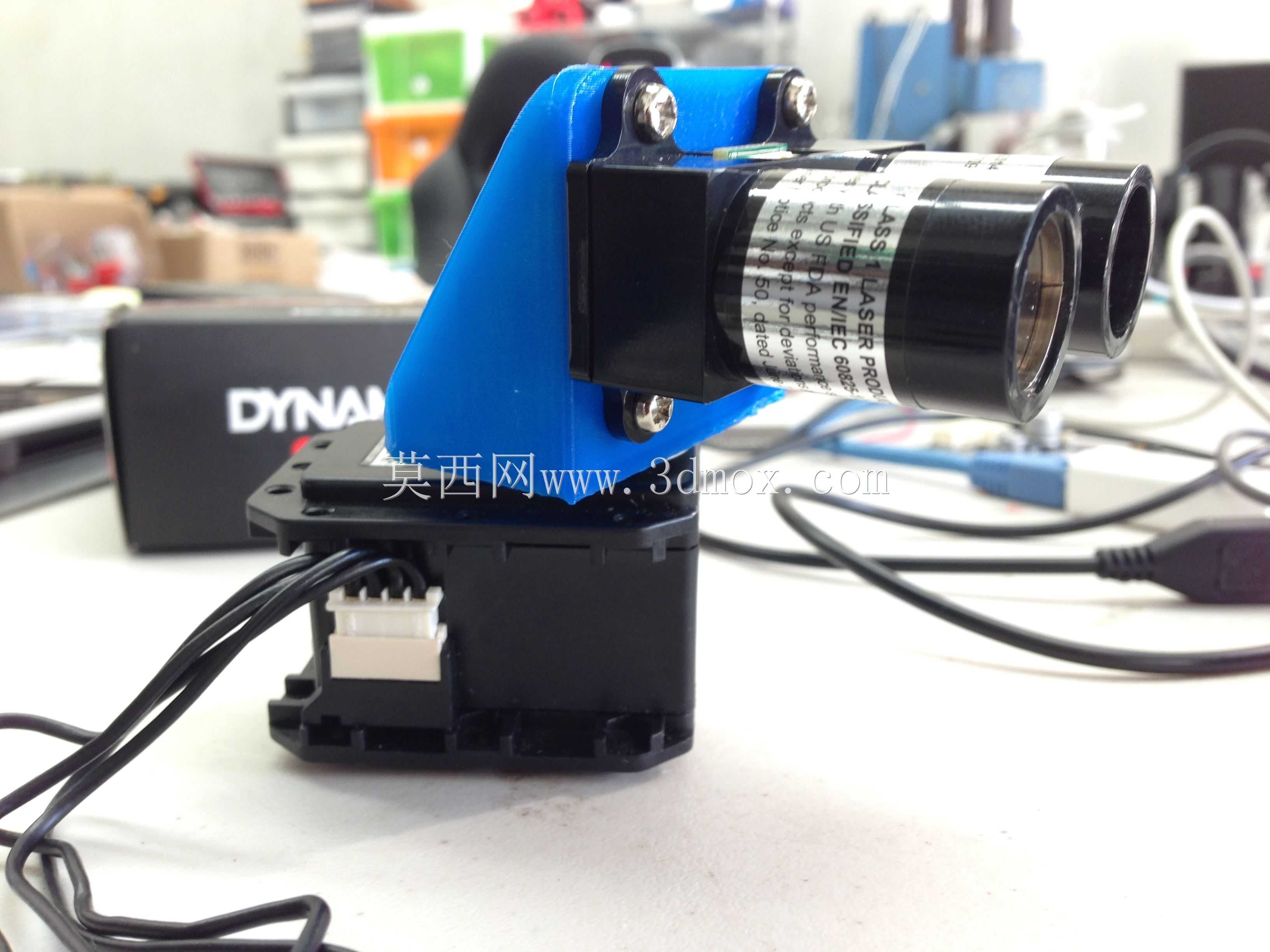

　　在移动机器人、小型AGV、教育类机器人开发场景中，激光雷达作为核心环境感知部件，往往需要搭配舵机实现俯仰或水平方向的角度调整，以此扩大扫描覆盖范围，减少感知盲区，这款适配支架正是为解决PulsedLights Lidar Lite模块与直径20毫米规格Dynamixel伺服喇叭的安装匹配问题而设计。从实际使用场景来看，这类小型激光雷达常被用于桌面级服务机器人、巡检小车、教育竞赛机器人的环境建图与障碍物检测环节，很多开发者在集成时会遇到雷达模块与伺服输出端安装孔位不匹配、固定后同轴度不足、运行时出现抖动偏移的问题，该支架通过一体化的转接结构，直接填补了两者之间的安装接口间隙，不需要额外加工转接板，也能避免多层堆叠固定带来的累计误差。

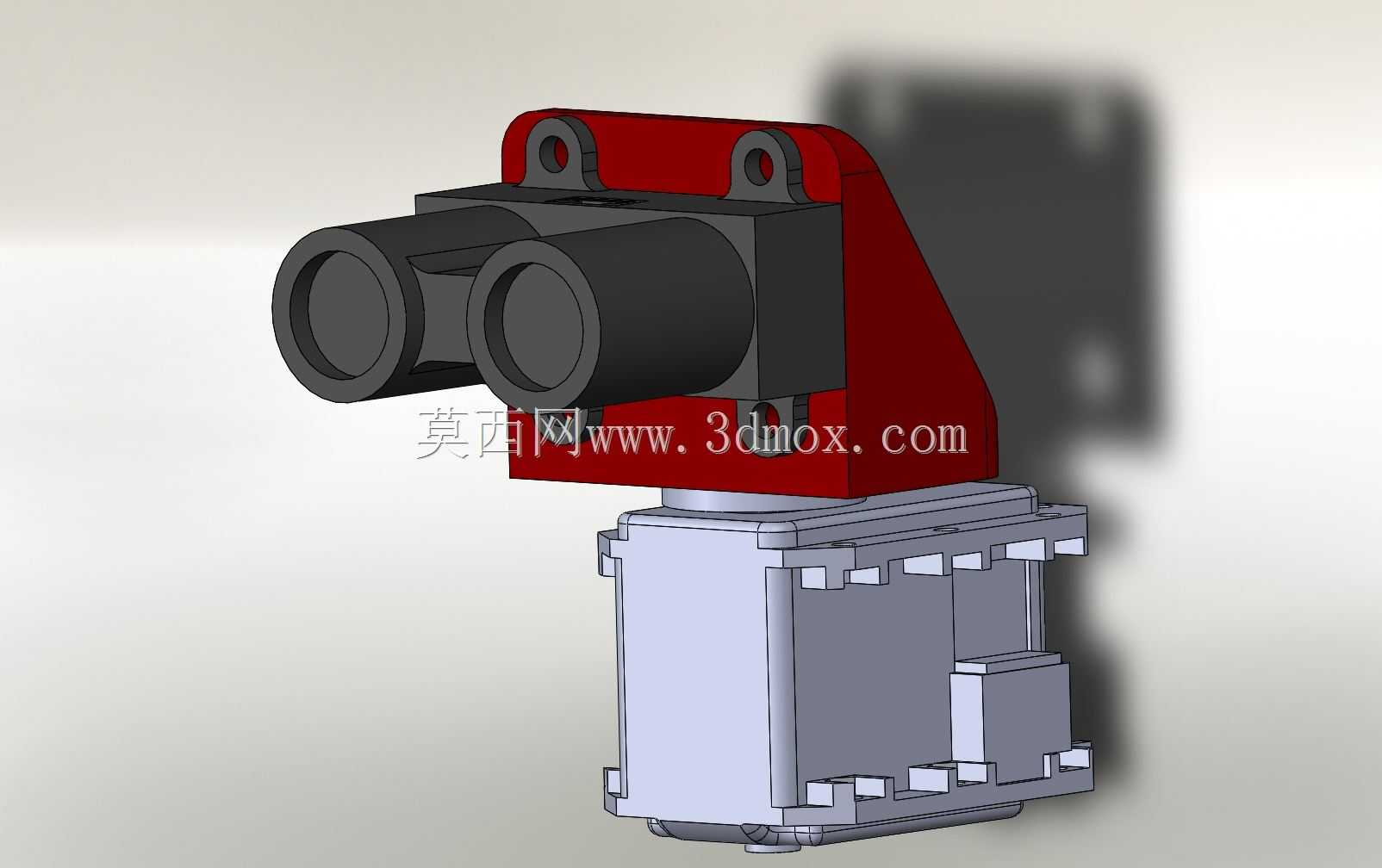

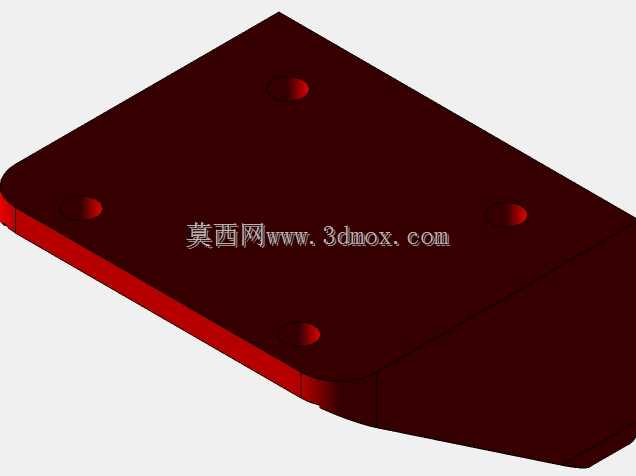

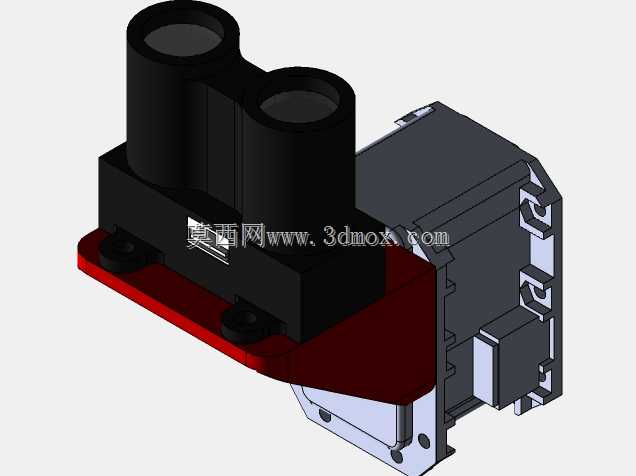

　　从功能特性上看，支架分为上下两个功能区域，上部为雷达模块安装位，设置了与Lidar Lite模块安装孔位完全对应的定位孔，采用沉孔设计，安装后螺丝头部不会突出于安装平面，避免对雷达的扫描视场造成遮挡，同时安装面做了平面度处理，保证雷达安装后基准面与支架底面平行，减少角度标定的误差。下部为伺服连接位，完全适配直径20毫米的Dynamixel伺服喇叭的安装孔距与定位特征，安装后支架与伺服输出轴保持较高的同轴度，伺服转动时不会出现偏心晃动的情况，能保证雷达扫描角度的控制精度。侧边的立板结构做了加强筋过渡处理，在控制整体重量的前提下提升了结构刚性，即使伺服在快速启停、加减速转动的工况下，支架也不会出现明显的形变，保证雷达采集数据的稳定性。

　　设计思路上，这款支架没有采用多余的冗余结构，完全围绕两个核心部件的安装需求做结构适配，首先确定伺服喇叭的安装基准，以伺服输出轴的中心为基准原点，向上推导雷达模块的安装高度，保证雷达的扫描中心与转动中心的相对位置符合常规感知方案的标定要求，避免转动时出现扫描面偏移的问题。安装孔位的公差设置参考了3D打印与机加工两种常见加工方式的精度范围，孔位公差控制在合理区间，既不会因为公差过小导致安装困难，也不会因为公差过大出现安装松动的情况。整体结构没有复杂的曲面特征，无论是采用FDM3D打印制作原型件，还是采用机加工方式制作金属材质的量产件，都能较低的成本完成加工，适配不同开发阶段的制作需求。

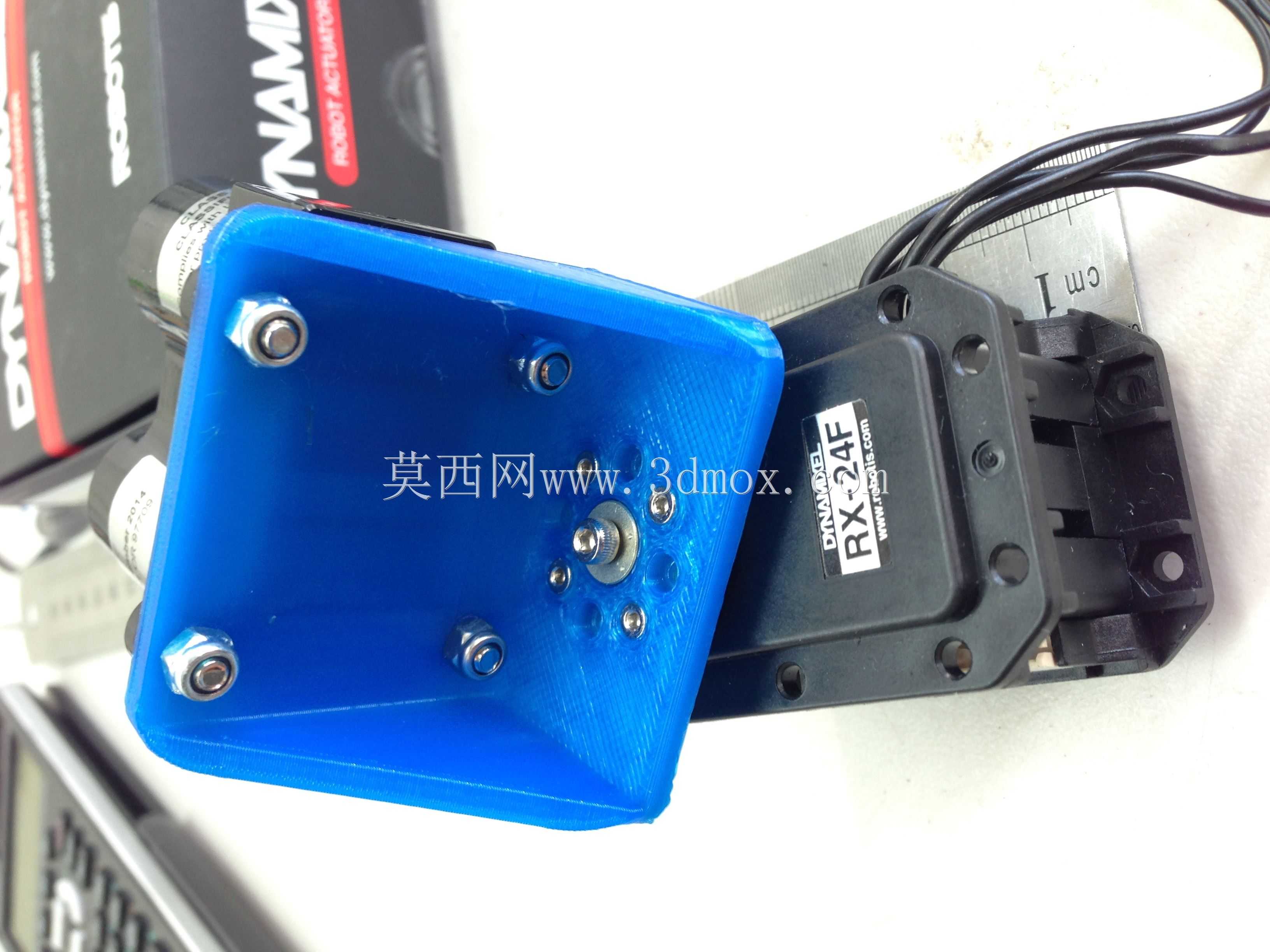

　　从安装边界与尺寸来看，支架整体宽度匹配Lidar Lite模块的本体宽度，不会向两侧过多延伸，避免占用机器人头部过多的安装空间，上部雷达安装位的深度刚好覆盖模块的安装固定区域，不会遮挡雷达的发射与接收窗口。下部伺服连接位的深度完全贴合20毫米直径伺服喇叭的厚度，安装后支架底部与伺服本体端面保留合理间隙，转动时不会与伺服本体产生摩擦干涉。立板的厚度经过受力校核，在承受雷达模块重量以及伺服转动带来的惯性力时，最大形变量控制在感知精度允许的范围内，不会因为结构形变导致雷达扫描角度出现偏差。安装时只需要先将支架下部与伺服喇叭通过螺丝锁紧，再将雷达模块固定到支架上部的安装位即可完成组装，不需要额外的调试步骤，安装完成后只需要按照常规的雷达标定流程完成角度校准即可投入使用，能大幅缩短机器人感知模块的集成调试周期。在实际使用中，这类转接支架虽然属于小型结构件，但直接影响到感知数据的准确性，如果支架刚性不足或者安装同轴度差，会导致雷达点云数据出现畸变，直接影响后续的建图与导航效果，这款支架的结构设计充分考虑了实际工况下的受力与精度要求，能满足小型移动机器人感知模块的集成使用需求。
