SolidWorks搭建的基础款积木人仔装配结构

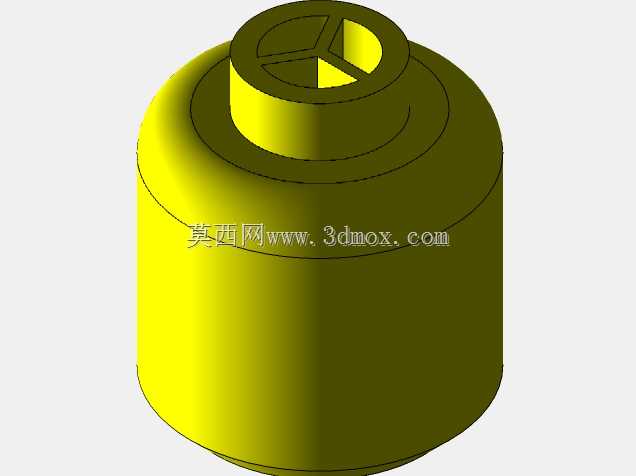

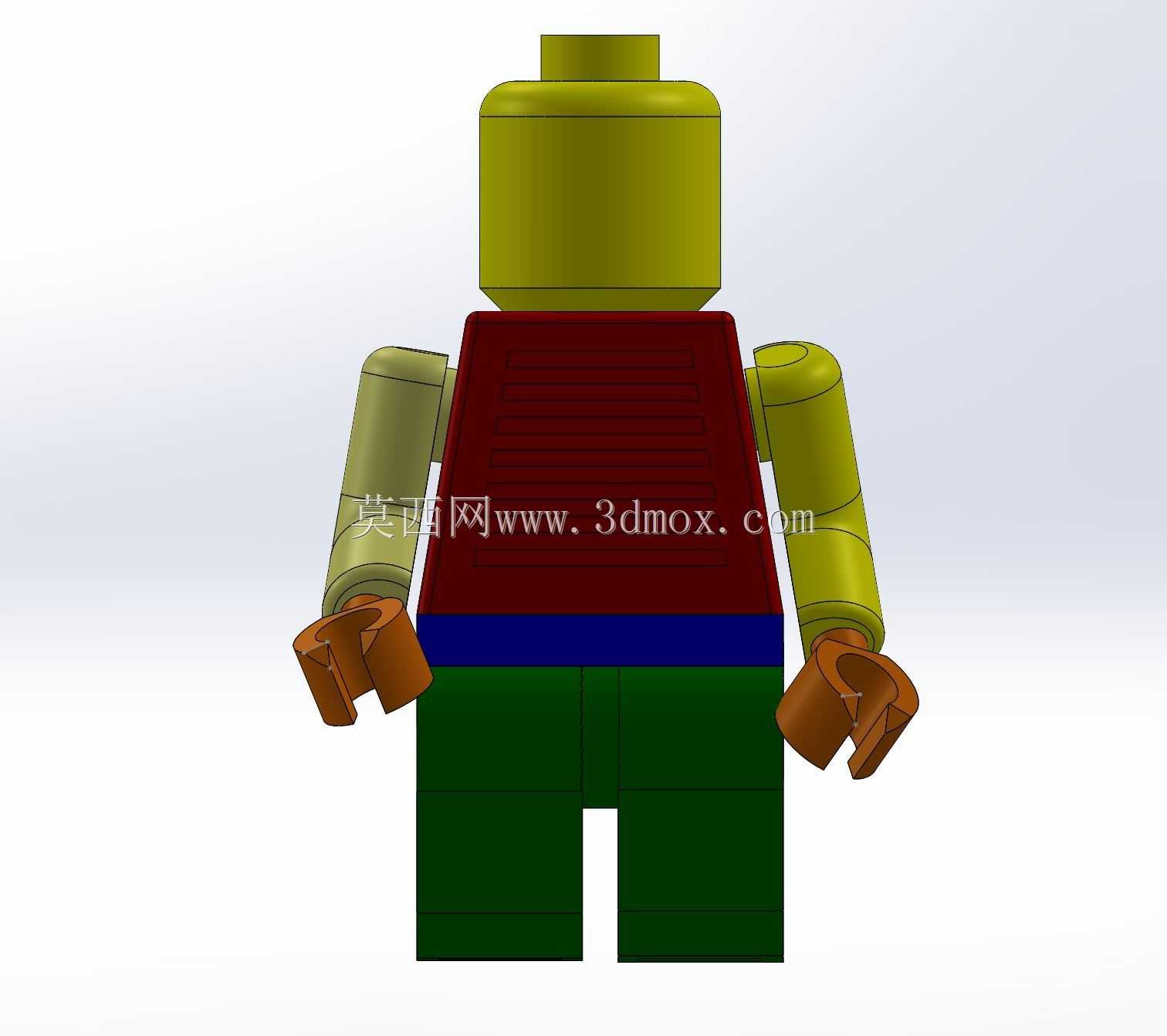

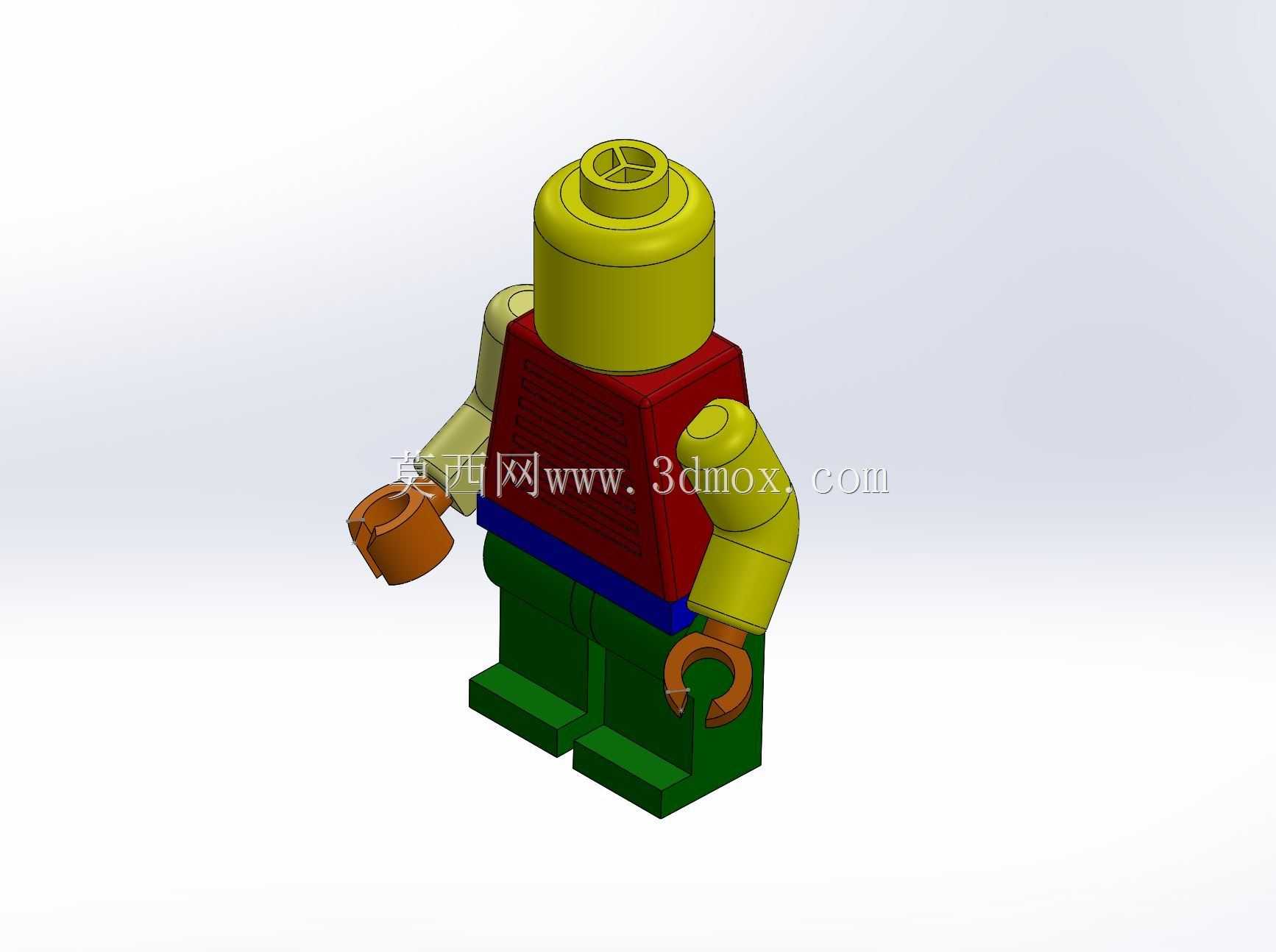

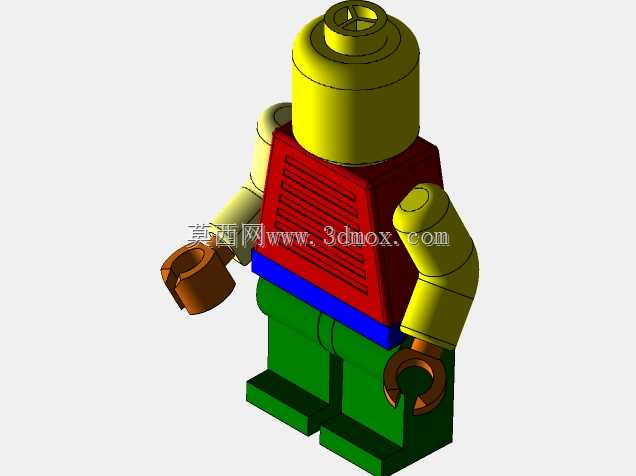

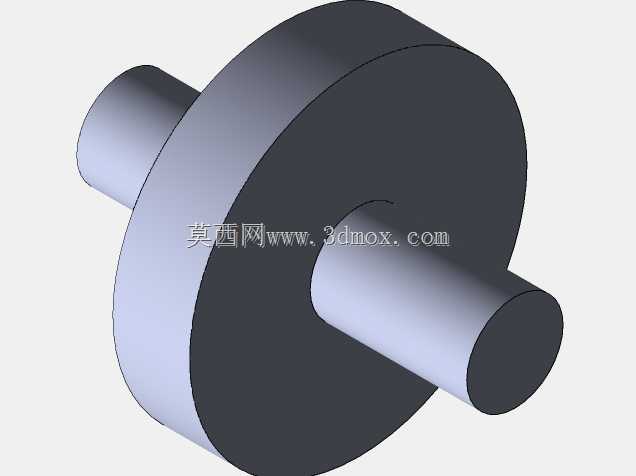

　　这款积木人仔的三维装配结构，最初是作为机械结构入门教学的演示案例搭建，核心目的是给刚接触三维装配的学习者演示基础的配合关系、零件拆分逻辑，同时也可作为文创周边、积木类玩具开发阶段的结构验证参考，在玩具设计的手板打样前，可通过该三维模型提前校验各部件的装配干涉、活动间隙，避免开模后出现结构卡滞、拼接松动的问题。从结构拆分来看，整个人仔分为头部、躯干、上肢、手部、下肢五个独立装配单元，每个单元都遵循标准积木拼接的通用尺寸规范，头部为带顶部十字拼接柱的圆柱腔体结构，十字柱的尺寸完全适配常规积木块的拼接孔位，可兼容市面主流积木的顶部拓展需求，头部与躯干的连接采用短轴插接结构，预留0.1mm的转动间隙，可实现360度水平旋转，

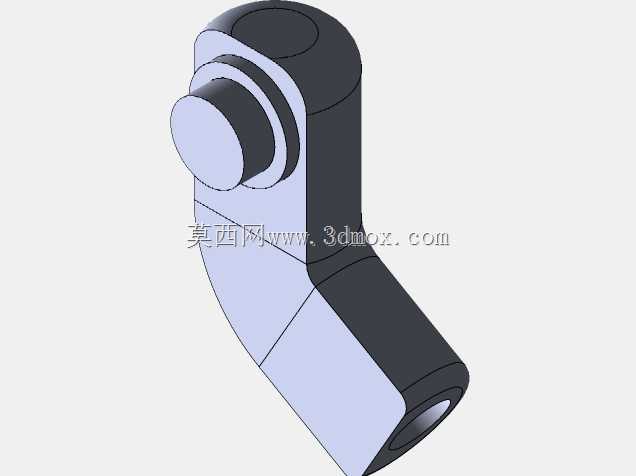

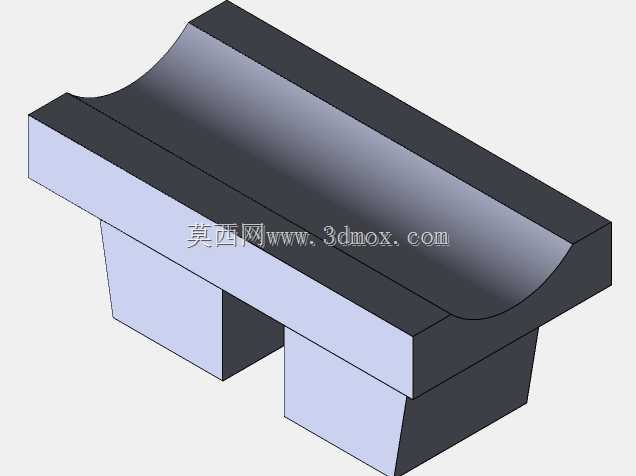

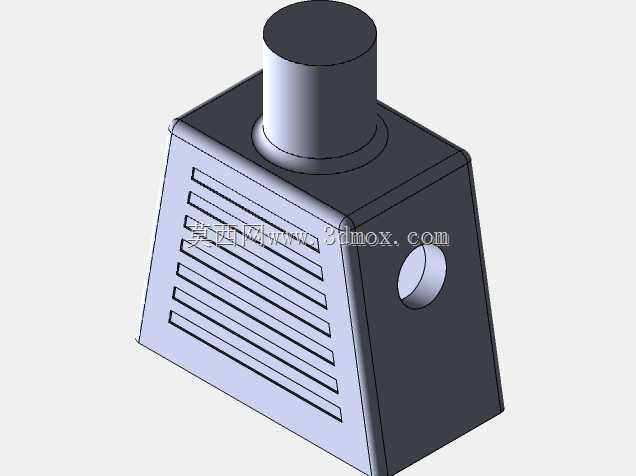

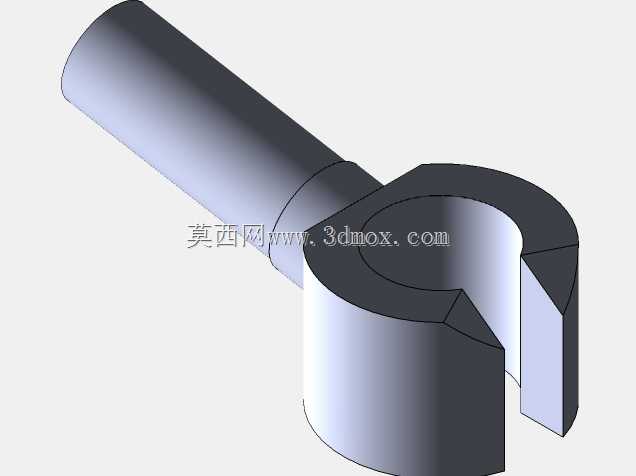

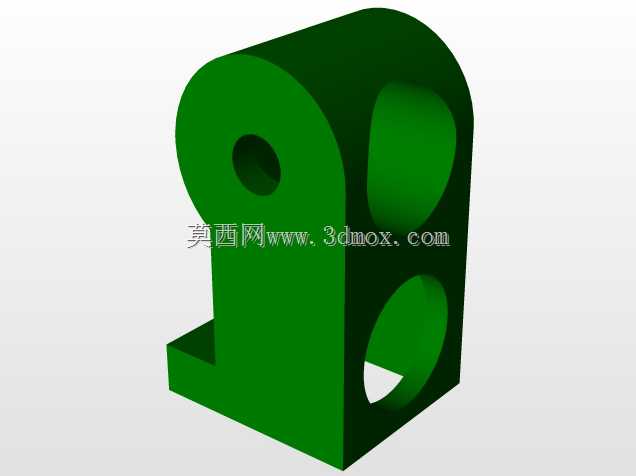

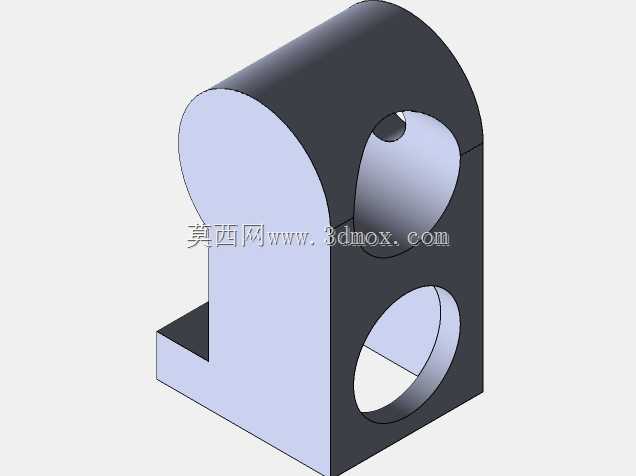

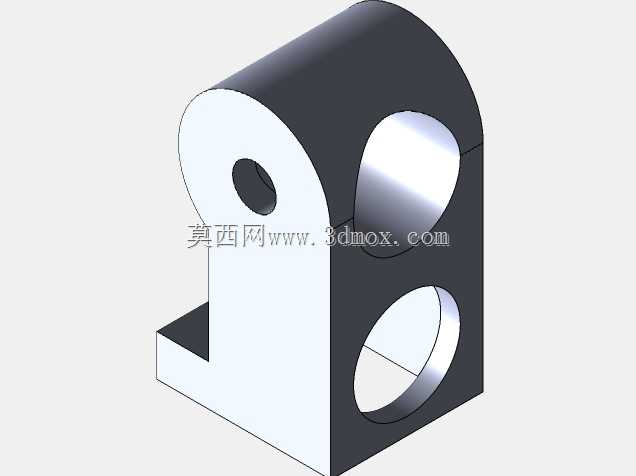

　　不会出现转动卡涩或者松脱掉落的情况。躯干部分为中空薄壁结构，正面预留装饰面的贴合位，壁厚控制在1.5mm，既满足注塑成型的工艺要求，也能保证整体结构的抗摔强度，躯干底部与下肢的连接采用双凸点插接结构，两个凸点的中心距严格匹配标准积木的孔距规范，下肢为左右对称的两个独立零件，每个零件底部都做了标准积木的拼接凹槽，可直接固定在常规积木底板上，站立时的重心经过校核，当躯干保持垂直状态时，整体重心投影完全落在双脚的支撑面范围内，不会出现无故倾倒的问题。上肢部分采用球头铰接结构与躯干连接，球头的配合间隙经过反复调整，既可以实现前后摆动、小幅侧转的多维度活动，也能在调整到任意角度后保持姿态固定，不会因为自重出现垂落，手部为C型开口的抓握结构，

　　开口尺寸适配常规积木配件的握持轴径，可搭配各类小型积木道具实现不同的展示姿态。整个建模过程完全遵循自下而上的装配逻辑，先逐个绘制单个零件的草图，通过拉伸、倒角、抽壳等基础特征完成零件建模，所有零件的拔模斜度统一设置为1.5度，完全适配注塑模具的开模要求，避免出现倒扣结构导致无法正常脱模。装配阶段优先固定躯干作为基准零件，再依次装配头部、下肢、上肢、手部，所有配合关系都采用标准的同轴心、重合配合，没有使用多余的高级配合，整个装配体的特征树清晰明了，学习者可以直接通过特征树查看每个零件的约束关系，快速理解装配逻辑。在实际教学场景中，这个模型常被用来演示装配体的干涉检查操作，通过软件自带的干涉检查工具，

　　可以快速验证各活动部件在极限转动角度下是否存在结构干涉，比如上肢向上抬举到最大角度时，肩部与躯干的间隙是否足够，头部旋转时与肩部是否存在剐蹭，这些细节都在建模阶段做了反复调整，确保所有活动结构的运动行程都不存在干涉问题。从安装边界来看，整个人仔站立状态下的总高度控制在40mm左右，双脚的总宽度为16mm，前后厚度为12mm，占用的展示空间极小，既可以单独作为摆件展示，也可以作为大型积木场景的组成人偶，适配各类积木场景的比例要求。手部的C型开口内径为3.2mm，可兼容同比例的积木工具、配饰零件，拓展性较强。整个模型的所有圆角都做了R0.3-R0.5的倒角处理，没有尖锐的棱角，既符合玩具产品的安全设计要求，也能在注塑成型时减少应力集中，提升零件的使用寿命。在结构强度校核方面，针对容易断裂的手部C型开口、颈部连接柱位置，都做了局部加厚处理，颈部连接柱的根部做了R1的圆角过渡，避免反复转动后出现根部断裂的问题，手部C型开口的外侧做了加厚加强筋，在反复插拔配件时不会出现开口断裂、变形的情况。
