MKS mini12864 v2.0液晶显示操作模组

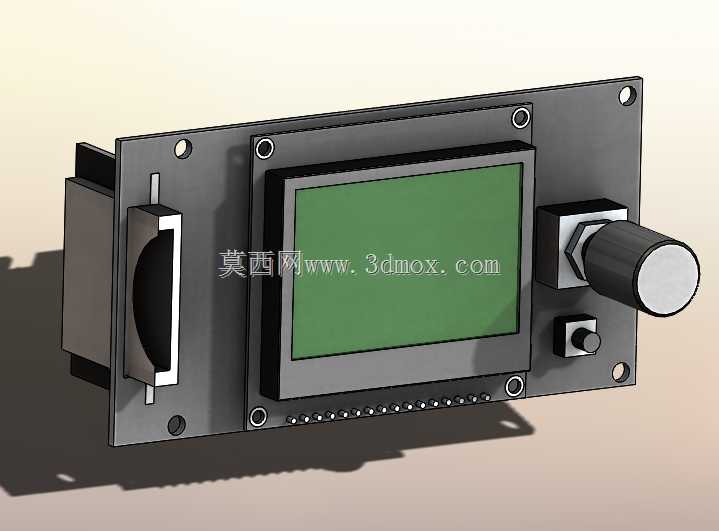

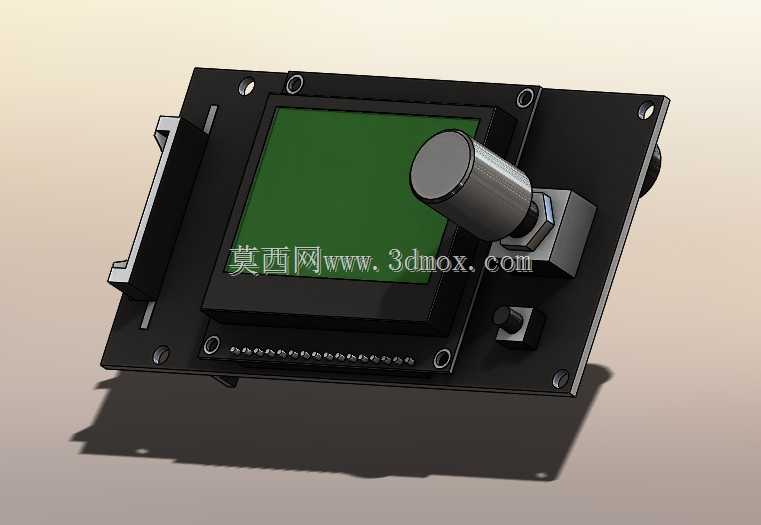

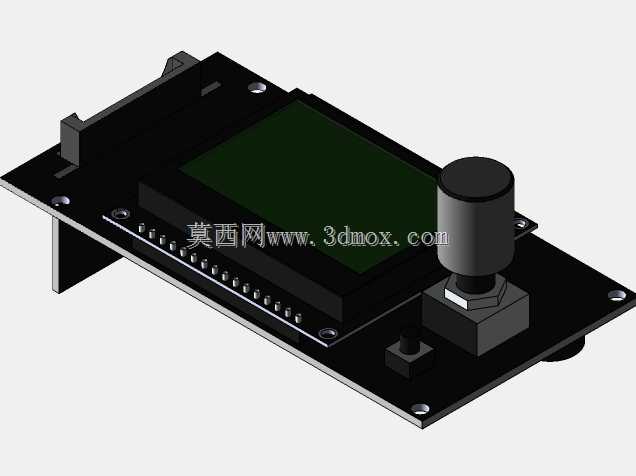

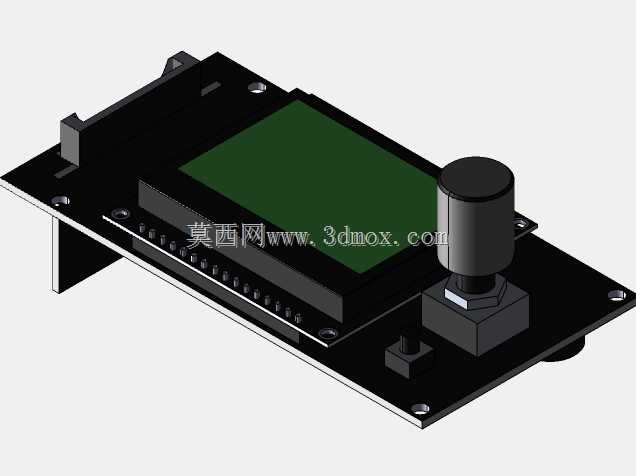

　　在桌面级数控设备、小型自动化终端、开源3D打印设备的操控端设计中，这类集成式显示操作模组是人机交互链路的核心载体，承担着设备状态可视化、参数调整、指令输入的核心作用，区别于分体式的显示屏加按键方案，该模组将显示单元、操作输入件、安装固定结构做了一体化整合，能大幅简化终端设备的面板结构设计，减少装配环节的接线与对位工作量。从结构设计逻辑来看，模组采用黑色哑光金属安装基板作为承载主体，基板四周预留了沉头安装孔位，安装孔的位置公差控制在±0.1mm范围内，适配行业通用的面板开孔尺寸，安装时可直接通过螺丝从基板后侧锁紧到设备面板上，不需要额外设计固定压片或者转接支架，基板边缘做了0.5mm的倒角处理，

　　避免装配时刮伤操作人员或者划破设备面板的喷涂层。显示区域采用12864规格的点阵液晶，屏幕表面覆盖了透明防护层，防护层与金属基板之间预留了0.2mm的密封胶槽，可根据使用场景填充密封胶实现基础的防尘防泼溅能力，屏幕的显示视角做了正向优化，垂直安装状态下，操作人员站立操作时的可视角度覆盖120度范围，不需要刻意调整视角就能清晰读取屏幕上的温度、坐标、进度等设备运行参数。屏幕侧边集成的圆柱形旋转编码器旋钮，是该模组的核心操作输入部件，旋钮采用金属外壳搭配防滑纹理设计，旋转阻尼控制在0.03N·m，段落感清晰，同时支持按压确认操作，旋钮的安装座做了加高处理，突出基板表面8mm，操作时不会被屏幕边框硌到手指，

　　旋钮旁还预留了辅助功能按键的安装位，可根据设备功能需求配置急停、复位等快捷按键。从安装边界来看，模组整体厚度控制在22mm以内，基板后侧的排线接口采用卧式贴片设计，不会额外占用背部的安装空间，适配设备面板后侧最小25mm的净空安装要求，排线接口采用标准的IDC接插件定义，兼容主流开源控制板的通讯引脚定义，不需要额外做转接电路就能直接对接使用。在实际应用场景中，这类模组常被安装在小型数控雕刻机、桌面级3D打印机、实验室小型温控设备的正面操作区，操作人员不需要外接电脑，就能通过该模组完成设备的参数设置、运行状态监控、手动操作指令下发，相比触摸屏方案，该模组的物理旋钮在戴手套操作的车间场景下可靠性更高，不会因为屏幕沾污、

　　手上有油污出现操作失灵的问题。设计过程中，金属基板的平整度做了严格控制，平面度公差不超过0.05mm，避免安装后屏幕出现受力不均导致的显示水波纹，屏幕与基板之间的缓冲泡棉厚度经过反复调校，既能缓冲运输过程中的震动冲击，又不会因为泡棉过厚导致屏幕顶起出现装配间隙。模组后侧的元器件布局做了分区处理，高压驱动部分与信号传输部分做了物理隔离，减少工作过程中的信号干扰，避免屏幕出现闪屏、乱码的问题，所有贴片元器件的焊接高度都控制在3mm以内，不会与设备内部的其他结构件产生干涉。针对不同设备的安装需求，基板两侧预留了扩展安装槽位，可根据需要加装侧装固定支架，适配不同厚度的设备面板安装，安装槽位的长度预留了5mm的调节余量，能抵消面板开孔的位置误差，降低装配难度。
