WS7040直流无刷CPAP离心风机结构设计

　　在呼吸支持类医疗设备的气路系统搭建中，离心风机作为核心动力部件，其结构合理性直接决定了设备的供气稳定性、运行噪音水平以及整机安装适配性，这款WS7040规格的直流无刷离心风机，正是面向CPAP设备的紧凑安装空间做的定向结构设计。从实际应用场景来看，这类风机主要嵌入家用睡眠呼吸暂停治疗设备、小型便携式呼吸支持装置的气路单元中，负责提供持续稳定的正压气流，通过管路输送至用户呼吸端，维持气道开放压力，因此对风机的风压输出稳定性、运行振动幅度、外形安装边界都有非常严苛的要求。

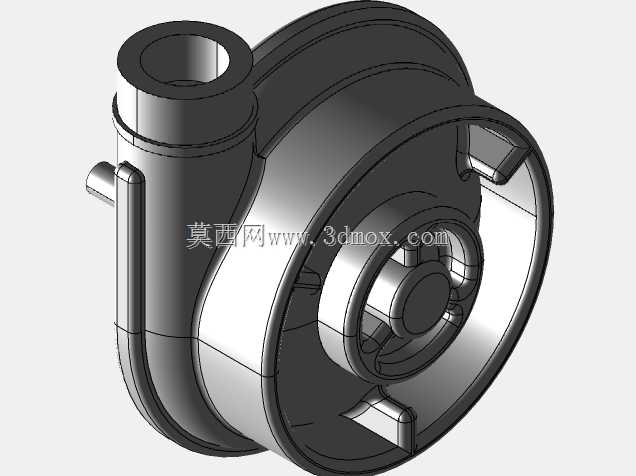

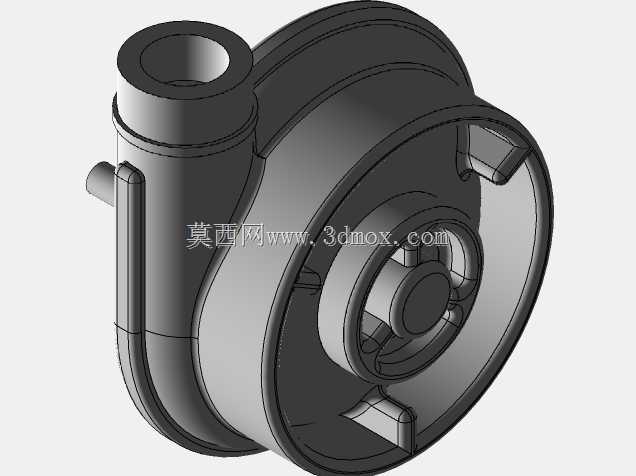

　　从功能特性层面看，这款直流无刷离心风机采用侧进风、切向出风的蜗壳结构设计，进风口位于蜗壳轴向中心位置的圆柱形接口，可直接对接设备内部的进气过滤单元接口，减少气路弯折带来的压损；出风口沿蜗壳切线方向伸出，接口为圆柱直筒形态，方便插接柔性输气管路，保证气流输出方向与设备内部气路走向匹配，降低管路装配难度。叶轮采用前倾式多叶片离心结构，叶片曲面经过弧度优化，在相同转速下能获得更高的风压输出，同时减少叶片与气流的冲击噪音，适配家用医疗设备对低运行噪音的要求。

　　设计过程中，首先围绕CPAP设备的内部安装空间做边界约束，整机蜗壳的最大外圆直径控制在适配WS7040规格的安装尺寸范围内，轴向总厚度充分压缩，能够嵌入厚度有限的便携式设备壳体中，不会占用过多内部空间。安装定位结构设置在蜗壳的后端端面，预留的三个定位凸台的孔间距经过实际尺寸校验，可直接匹配常规CPAP设备的风机安装位螺孔位置，装配时不需要额外做转接支架，降低整机装配的零件数量与工序复杂度。需要注意的是，该结构建模过程中参考的是公开的速卖通类产品图纸的可测量尺寸，其中安装孔位的中心距尺寸经过校验与实物匹配，可直接用于安装位的结构适配设计，但部分非安装面的外形曲面、叶片细节尺寸因参考资料的精度限制，存在一定的尺寸偏差，在做整机气路仿真、结构干涉校验时，需要预留适当的公差余量，避免因模型尺寸偏差导致实际装配出现干涉问题。

　　从结构细节来看，蜗壳的流道型线采用等宽截面设计，从叶轮外缘到出风口位置的流道截面逐渐扩大，能够将叶轮甩出的高速气流的动压逐步转化为静压，降低出风口处的气流紊流，减少气流脉动带来的振动与噪音。风机后端的电机容纳腔与蜗壳为一体化结构设计，直流无刷电机直接嵌入腔体内部，电机输出轴与叶轮中心的安装孔同轴配合，不需要额外的传动结构，减少了传动环节的功率损耗与振动源。蜗壳侧壁设置的小型定位凸柱，可用于固定设备内部的温度、压力检测传感器，方便实时监测风机的运行状态，为设备的闭环控制提供安装点位。

　　在实际选型适配过程中，这类小尺寸高压离心风机除了CPAP设备外，也可用于小型桌面除尘设备、便携式气体采样装置、小型电子设备散热增压等场景，但核心的设计约束始终围绕小体积、低振动、稳定风压输出这几个核心指标。建模时对叶轮与蜗壳的配合间隙做了合理预留，既避免间隙过大导致气流回流损失风压，也防止间隙过小在实际生产中因零件公差出现叶轮擦碰蜗壳的问题。出风接口的外径尺寸适配常规的呼吸管路内径，插接后可保证足够的连接密封性，不会出现漏气导致的压力不足问题。对于结构设计从业者来说，这个模型可作为小尺寸离心风机结构设计的参考样本，在做同类紧凑气路设备的结构布局时，可直接参考其安装孔位布局、进出风口位置设置、蜗壳与电机腔的一体化结构思路，缩短前期方案布局的时间；对于设备选型人员来说，可通过该模型直观核对安装边界尺寸，提前在整机设计中预留对应的安装空间，避免后期选型与结构设计出现尺寸不匹配的问题。
