双链轮滚子循环链传动结构设计

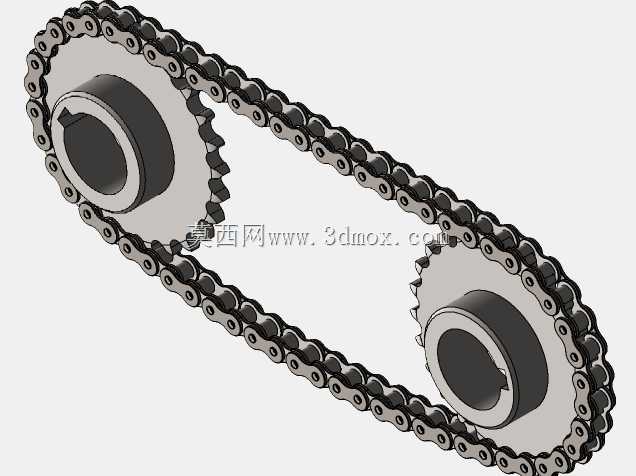

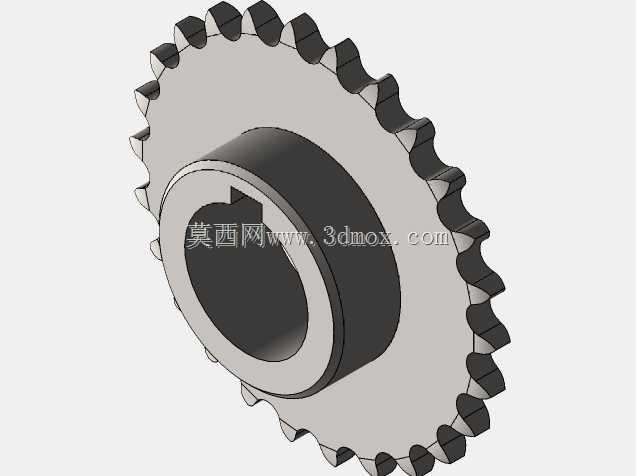

　　这套双链轮搭配滚子链的循环传动结构，是机械传动系统里应用极广的动力传递方案，日常在轻工输送线、小型动力传输工位、农机进给机构、包装设备的物料推送单元里都能见到这类结构的身影，核心作用是在两个平行轴之间传递旋转扭矩，相比带传动不会出现打滑丢转的问题，相比齿轮传动对两轴的中心距适配范围更广，不需要严格控制极小的轴间距公差，安装调试的容错空间更大。从结构设计逻辑来看，这套结构的两个链轮采用同模数同齿形设计，保证链条啮合时的节距匹配，不会出现跳齿、卡滞的问题；链轮的轮毂部分做了加厚凸台设计，中心的轴孔预留了键槽安装位，装配时可以通过平键实现和传动轴的周向固定，避免动力传递过程中链轮和轴之间出现相对转动，轮毂端面还预留了紧定螺钉的安装点位，

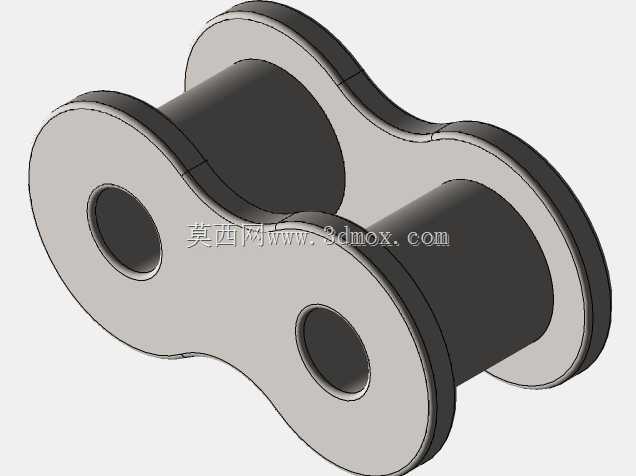

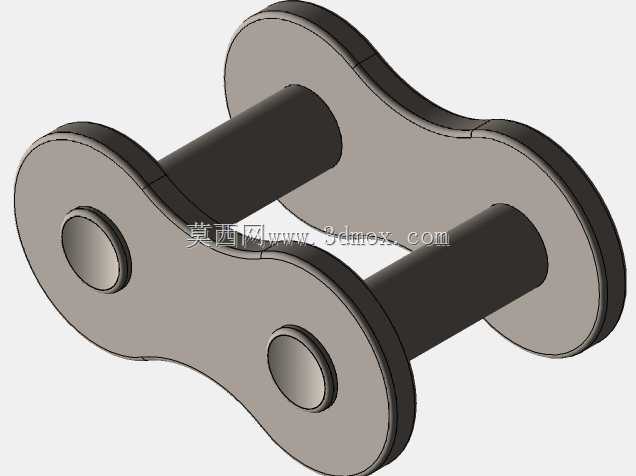

　　方便轴向定位，防止链轮在轴上出现窜动偏移。配套的滚子链是标准节距的单排滚子结构，每一节链节由内链板、外链板、销轴、套筒、滚子五个部分组成，滚子部分可以在链轮啮合时自由转动，大幅降低啮合过程中的摩擦损耗，减少链轮齿面的磨损速度，延长整套传动结构的使用寿命；链板采用了冲压成型的异形结构，在保证链节抗拉强度的前提下，尽可能减轻自身重量，降低传动过程中的惯性负载。在实际安装边界上，这套结构的两轴中心距可以根据实际使用场景做适配调整，只要保证链条安装后有合适的垂度即可，一般垂度控制在中心距的1%到2%之间，过紧会加剧链条和链轮的磨损，增大传动阻力，过松则容易在传动过程中出现链条抖动、脱链的问题；链轮的齿部经过了齿形修形，

　　啮入和啮出的位置做了圆滑过渡，避免链条在啮合瞬间出现刚性冲击，哪怕是在中低速的频繁正反转工况下，也能保证传动的平稳性，减少运行过程中的噪音。从功能特性来说，这套循环链传动结构可以在有一定粉尘、少量油污的工况下稳定工作，不像同步带对环境清洁度要求那么高，日常维护只需要定期补充润滑脂，检查链条的张紧度和链节的磨损情况即可，维护成本很低；传动效率可以稳定保持在95%以上，适合传递中小功率的旋转动力，在输送类设备上，还可以直接在链条上安装工装附件，实现物料的直线循环输送，不需要额外加装输送载体，能简化整套设备的结构设计。设计过程中需要重点关注链轮的齿形公差和节距累积误差，如果链轮的节距偏差过大，会导致链条和链轮啮合时出现局部卡滞，

　　加速链节销轴的磨损；另外链条的长度计算需要结合两轴中心距、链轮分度圆直径做精确核算，避免出现链条过长张紧不足、或者过短无法装配的问题，装配时要保证两个链轮的端面处于同一平面，不能出现偏斜，否则会导致链条单侧磨损，严重时还会出现脱链的故障。在不同的应用场景下，这套结构还可以做针对性的调整，比如在重载工况下可以换成多排链条搭配多排链轮，提升整体的承载能力；在需要耐腐蚀的工况下，可以换成不锈钢材质的链轮和链条，适应潮湿、有腐蚀性介质的使用环境；在高速传动场景下，可以对链轮做动平衡校正，降低高速运转时的振动量。
