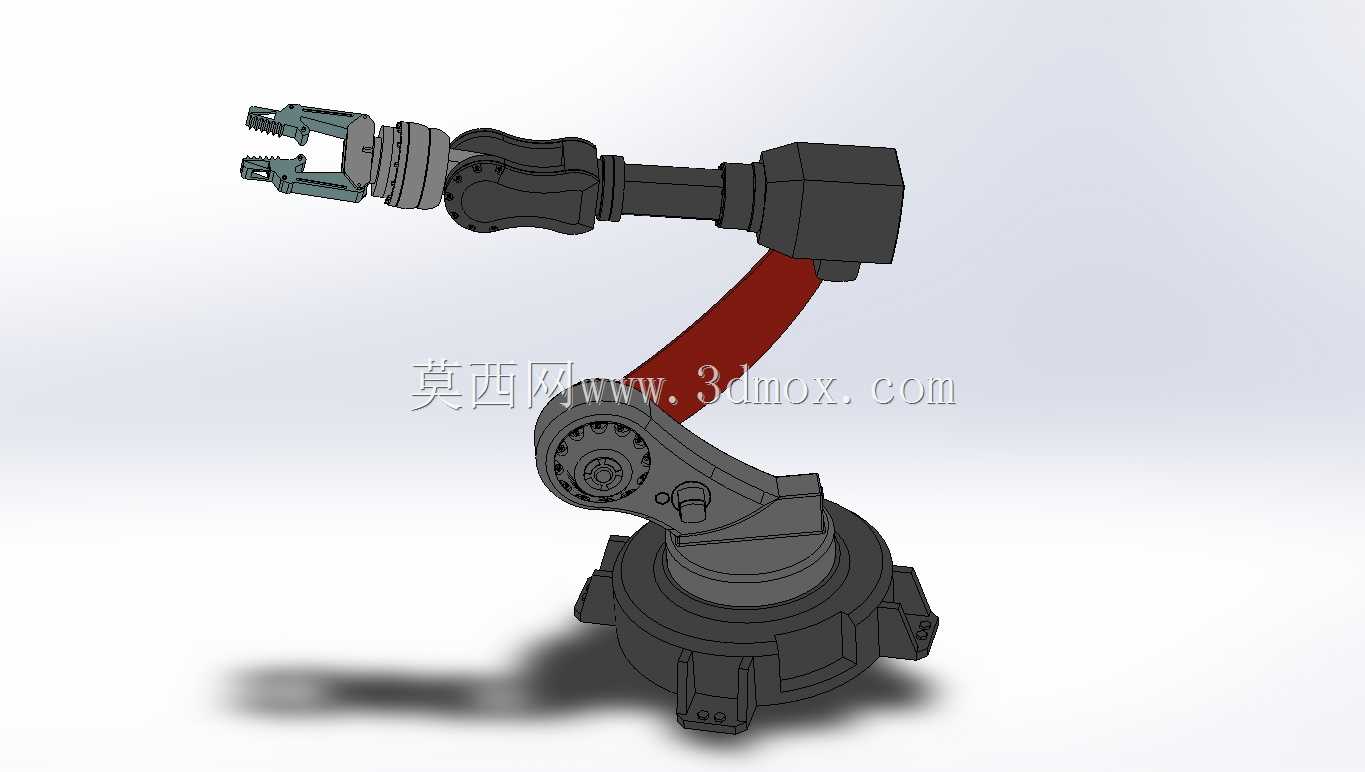

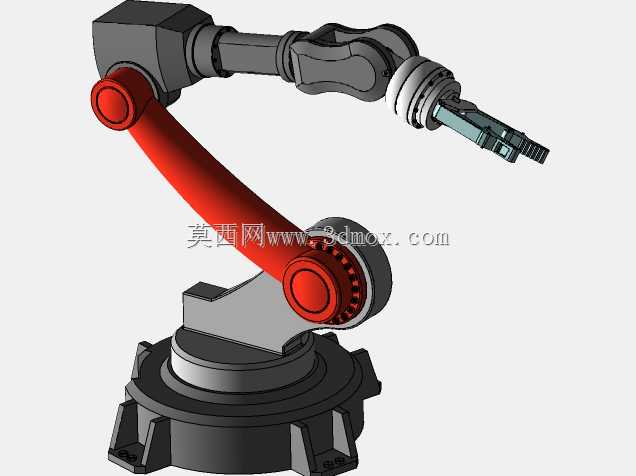

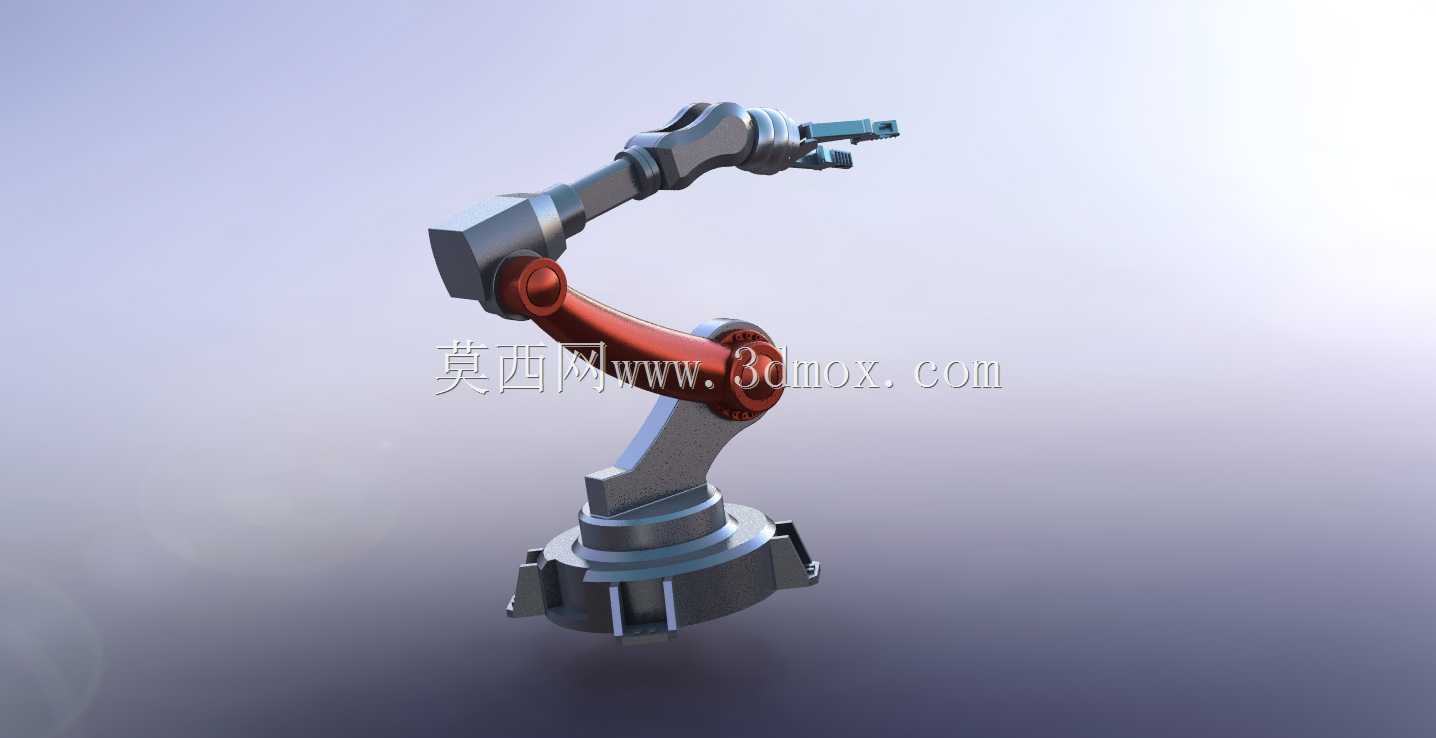

多关节工业机械臂结构设计方案

　　这款多关节机械臂的结构设计，核心围绕中小负载工位的柔性作业需求展开，从实际产线落地的角度出发，优先平衡了作业覆盖范围、关节负载冗余与安装空间的适配性。先从安装边界说起，该臂体采用底座法兰式安装结构，底座预留的安装孔位适配常见的160mm间距方形安装法兰，可直接固定在生产线边的钢制工作台、设备机架顶面或者移动AGV的搭载平台上，底座整体回转直径控制在280mm以内，安装时不需要额外扩大机架的开孔尺寸，也不会和周边的料架、输送线护栏产生运动干涉，底座下方预留了走线空腔，可容纳动力线缆、信号线缆以及末端执行器的气路管路，避免臂体回转过程中出现线缆拖拽磨损的问题。

　　从作业覆盖范围来看，这款六轴结构的臂体完全伸展后作业半径可达850mm，能够覆盖以底座安装中心为圆心，半径850mm以内的半球形作业空间，完全满足3C电子装配工位的上下料、小型零部件的焊接工位变位配合、注塑机出料口的工件取放、实验室样品分拣转运这类常见场景的空间需求，臂体折叠后的最小收纳高度仅为720mm，在设备待机或者产线换型调整时，可将臂体折叠至收纳姿态，不会占用过多的产线通行空间，也方便周边设备的维护操作。

　　关节结构的设计上，大臂与底座连接的腰转关节采用交叉滚子轴承作为回转支撑，能够同时承受径向载荷、轴向载荷以及倾覆力矩，即使臂体完全伸展携带末端负载做水平回转，也不会出现关节晃动的问题，大臂与小臂连接的肘关节、小臂与腕部连接的腕关节均采用谐波减速器配合伺服电机直连的传动结构，省去了额外的同步带或者齿轮传动链，既减少了传动间隙带来的定位误差，也降低了后期维护时的传动件更换难度，每个关节的限位位置都预留了硬限位块安装位，可根据实际工位的作业范围调整硬限位的触发位置，避免软件限位失效时臂体撞击周边设备。

　　臂体的结构件采用铸铝材质做轻量化设计，大臂和小臂的内部做了网格状加强筋结构，在保证整体结构刚性的前提下，尽可能降低臂体自身重量，减少关节电机的负载冗余，臂体的外壳采用圆弧过渡设计，没有突出的螺栓头或者尖锐棱角，避免作业过程中剐蹭操作人员或者周边工件，腕部末端采用标准的ISO 9409-1-50-4-M6安装法兰，可快速适配夹爪、吸盘、焊枪、打磨头等不同类型的末端执行器，法兰内部预留了气路和信号通路，不需要在臂体外额外走明线布置末端的控制线路。

　　从实际使用的场景适配性来说，这款臂体的关节运动速度参数设置，匹配了中小批量柔性生产的节拍需求，腰关节最大回转速度可达180°/s，肘关节和肩关节的最大运动速度可达150°/s，腕部三个关节的最大回转速度可达220°/s，在0.8m/s的末端运动速度下，重复定位精度可控制在±0.05mm以内，能够满足小型零部件的精密装配、涂胶、检测等对定位精度有要求的工位需求。设计过程中也充分考虑了维护便利性，每个关节的电机和减速器都设计了独立的安装拆卸窗口，不需要完全拆解臂体就可以完成单个关节的零部件更换，关节处的密封结构采用双唇形密封圈，可阻挡车间内的粉尘、切削液飞溅进入关节内部，适配机加工车间、焊接车间、装配车间等不同的生产环境，臂体表面做了喷塑处理，耐油污、耐轻微磕碰，长期使用也不会出现表面锈蚀或者涂层脱落的问题。

　　在结构受力的校核上，设计阶段针对臂体完全伸展、最大负载位于最远端的极端工况做了有限元分析，大臂根部的最大应力控制在铸铝材料屈服强度的1/3以内，小臂的最大变形量不超过0.2mm，完全满足长期满负载运行的结构强度要求，不会出现长期使用后臂体变形导致定位精度下降的问题。关节处的线缆采用高柔性拖链电缆，可承受至少1000万次的弯折循环，避免长期回转运动导致线缆内部线芯断裂，底座的安装面做了精加工处理，平面度控制在0.02mm以内，安装后可保证臂体的回转中心与安装基准面垂直，减少初始安装误差带来的整体精度偏差。
