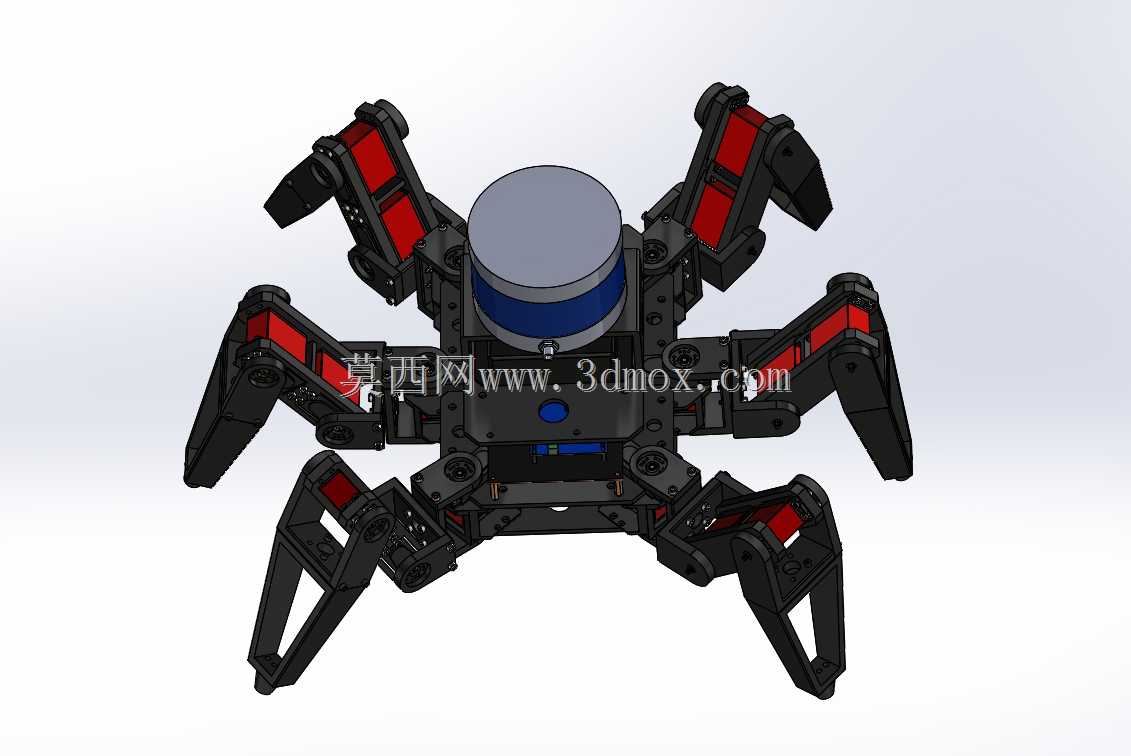

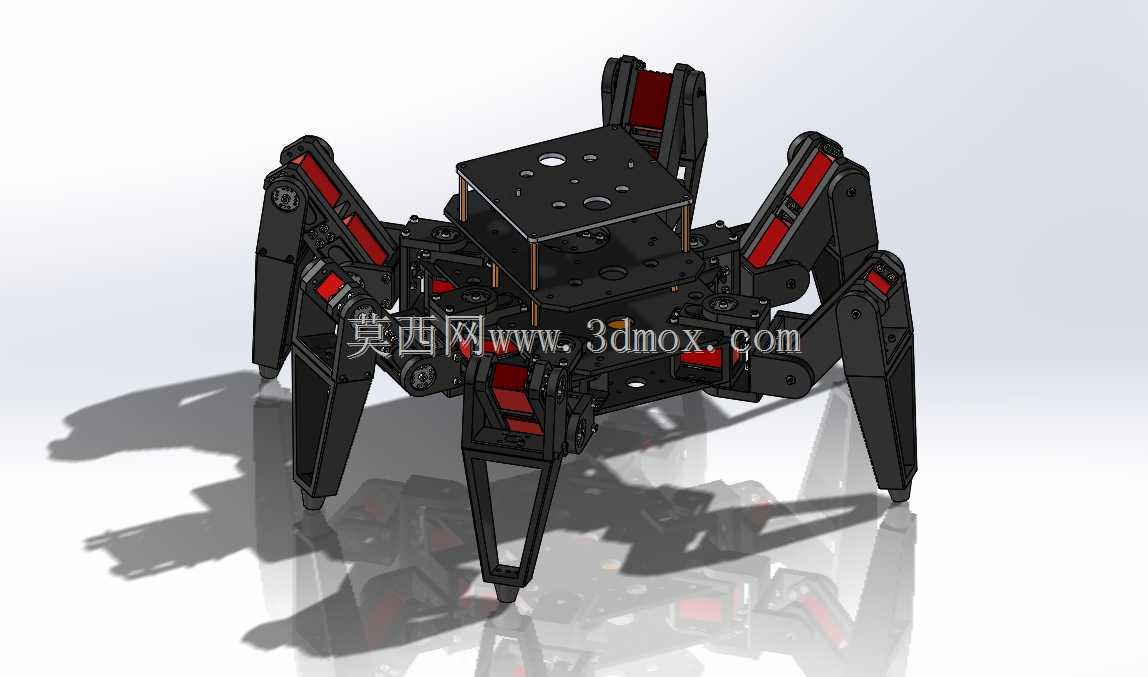

仿生六足蜘蛛式多地形移动机器人结构

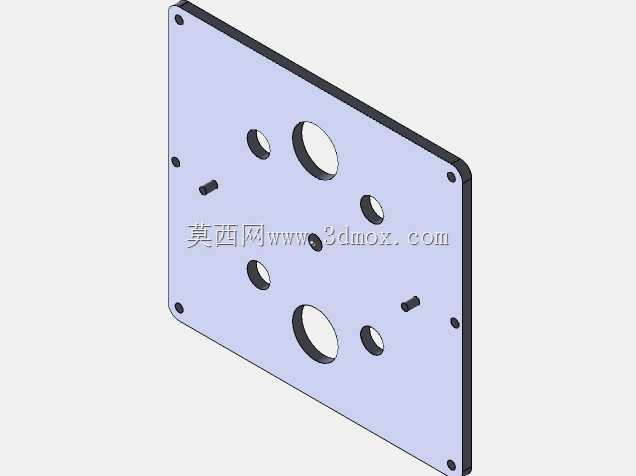

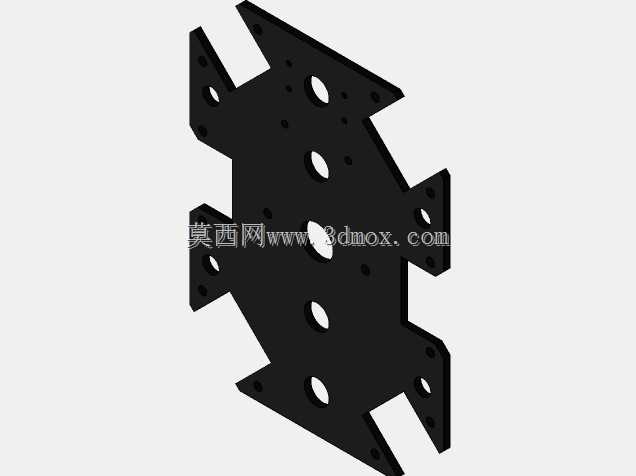

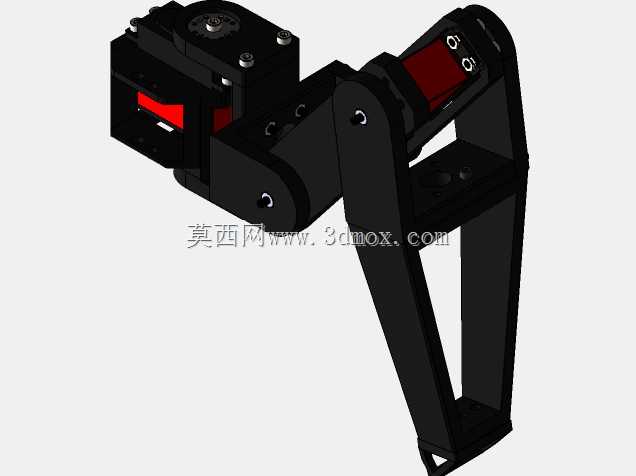

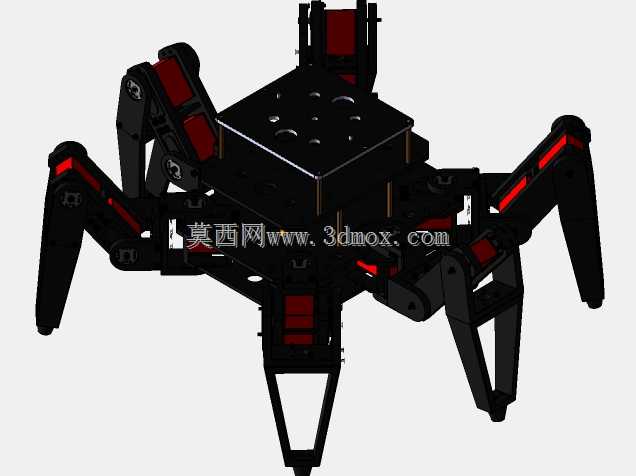

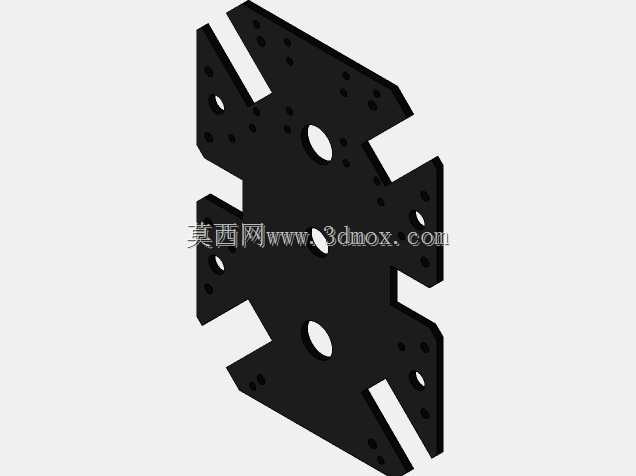

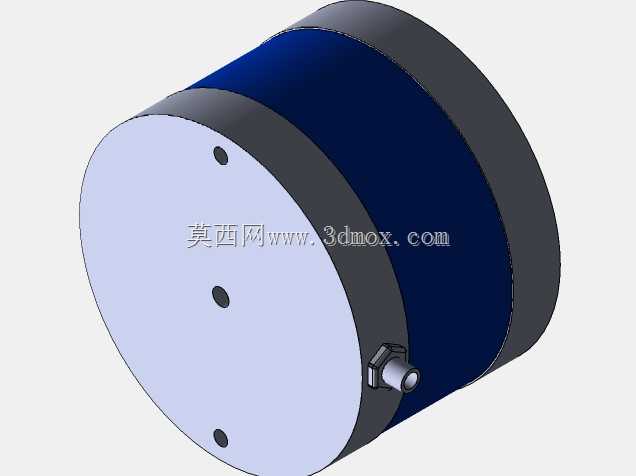

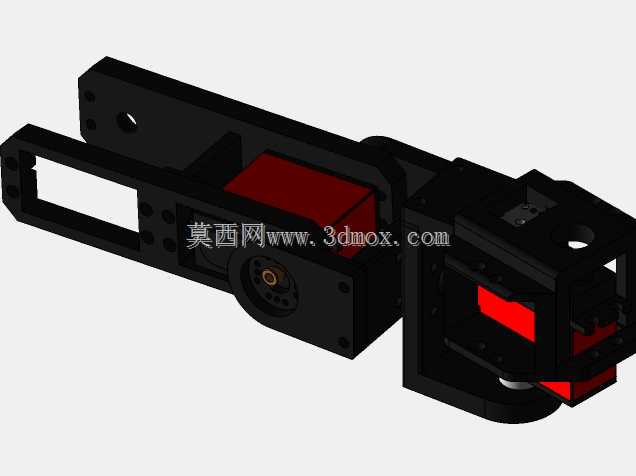

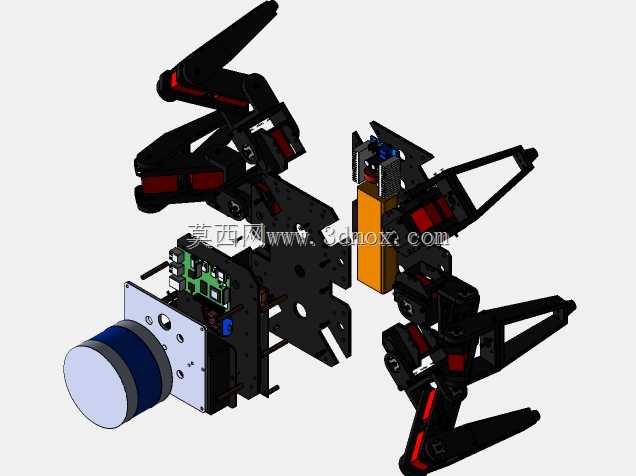

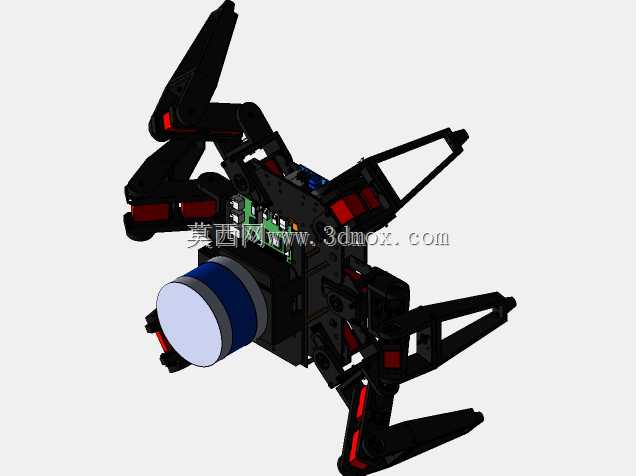

　　这款仿生六足蜘蛛移动机构，核心面向非结构化地形的巡检、探测作业场景设计，区别于轮式、履带式移动平台对平整铺装路面的依赖，足式结构可跨越台阶、沟壑、碎石堆等复杂地表，在管道内部巡检、灾后废墟探测、狭小空间设备运维等场景下，能适配传统移动机构无法通行的作业环境。单腿采用多连杆串联铰接结构，每条腿设置三个转动自由度，足端落点可在三维空间内灵活调整，行走过程中可通过三角步态保证机身始终处于稳定支撑状态，即三条腿处于支撑相托举机身，另外三条腿处于摆动相完成迈步动作，交替切换时机身重心始终落在支撑三角形范围内，避免行进过程中出现侧翻。机身主体采用分层堆叠式布局，上层预留传感器安装位，可搭载激光雷达、视觉摄像头等环境感知模块，

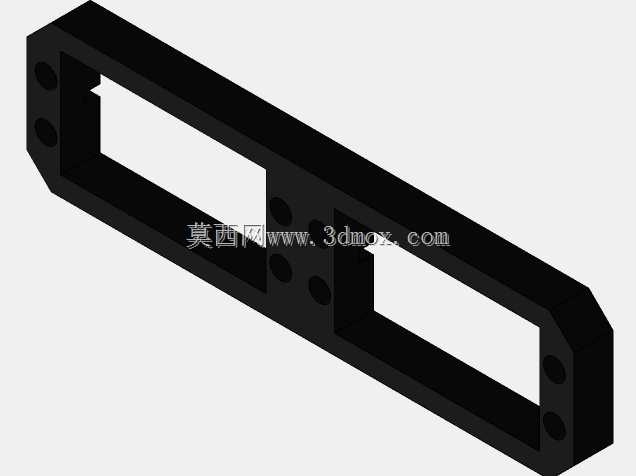

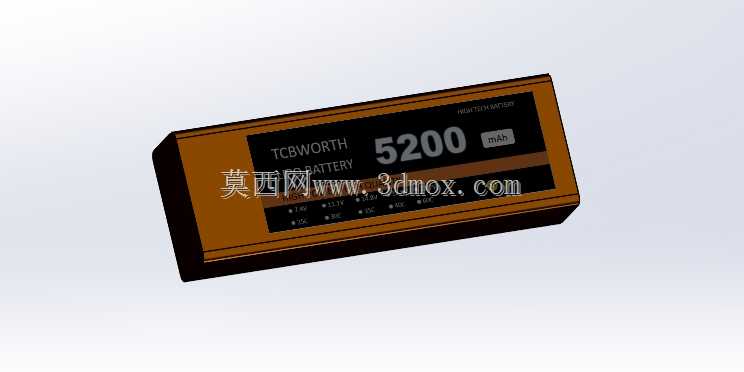

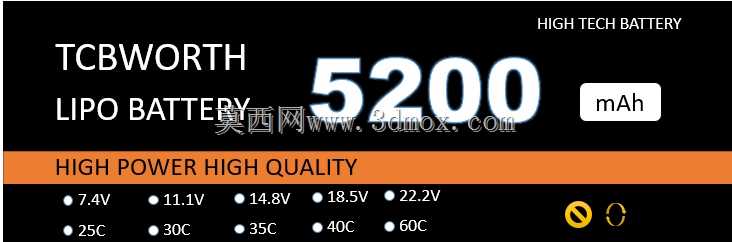

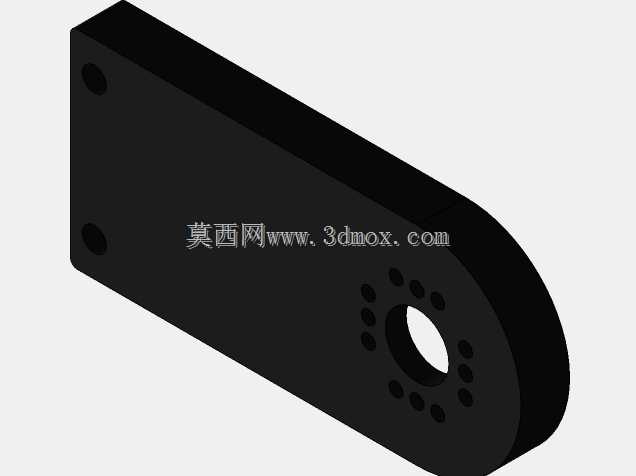

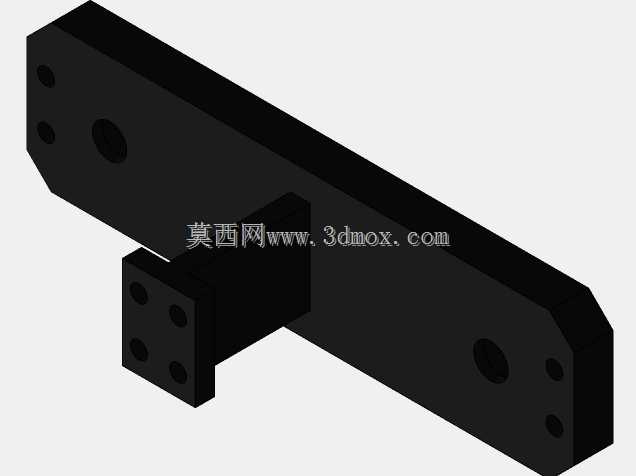

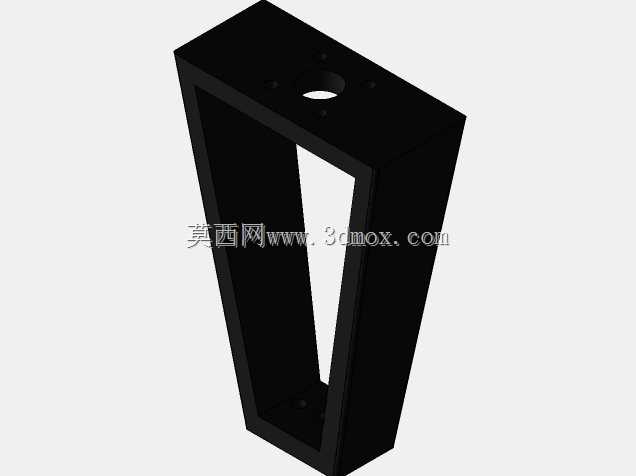

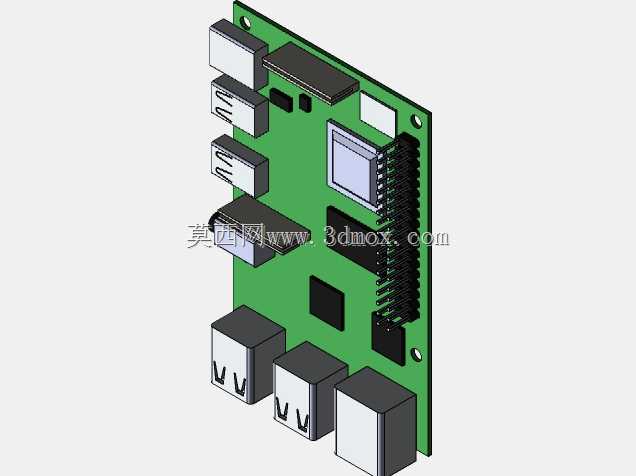

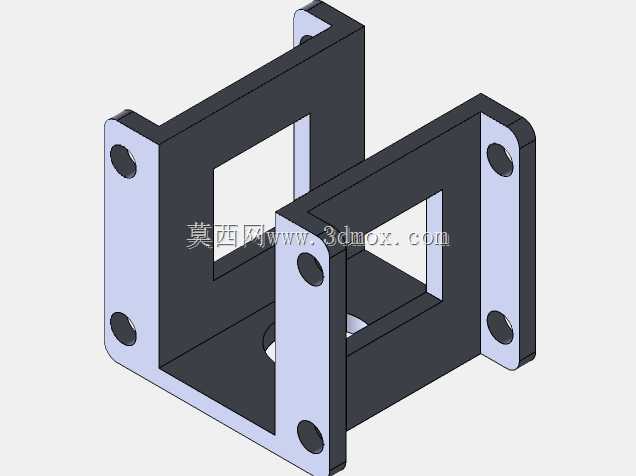

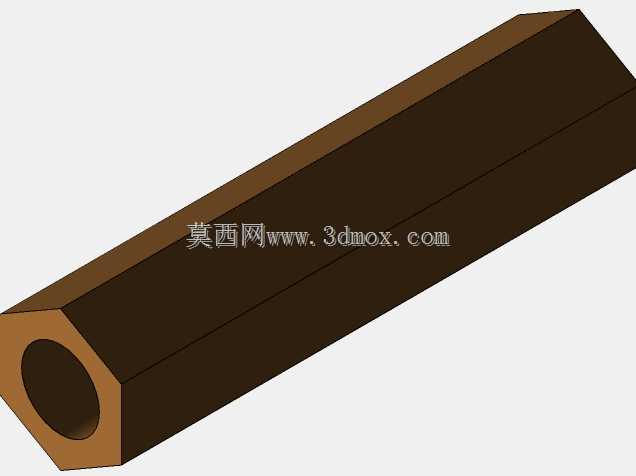

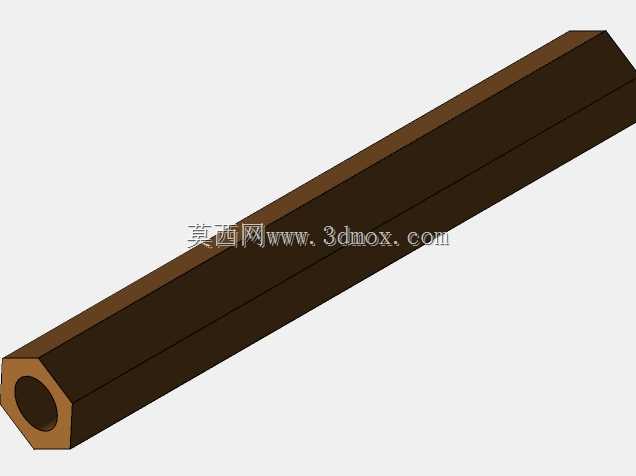

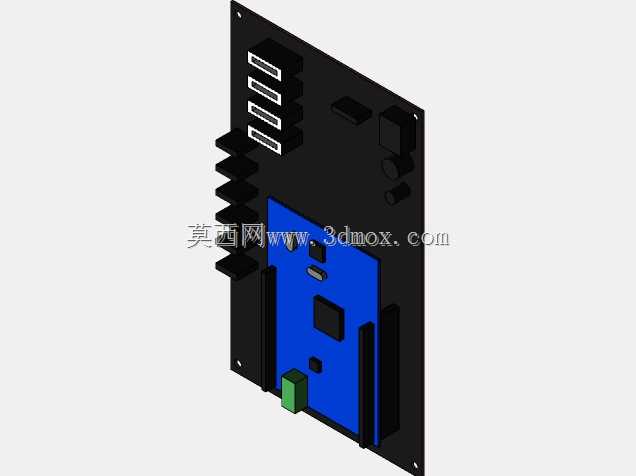

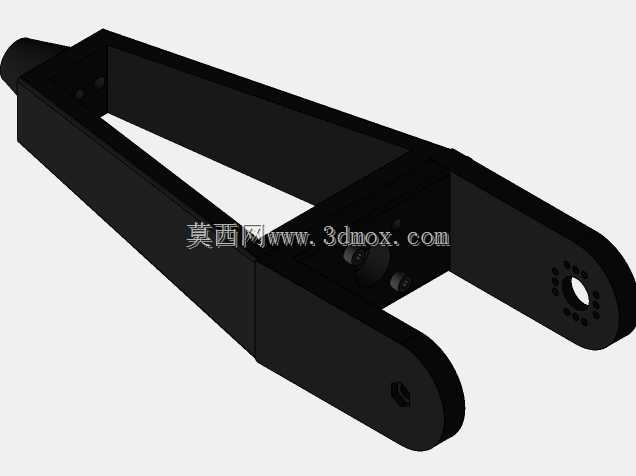

　　中层为控制板与舵机驱动板安装腔，下层布置电池仓与电源管理模块，各层之间通过铜柱支撑固定，既保证结构强度，也预留了足够的走线空间，避免线缆在关节运动过程中出现拉扯磨损。腿部结构件采用镂空减重设计，在保证铰接处结构刚度的前提下，尽可能降低单腿重量，减少舵机负载，提升动作响应速度，每个关节的转动范围都做了机械限位设计，避免舵机超行程转动导致结构卡死或者器件损坏。足端采用尖点式接触设计，可在粗糙地表、倾斜坡面甚至垂直壁面（搭配吸附附件时）获得足够的支撑摩擦力，行走过程中可根据地形起伏实时调整每条腿的抬升高度与落足位置，即使在30度以内的倾斜坡面上也能保持机身水平，保证上层搭载的感知设备采集数据的稳定性。安装边界方面，

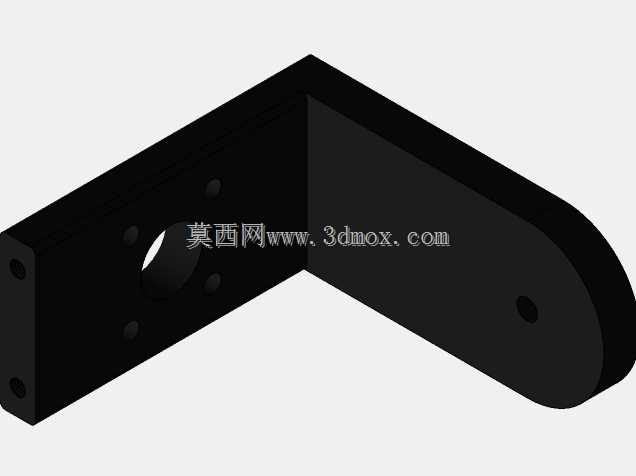

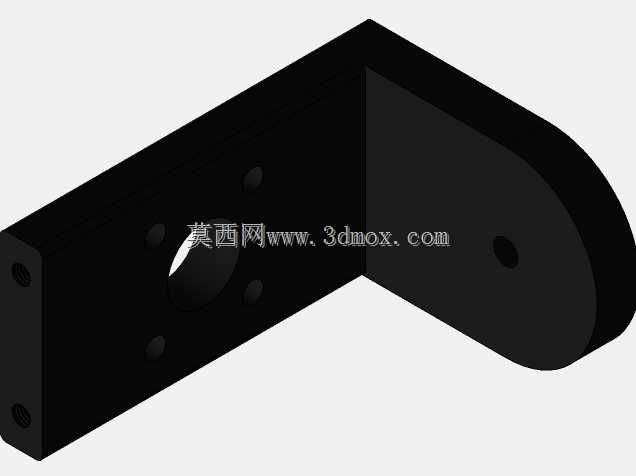

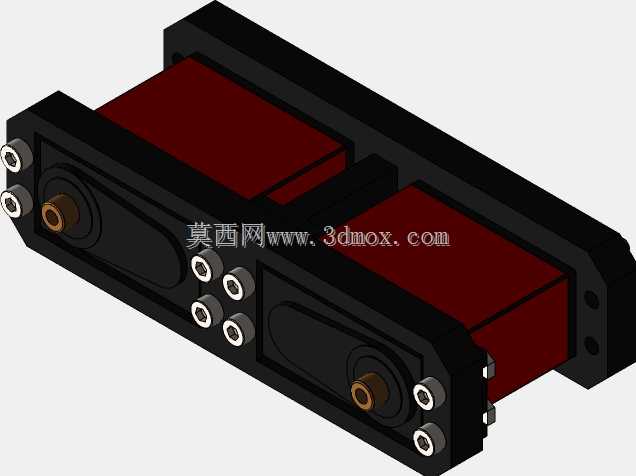

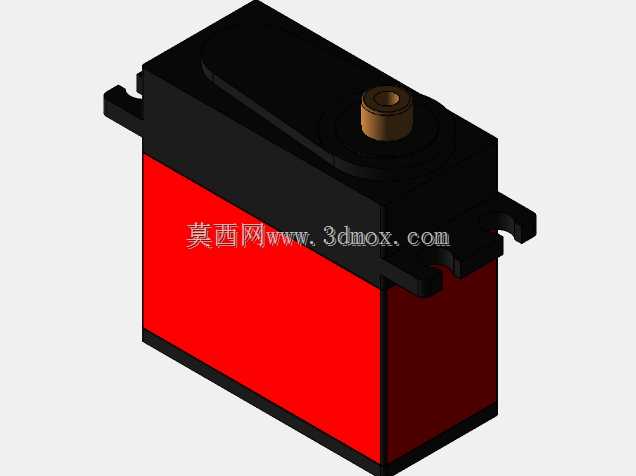

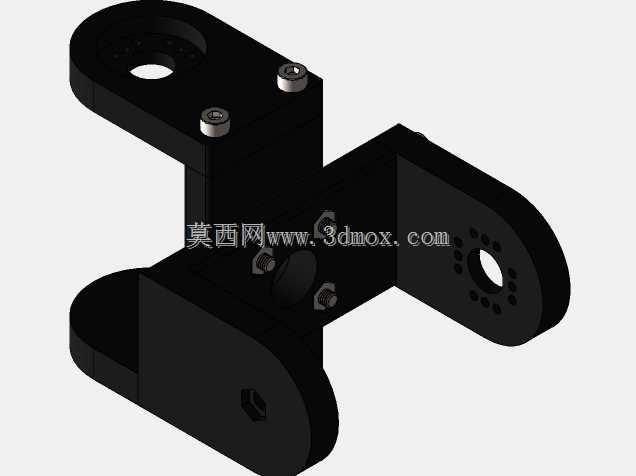

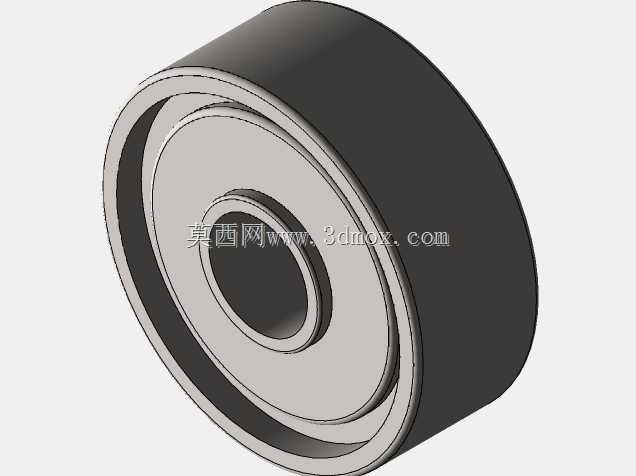

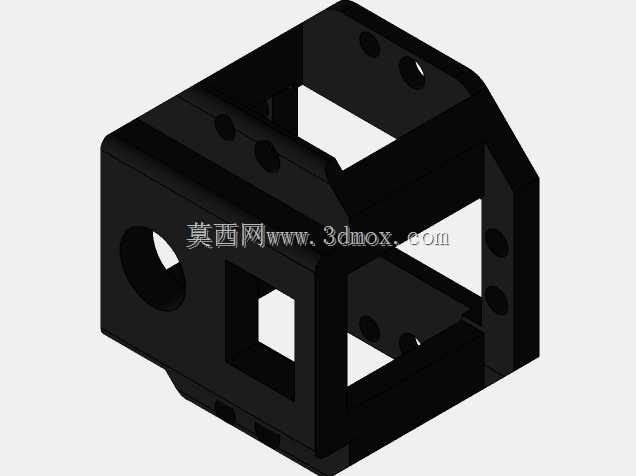

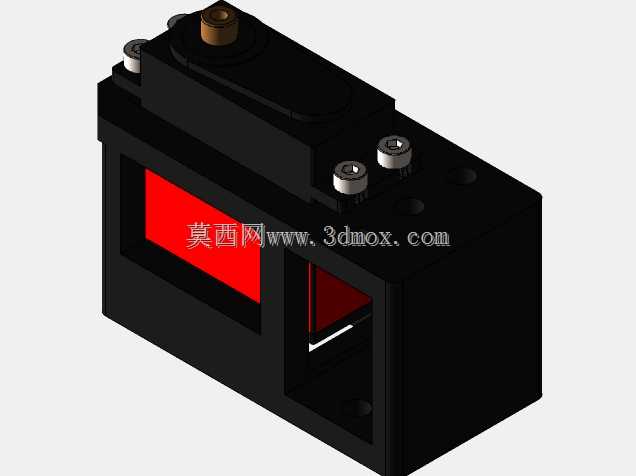

　　机身主体直径控制在120mm范围内，腿部完全展开时整机最大直径为280mm，腿部完全收拢时整机直径可压缩至150mm以内，可通过直径160mm的狭窄管道入口，机身顶部的传感器安装座采用标准孔位设计，兼容市面上主流的小型激光雷达、单目/双目摄像头的安装尺寸，无需额外加工转接件即可完成搭载。舵机安装位采用嵌入式卡槽设计，装配时舵机可直接卡入机身预留的卡槽内，通过侧面的顶丝固定，无需额外设计复杂的舵机支架，减少装配工序的同时也提升了关节传动的同轴度，降低传动过程中的虚位。腿部连杆之间的铰接处采用轴套配合，减少转动过程中的摩擦阻力，同时轴套选用耐磨材质，长时间往复转动也不会出现明显的间隙，保证步态控制的精度。

　　整机重心控制在机身几何中心偏下位置，电池仓布置在机身最底层，降低整机重心高度，进一步提升行走过程中的稳定性，即使在快速转向或者单腿踩空的情况下，也能通过相邻支撑腿的位置调整快速恢复平衡。在实际作业场景中，该机构可搭载气体传感器进入化工管道内部完成泄漏检测，也可搭载微型摄像头进入灾后建筑废墟内部完成被困人员搜索，还可作为教学实验平台，用于足式机器人步态算法、运动控制算法的验证，结构上预留的扩展安装位也可根据不同作业需求加装机械爪、采样器等功能附件，拓展作业能力。设计过程中充分考虑了3D打印加工的工艺性，所有结构件均无倒扣结构，打印时无需添加大量支撑，打印完成后仅需简单去除毛刺即可完成装配，铰接处的轴孔配合公差控制在0.2mm范围内，既保证转动灵活，也不会出现明显的晃动间隙。
