大尺寸FDM设备用大流量挤出送料螺杆组件

　　这套送料挤出组件的设计初衷，是匹配大成型幅面熔融沉积成型设备的送料需求——常规桌面级FDM设备的挤出结构多针对1.75mm、3mm直径耗材设计，出料流量上限仅能支撑0.8mm以下喷嘴的高速打印，一旦要打印米级成型尺寸的大型构件，比如定制化家具、大尺寸工装治具、建筑装饰预制件，常规挤出结构的送料效率会成为明显瓶颈，不仅打印时长被无限拉长，还容易因为送料跟不上出现出料断续、层间粘结不良的问题。

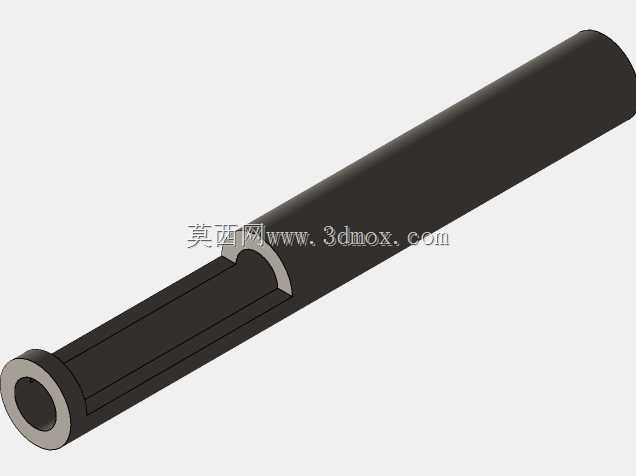

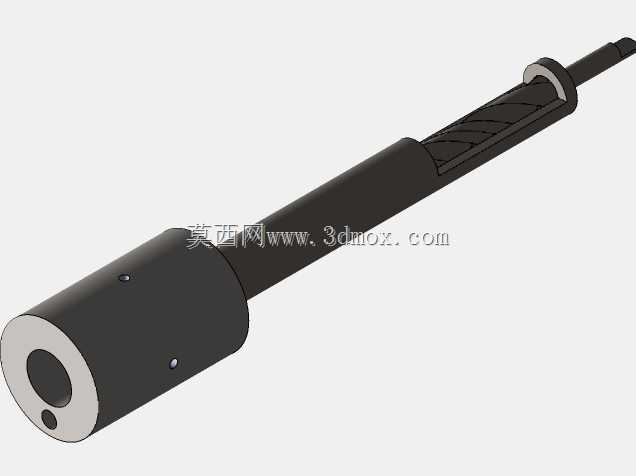

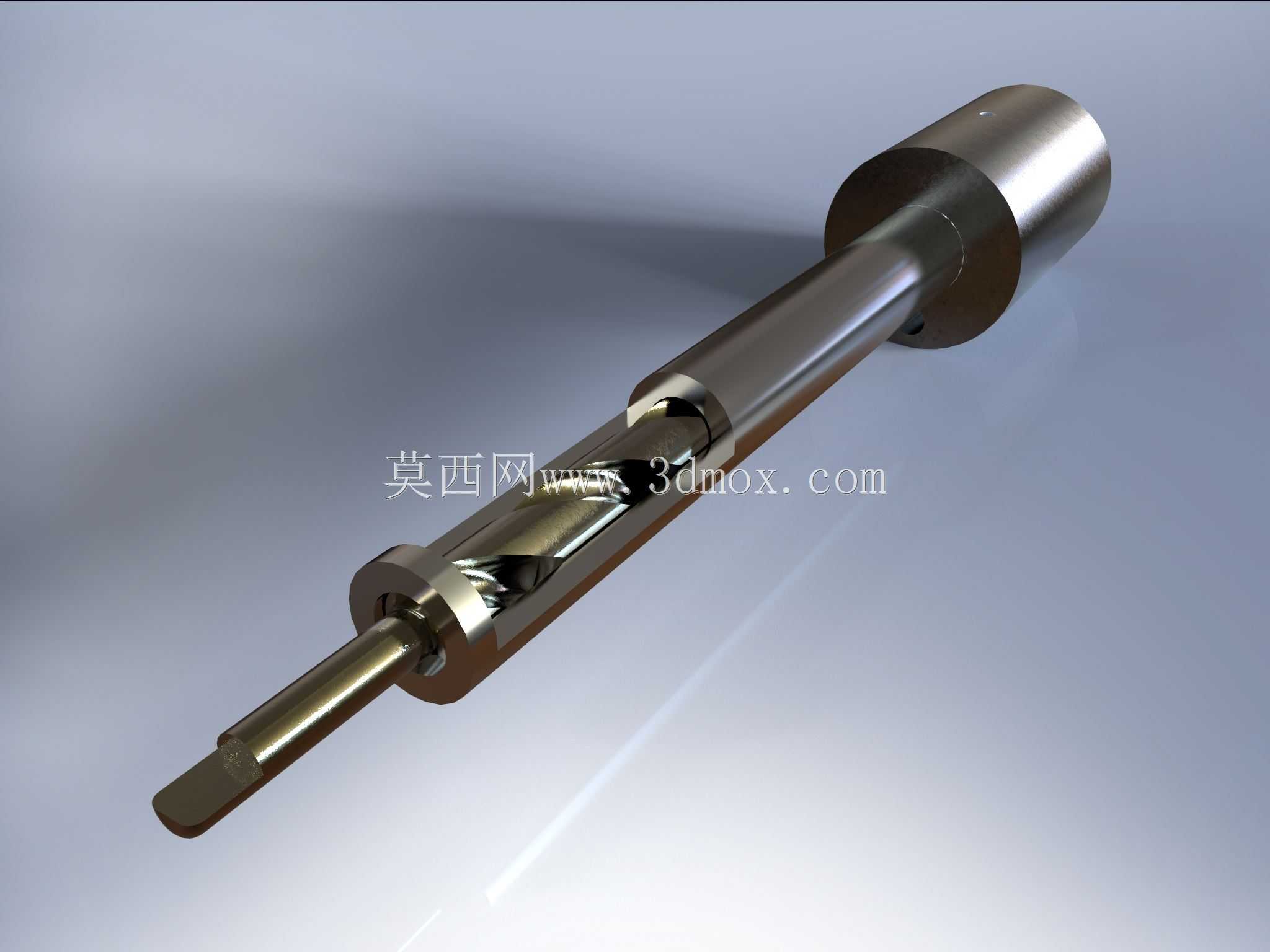

　　从结构设计逻辑来看，组件采用一体化长轴式布局，将送料段、熔融塑化段、出料段集成在同一根金属轴件上，取消了传统挤出结构里多段拼接的联轴器、过渡接杆，从根源上减少了装配同轴度误差带来的运转跳动问题。轴件尾端做了大直径圆柱定位段，外径尺寸匹配常规42步进电机、小型减速电机的输出轴安装公差，安装时可以直接插入电机轴的锁紧套，不需要额外加工转接法兰，能大幅压缩挤出机构的轴向安装空间，适配悬臂式、龙门式等不同结构的大型3D打印机架安装需求。

　　送料段采用变螺距螺旋槽结构，靠近进料口的位置螺距更大，能快速抓取从料道送入的耗材颗粒或者丝材，随着螺旋槽向出料端延伸，螺距逐步收窄，槽深也同步变浅，这个设计的核心作用是逐步对耗材进行压实，避免塑化段出现气泡、空隙导致的出料密度不均。和常规桌面级挤出机的短螺杆不同，这套组件的塑化段长度做了针对性加长，能让耗材在经过加热块区域时有足够的受热时间，即便是3/8英寸直径的大口径出料喷嘴，也能保证耗材完全熔融，不会出现半生料、出料堵头的问题。

　　出料端做了扁位定位结构，安装喷嘴时可以用扳手直接卡住扁位锁紧，不需要额外夹持螺杆的光滑轴面，能避免装配过程中刮伤轴面、影响后续和加热块、散热段的配合精度。轴件的整体长径比经过反复校核，既保证了足够的送料推力，又不会因为轴过长出现高速运转时的挠性变形，在100rpm以内的送料转速下，轴端径向跳动量可以控制在0.02mm以内，能保证出料口的位置精度，避免大尺寸打印时出现层纹偏移、壁厚不均的问题。

　　实际应用场景中，这套组件除了作为大型FDM打印机的挤出核心部件，还可以直接替换为大流量打印喷头使用——当打印大型实体构件时，不需要再搭配小直径喷嘴逐层铺料，直接在组件出料端安装对应口径的喷嘴，就能实现大流量出料，单小时出料量可以达到常规桌面挤出机的5倍以上，大幅压缩大尺寸构件的打印周期。安装边界上，组件的最大外径段位于尾端的定位圆柱，安装时只需要在机架上预留对应直径的穿轴孔，搭配两个径向锁紧螺钉就能完成固定，不需要复杂的定位工装，后期维护拆解也很方便，只需要松开锁紧螺钉就能抽出整根螺杆清理残留耗材，不需要完全拆解整个挤出机构。

　　从结构可靠性角度考虑，整根螺杆采用一体式金属加工，没有焊接、拼接的应力薄弱点，长时间在200-260℃的工作温度下运转，不会出现拼接位置松动、变形的问题。螺旋槽的表面粗糙度做了精磨处理，耗材在槽内输送时的阻力更小，不容易出现滞料、碳化堵头的问题，即便是连续数十小时的大流量打印作业，也能保持稳定的送料压力，出料均匀性可以控制在±3%以内，能满足大尺寸构件打印时的层间粘结强度要求，避免因为出料波动导致的构件层间开裂、强度不足的问题。
