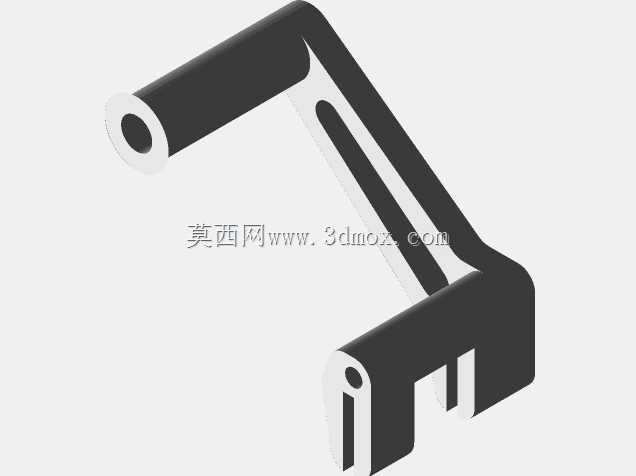

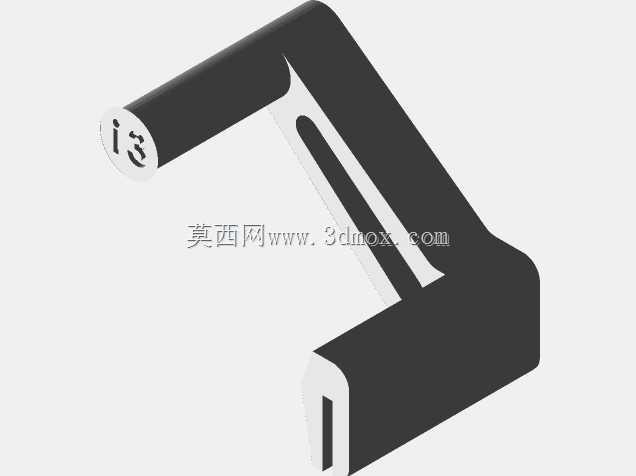

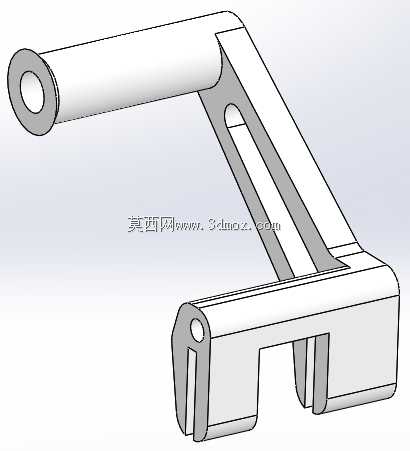

在桌面级FDM 3D打印设备的日常运维与改装场景中,耗材线轴的放置稳定性直接影响送丝顺畅度,进而决定打印成品的层纹质量与成型成功率,这款适配Prusa i3机型的单阀芯支撑固定件,正是针对桌面级设备原厂线轴架易卡滞、适配阀芯规格有限的痛点设计的功能性结构件。从实际装机使用的角度看,该部件承担着单卷打印耗材阀芯的悬臂支撑功能,一端通过卡接结构固定在打印机型材框架的预设安装位上,另一端的空心圆柱轴段插入耗材线轴的中心通孔,让线轴能够以极低的转动阻力随送丝机构的牵引自由旋转,避免送丝阻力过大导致的耗材打滑、断料、层间错位等常见打印故障。
设计层面上,整个结构采用了折角悬臂的力学布局,靠近安装端的位置设置了三角形加强筋结构,在不额外增加整体壁厚的前提下,大幅提升了悬臂段的抗弯折能力,即便支撑1kg重量的常规PLA、ABS耗材卷,长期使用也不会出现悬臂下弯变形的问题。轴段部分采用了空心薄壁设计,既减轻了零件自身重量,也降低了FDM打印生产时的耗材用量与打印时长,轴端的外圆尺寸做了适配通用3D打印耗材阀芯内径的公差匹配,间隙控制在0.2-0.3mm之间,既不会因为间隙过小导致线轴转动卡滞,也不会因为间隙过大出现线轴径向跳动、送丝张力波动的问题。安装端采用了开口卡槽加弹性抵紧的结构,卡槽的开口尺寸匹配Prusa i3机型常用的2020铝型材边框宽度,卡槽内侧预留了弹性变形空间,实际安装时如果出现卡槽与型材配合偏紧的情况,可以通过垫入薄纸片的方式调整卡接紧密度,保证安装后支架不会随线轴转动出现移位、松脱的问题。
从安装边界尺寸来看,整个支架的悬臂长度控制在120mm以内,安装后不会超出打印机机身的原有外轮廓,不会额外占用桌面摆放空间,竖直方向的安装高度与设备原厂送丝机构的进料口高度差控制在合理范围内,能够保证耗材从线轴引出后以平缓的角度进入送丝齿轮,避免过大的进线角度导致的耗材弯折、送丝阻力陡增的问题。结构上还在悬臂与安装座的连接位置预留了弹簧夹的安装位,可以搭配小型扭簧或者弹簧夹对阀芯侧端进行轻度限位,避免打印过程中设备振动导致线轴沿轴向窜动、从支撑轴上滑脱。不同于市面上常见的双侧支撑线轴架,这款单悬臂支撑结构的安装不需要在设备框架上双侧对位,只需要在型材单侧卡入即可完成固定,拆装调整都非常便捷,用户更换不同材质、不同颜色的耗材卷时,只需要将线轴从轴端直接取下即可,不需要拆解支架的固定结构。
在实际打印生产场景中,这类小尺寸支撑件虽然不属于设备的核心运动部件,但却直接影响整个打印流程的顺畅度,很多桌面级3D打印机用户都遇到过原厂线轴架转动阻力大,导致远端送丝时送丝轮磨碎耗材、最终堵头的问题,这款支架的转动配合面没有额外添加轴承结构,完全依靠打印件自身的光滑表面与阀芯内孔形成滑动摩擦配合,只要打印时保证轴段外圆的表面光洁度,完全可以满足常规打印速度下的送丝需求,同时也避免了轴承结构带来的零件数量增加、装配复杂度提升的问题。针对不同用户使用的耗材阀芯内径存在微小差异的情况,轴段的外圆采用了略带锥度的设计,靠近自由端的位置直径略小,方便线轴快速套入,靠近加强筋的位置直径略大,能够适配一定尺寸范围内的不同阀芯,不需要针对不同品牌的耗材单独调整轴径尺寸。安装座的卡槽深度经过反复验证,卡入2020型材后能够提供足够的抱紧力,即便设备以较高速度打印、机身产生较大振动,支架也不会出现松动下滑的情况,卡槽的侧壁厚度做了加强处理,反复拆装也不会出现卡槽断裂、弹性失效的问题。
