双槽位21700锂电池固定支架结构设计

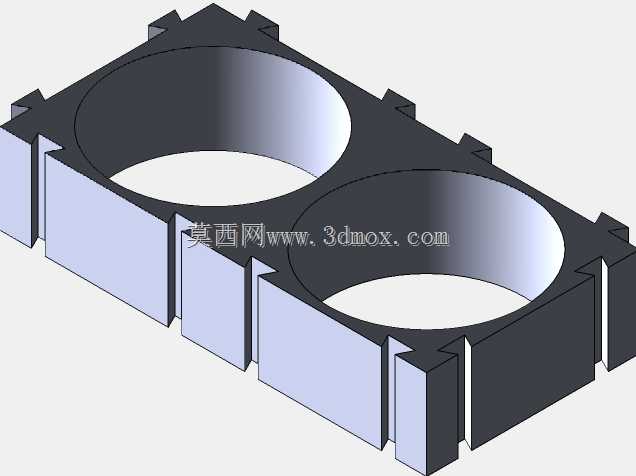

　　这款双槽位的圆柱电池固定支架，主要面向便携储能设备、小型动力模组、消费类大容量电池组的装配场景，用来解决21700规格圆柱电芯在模组内的径向限位、轴向防窜问题，避免电芯在受振动、冲击工况下出现移位、极耳拉扯、外皮磨损等隐患。从实际装配需求出发，支架的两个电芯容纳槽采用整周贴合式设计，槽体内径匹配21700电芯的标准外径，槽壁预留了0.1mm的装配公差，既可以保证电芯顺利压入，又能限制电芯在槽内的径向晃动，不会出现松旷问题。支架侧边设置的多道凸起卡位结构，是为多支架拼接组装设计的，当需要组装多并多串的大容量电池组时，相邻支架可以通过侧边的卡位互相嵌合，不需要额外打胶或者加装固定件，就能保证整排支架的对齐度，避免组串过程中出现支架错位、

　　电芯排列不齐的问题。支架的壁厚做了均匀化处理，整体壁厚控制在1.8mm，既保证了支架的结构强度，在受到侧向挤压力时不会出现槽体变形卡不住电芯的问题，也不会因为壁厚过大挤占电池组内部的有限空间，影响整组的能量密度。槽体底部做了镂空设计，一方面是为了减轻支架自身重量，另一方面可以给电芯底部预留散热空间，避免电芯工作时产生的热量在支架槽内积聚，影响电芯的工作稳定性，同时镂空结构也能在电芯出现漏液等异常情况时，让电解液有排出通道，不会积存在支架内部腐蚀其他部件。从安装边界来看，这款双槽支架的整体外轮廓尺寸适配常规21700双并模组的安装空间，长度方向刚好覆盖两个并排21700电芯的总宽度加上两侧壁厚，

　　宽度方向匹配单颗电芯的直径加上两侧卡位的突出尺寸，高度方向只覆盖电芯筒体的中段位置，不会遮挡电芯两端的极耳焊接区域，方便后续进行镍片焊接、线束连接等工序。在实际选型使用时，这款支架可以直接适配标准21700圆柱电芯，不需要对电芯做额外的包裹处理，支架材质本身选用绝缘阻燃材质的话，还能在相邻电芯之间起到绝缘隔离的作用，避免电芯外皮破损后出现短路风险。设计过程中特意将支架的所有棱角都做了R0.5的圆角处理，避免装配过程中锋利的边角刮伤电芯的绝缘外皮，也能减少操作人员装配时被划伤的风险。侧边的卡位结构做了导向斜角设计，拼接时可以快速对位，不需要反复调整位置就能实现相邻支架的精准嵌合，提升电池组的组装效率。对于需要做双层堆叠的电池组，

　　这款支架的顶面和底面也设置了对应的定位结构，上下层支架可以直接对位叠放，保证上下层电芯的同轴度，不会出现层间错位的问题。在消费类电动工具、便携户外电源、小型电动两轮车的电池包设计中，这类支架是核心的结构固定部件，相比直接用泡棉胶固定电芯的方式，这种硬质支架的固定方式抗振动性能更好，长期使用不会出现胶层老化导致的电芯移位问题，而且装配一致性更高，适合批量生产的电池组装配线使用。支架的槽体深度经过反复验证，既保证足够的抱紧力，不会因为槽深过浅导致电芯容易脱出，也不会因为槽深过大影响电芯的散热和极耳焊接操作，中段固定的方式可以让电芯两端都有足够的操作空间，不管是进行点焊还是安装连接片，都不会被支架结构干涉。
