带安装翼的剖分式法兰型轴承固定支座

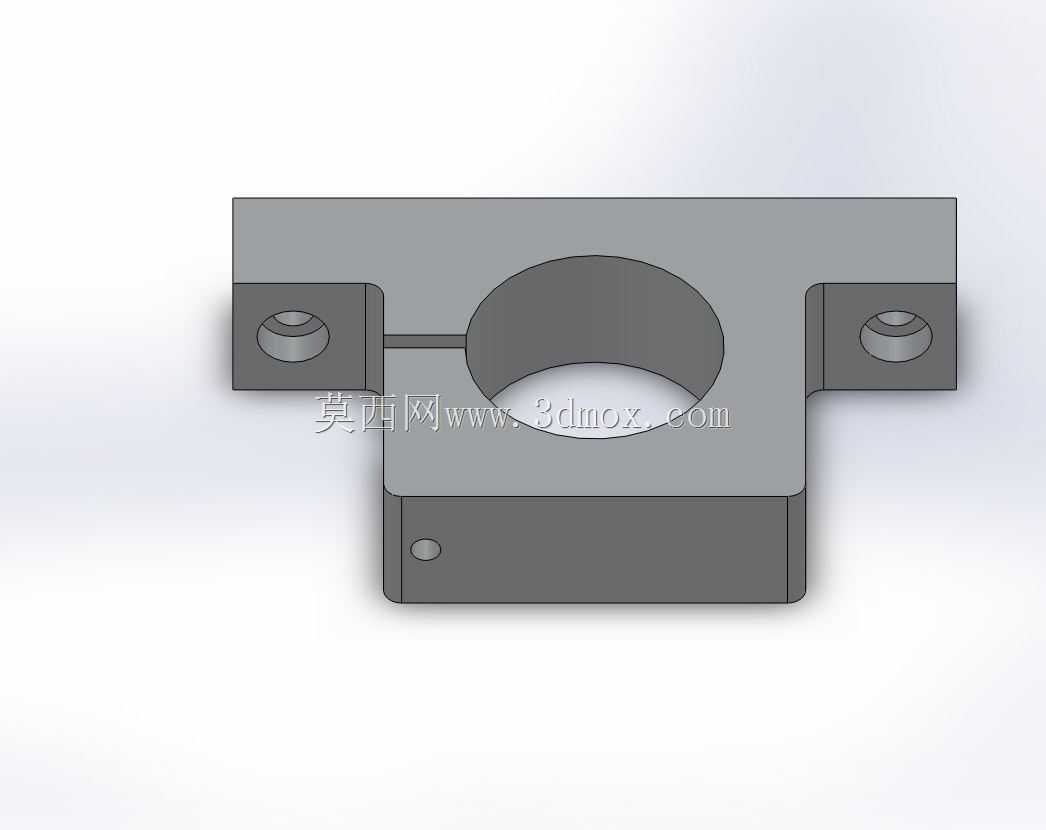

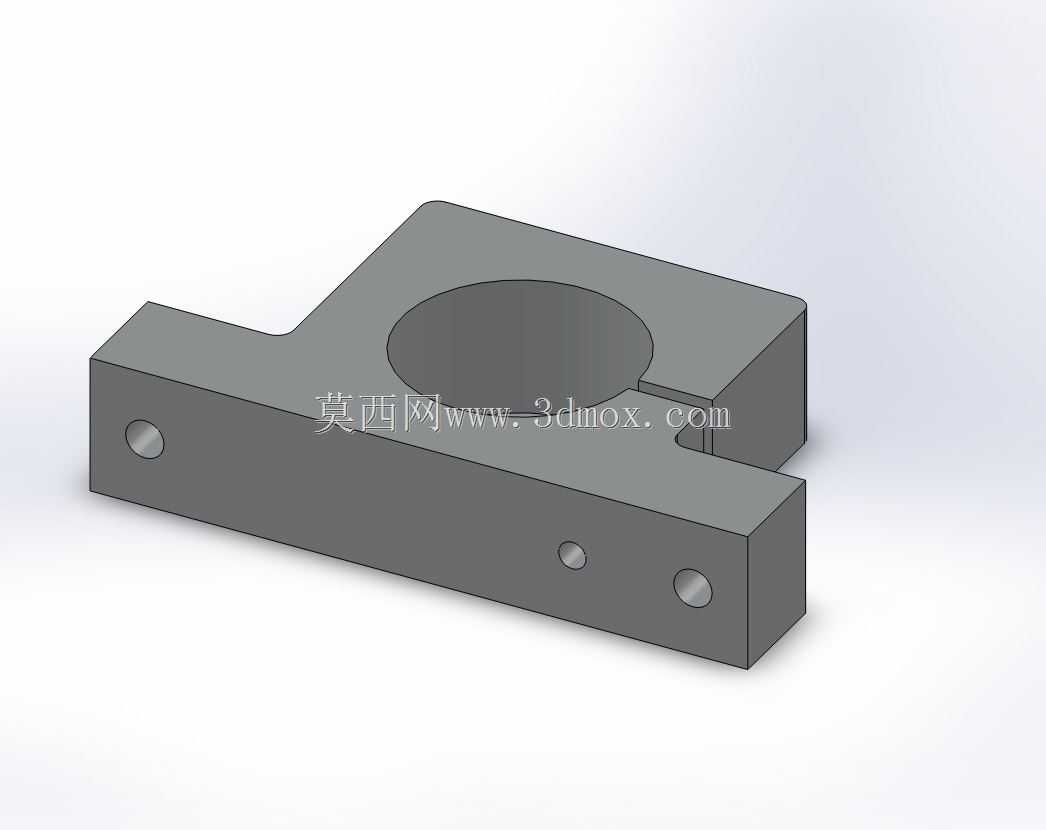

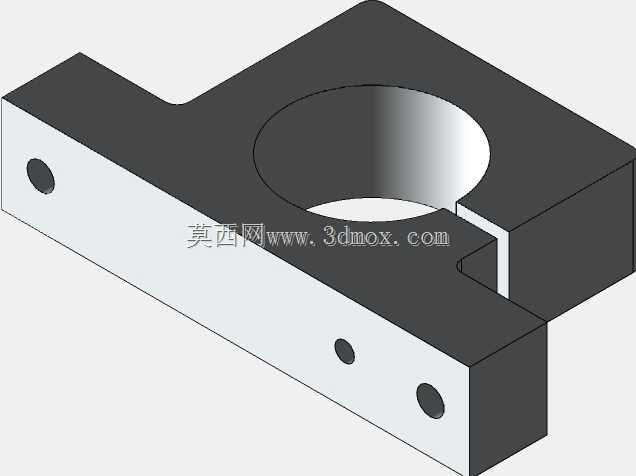

　　在各类轻工输送线、小型自动化专机、桌面级加工设备的轴系布局中，这类带双侧安装翼的剖分式轴承固定支座是极为常见的支撑元件，主要承担径向载荷为主的轴系定位工作，适配光轴、带台阶轴的中段支撑场景，尤其适合后期维护时无需整轴拆卸即可更换轴承或调整轴位的工况。从结构设计来看，支座主体采用中间开缝的剖分设计，中间的圆形通孔为轴承安装位，开缝处预留微小的夹紧间隙，当两侧安装翼的锁紧螺栓拧紧时，可通过支座本体的微量弹性变形抱紧外圈，消除轴承外圈与安装孔的配合间隙，避免轴系运转时出现外圈蠕动、跑圈的问题，相比整体式轴承座，这种结构对安装孔的加工公差容忍度更高，也能补偿一定的轴系热胀冷缩带来的尺寸变化。双侧向外延伸的安装翼上各设置一个沉头安装孔，

　　用于将整个支座固定在设备的安装基板上，沉孔设计可让内六角螺栓的头部完全埋入翼面内，不会突出支座表面干涉周边的管线或其他运动部件，安装翼与主体连接处做了圆弧过渡处理，避免应力集中导致的翼板断裂问题，在长期受振动的工况下能有效提升结构疲劳强度。支座底部的定位凸台是容易被忽略的设计细节，这个小凸台可与安装基板上预先加工的定位槽配合，安装时无需反复调整支座的同轴度，直接卡入定位槽即可完成初步定位，大幅缩短装配时的调校时间，也能在设备运转时承受一定的周向剪切力，避免固定螺栓受剪断裂。从安装边界来看，这类支座的轴向厚度通常匹配对应型号轴承的宽度，安装翼的外伸长度控制在不会超出相邻部件安装空间的范围内，中间的夹紧缝宽度设计在0.3-0.

　　8mm区间，既保证足够的夹紧行程，又不会因为缝宽过大导致支座夹紧后圆度超差，影响轴承的运转精度。在实际选型应用中，这类支座常搭配深沟球轴承使用，用于支撑输送带的从动辊轴、小型风机的叶轮轴、自动化设备的导向光轴固定端，相比立式铸造轴承座，这种机加工成型的支座结构更紧凑，重量更轻，适合安装空间受限的小型设备场景。设计建模时需要重点关注几个关键尺寸的配合：轴承安装孔的公差带选用H7级，与轴承外圈形成过渡配合，保证轴承装入后不会出现过松或过紧的问题；安装翼上的沉孔深度要匹配所选螺栓的头部高度，保证螺栓锁紧后头部不突出；中间剖分缝的位置要正对安装孔的中心，避免夹紧后孔位出现椭圆变形；底部定位凸台的尺寸公差选用h6级，

　　与基板上的定位槽形成小间隙配合，兼顾定位精度和装配便利性。另外在支座的侧面还预留了一个小的顶丝孔，可在轴承装入后拧入顶丝抵住轴承外圈，进一步防止外圈在交变载荷下出现轴向窜动，尤其适合正反转频繁、启停冲击较大的轴系场景。这类支座的材质通常选用45号钢经发黑处理，或者铝合金经阳极氧化处理，钢制版本适合载荷较大、有一定振动的工况，铝合金版本则适合对重量有要求的便携设备、桌面级设备场景，两种材质的安装尺寸完全通用，可根据设备的实际载荷需求互换选用。在装配流程上，需要先将轴承压入轴的对应位置，再将支座的上下剖分部分套在轴承外圈，对齐剖分缝后初步拧入夹紧螺栓，再将整个组件移到安装基板位置，对准底部定位凸台与基板定位槽，穿入安装翼的固定螺栓并拧紧，最后再拧紧剖分缝处的夹紧螺栓和侧面的顶丝，这样的装配顺序能最大程度保证轴系的同轴度，避免出现憋轴、轴承运转卡滞的问题。日常维护时，只需松开剖分缝的夹紧螺栓，即可将轴连同轴承一起从支座中取出，无需拆卸支座与基板的连接螺栓，也不用拆卸轴上的其他传动部件，大幅降低后期维护的时间成本，这也是剖分式支座在各类非标自动化设备中被广泛应用的核心原因。建模过程中还要注意各边角的倒角处理，所有锐边都做C0.5的倒角，既避免装配时划伤操作人员，也能消除机加工产生的毛刺，提升零件的外观质感，安装孔的孔口都做了倒角处理，方便螺栓顺利穿入，降低装配时的对孔难度。
