自行车刹车手柄制动杆结构设计

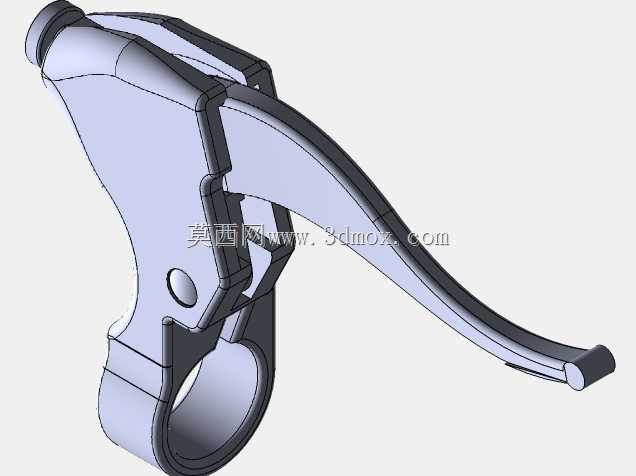

　　日常通勤、山地越野类两轮骑行装备中，制动操纵部件的结构合理性直接决定骑行过程的制动响应效率与操作手感，这款制动杆作为钳形刹车系统的手动操纵端，核心作用是将人手的握力通过杠杆放大后传递至刹车执行端，带动刹车块与轮圈摩擦实现减速或驻车动作。从实际装车场景来看，这类制动杆多适配直径22-24mm的标准车把管径，安装时通过下端的C型抱箍结构卡入车把对应位置，锁紧抱箍处的紧固螺钉即可完成固定，安装位置可根据不同用户的手型大小、握距习惯沿车把轴向微调，适配不同骑行姿态下的手指触达范围。

　　结构设计上采用分体式杠杆铰接布局，长手柄作为力臂输入端，表面做了贴合手指握持弧度的曲面过渡，避免长时间握压出现硌手问题，手柄末端做了圆弧收边处理，防止意外剐蹭造成划伤；铰接位置采用销轴连接，销轴与安装座之间预留了合理的转动间隙，既保证手柄扳动过程无卡滞，又不会出现旷量过大导致的虚位问题。安装座的抱箍内侧做了细微的防滑齿纹，锁紧后与车把表面的摩擦力足够抵消刹车制动时的反向作用力，不会出现制动杆沿车把转动移位的情况。

　　设计过程中优先考虑杠杆比的匹配，通过调整铰接点的位置，将人手施加在手柄末端的握力放大3-4倍传递至刹车线固定端，既保证制动时不需要施加过大的握力就能获得足够的刹车力，又避免杠杆比过大导致的刹车过于灵敏、容易出现抱死的问题。手柄的转动行程做了合理限制，最大扳动角度控制在25-30度区间，符合普通人手指的弯曲活动范围，握压到底时手指不会与车把发生干涉，同时预留了刹车块磨损后的行程补偿余量，当刹车块出现正常磨损后，不需要调整刹车线长度，依然可以通过手柄的有效行程完成可靠制动。

　　从安装边界来看，制动杆整体沿车把径向的突出量控制在80mm以内，避免骑行过程中意外碰到周边障碍物造成误制动；轴向总宽度控制在45mm左右，不会占用过多车把空间，给变速指拨、车把堵头等其他配件预留足够的安装位置。所有棱角位置都做了R2以上的圆角处理，没有尖锐的凸起结构，即使骑行过程中发生摔倒，也不会对骑行者造成额外的磕碰伤害。铰接销轴的端部做了沉头处理，装入后销轴端面与安装座表面齐平，既提升了外观整体性，也避免销轴突出勾挂衣物或者骑行手套。

　　实际使用过程中，手柄与安装座之间预留的间隙可以兼容雨天的泥水、日常骑行的灰尘侵入，不会因为少量异物进入铰接位置就出现转动卡滞，日常维护只需要定期在铰接位置滴入少量润滑油即可保持操作顺畅。抱箍的锁紧螺钉采用标准内六角规格，通用的随车工具即可完成安装与位置调整，不需要特殊的专用工装。刹车线固定位置设计在安装座的下端，走线方向沿车把自然延伸，避免刹车线出现过大的弯折角度，减少刹车线的摩擦阻力，提升刹车响应速度的同时也能延长刹车线的使用寿命。
