大传动比蜗轮蜗杆传动轮结构设计

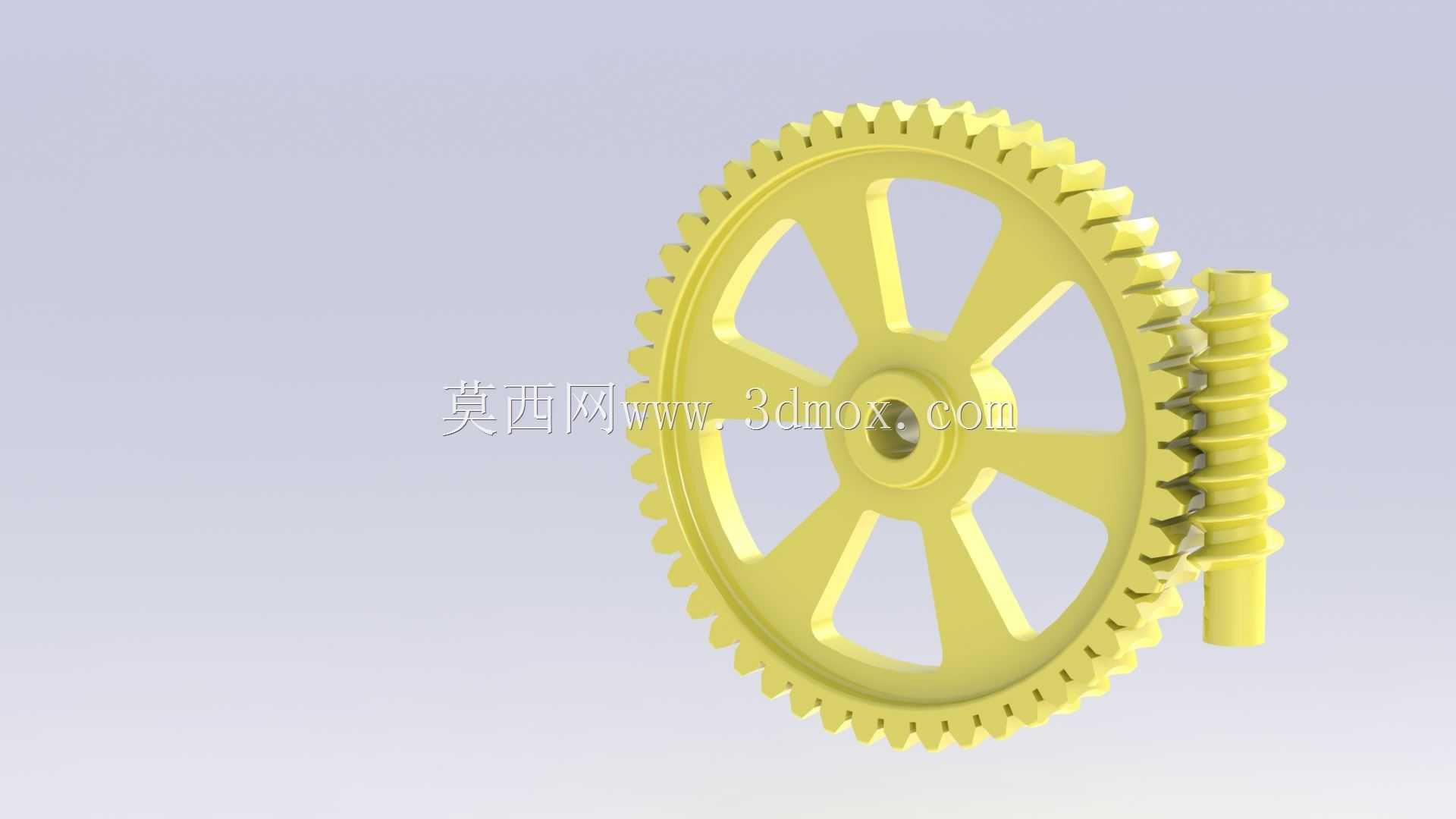

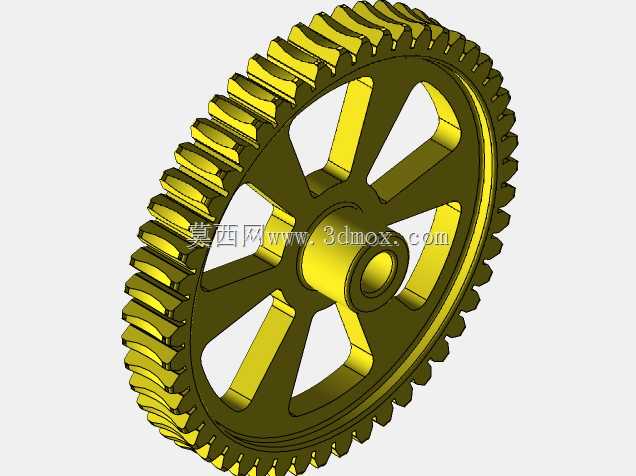

　　这套蜗轮蜗杆啮合结构，核心是实现交错轴之间的大减速比动力传递，在小型桌面3D打印设备、微型传动演示装置、低负载精密进给机构里都有很广的适配空间。很多入门级传动结构选型时，常因为空间局促没法布置多级圆柱齿轮减速，单级蜗轮蜗杆就能在极小的安装空间里实现50:1的传动比，刚好匹配这类对空间占用要求严苛的场景。从结构设计逻辑来看，蜗轮采用辐条式轮体结构，没有做成实心轮盘，核心是在保证轮齿啮合强度的前提下尽可能降低零件自重，减少转动惯量，对于小功率驱动场景来说，更低的转动惯量意味着启动瞬间的扭矩损耗更小，驱动端不需要选配更大功率的动力单元就能带动负载平稳运转。轮辐做了六处均匀分布的镂空，镂空区域的过渡圆角都做了等半径处理，

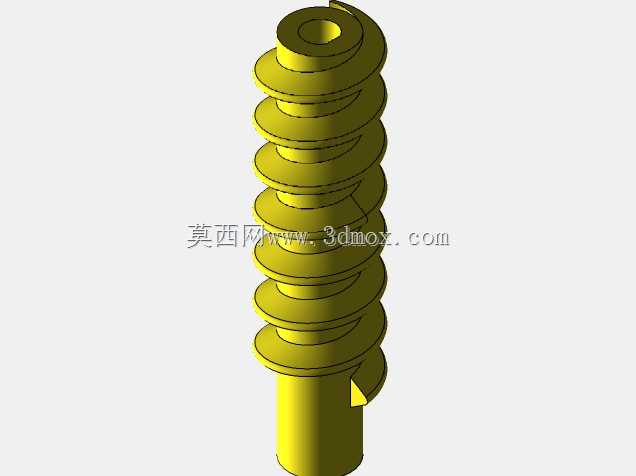

　　避免3D打印过程中出现应力集中导致的层间开裂，同时也能减少打印耗材的用量，缩短打印成型的周期。和蜗轮啮合的蜗杆采用单头圆柱蜗杆结构，齿形和蜗轮齿面做了适配修形，啮合接触区集中在齿面中部，不会出现边缘接触导致的传动卡滞或者磨损加剧问题。从安装边界来看，蜗轮中心的轴孔做了等直径通孔设计，适配标准直径的圆轴安装，轴孔和轮体的同轴度公差控制在普通传动级精度要求范围内，不需要额外做高精度找正就能满足日常演示、低负载传动的使用需求。蜗杆的两端预留了轴颈安装位，可以直接压装到对应尺寸的轴承座内，轴向定位靠轴肩就能实现，不需要额外设计复杂的锁紧结构。很多爱好者做小型机械传动演示装置的时候，常遇到减速比不够导致终端输出转速太快、扭矩不足的问题，

　　这套结构单级就能实现50倍减速，输入端哪怕是普通的小型步进电机，输出端也能获得足够的扭矩带动轻负载运转，比如小型旋转展示台、桌面机械臂的关节驱动、教学用传动原理演示台都能直接适配。设计的时候特意考虑了3D打印的工艺适配性，所有结构都没有做小于45度的悬空面，不需要额外添加打印支撑就能顺利成型，轮齿的齿厚预留了0.2mm的打印余量，打印完成后不需要做二次打磨修配就能实现顺畅啮合，不会出现齿侧间隙过大导致的传动回差，也不会因为间隙过小出现转动卡滞。轮体的外圆齿顶圆和中心轴孔的位置度公差，按照FDM打印工艺的常规精度做了适配，不需要工业级SLA设备，普通桌面级FDM打印机用常规PLA耗材就能打印出满足使用要求的零件。在实际装配过程中，

　　蜗轮和蜗杆的中心距是固定的，安装的时候只需要按照设计给定的中心距固定两个零件的轴系位置，就能保证正确的啮合侧隙，不需要反复调整啮合位置，对于非专业机械加工背景的爱好者来说，装配门槛很低。轮体的辐条和轮缘、轮毂的连接位置都做了加厚处理，避免传递扭矩的时候出现辐条断裂的问题，哪怕是短时间的过载冲击，也不会出现轮体破损的情况。蜗杆的齿部和轴身做了一体化设计，不需要额外装配齿圈和轴体，减少了装配环节的误差累积，同时也提升了蜗杆整体的结构强度。这套结构除了用于3D打印制作实体演示件之外，也可以作为微型减速装置的核心传动单元参考，在小功率、低转速、对传动噪音有一定要求的场景下，蜗轮蜗杆传动本身的啮合特性就比圆柱齿轮传动更平稳，噪音更低，不需要额外添加降噪结构就能获得不错的静音效果。很多小型自动化设备的进给机构，比如桌面点胶机的进给轴、小型传送带的驱动端，都可以参考这套结构的设计参数做适配调整，只需要根据实际负载大小调整轮齿的模数和齿宽，就能匹配不同的扭矩传递需求。设计过程中没有采用复杂的变位齿形，就是标准的阿基米德蜗杆齿形，建模的时候参数化生成轮齿，修改模数、齿数、传动比参数的时候只需要调整对应数值就能快速生成新的模型，不需要重新绘制齿形轮廓，对于结构设计从业者来说，这套模型的参数化逻辑也可以作为同类蜗轮蜗杆结构建模的参考，省去从零开始计算齿形坐标、绘制渐开线轮廓的时间。
